Folgen Sie den restlichen Anzeigen des Assistenten, um die
Gerätenamen zu formatieren und das Gehäuse den Verbund-
reglern zuzuordnen, um „Sauggruppen" zu bilden.

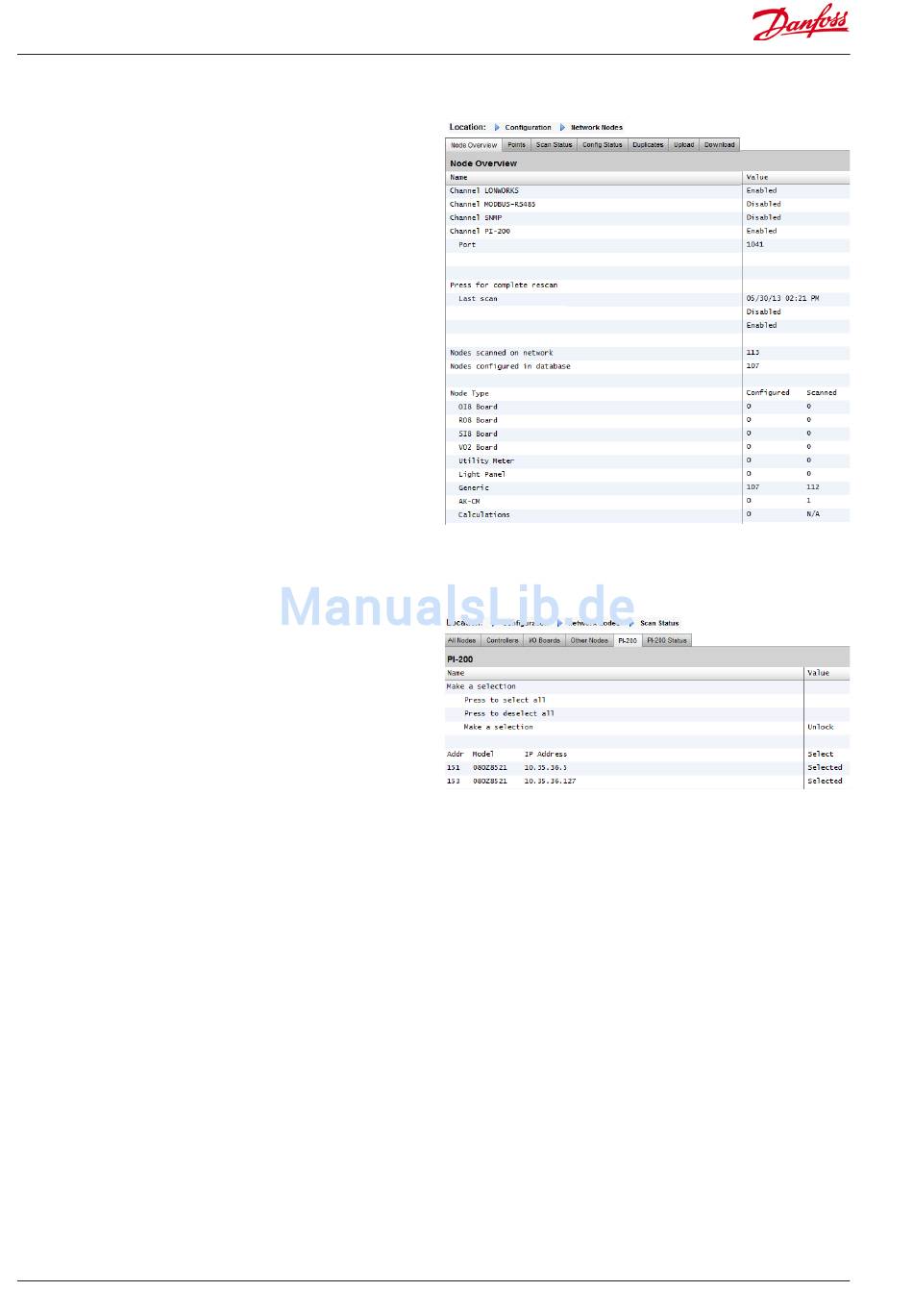

PI-200-Konfiguration im Systemmanager
(mittels manueller Konfiguration)
Wenn Ihr Systemmanager bereits Geräte enthält, können Sie das
PI-200/AKC über das manuelle Verfahren hinzufügen. In diesem
Abschnitt wird beschrieben, wie man das PI-200 scannt und die
AKC-Module konfiguriert.
1. Wählen Sie über die Registerkarte Konfiguration ->Network
Nodes den Kanal PI-200 aus (überprüfen Sie auch die korrekte
Portadresse, wie zuvor beschrieben)
2. Leiten Sie eine Netzwerksuche ein, indem Sie den Eintrag
„Vollständiger Suchvorgang" auswählen.
3. Navigieren Sie in der Registerkarte „Scan Status" zur
Unterregisterkarte PI-200: Hier werden alle erkannten
PI-200-Einheiten angezeigt und können für die Nutzung
mit dem Systemmanager ausgewählt werden.
4. In der Unterregisterkarte „PI-200-Status" können Sie die
Adresse, die Version, den Status, die Signalqualität und
die Zahl der Geräte unter jedem PI-200 sehen.
5. Sobald der obige Prozess abgeschlossen ist, besteht der
nächste Schritt in der Festlegung der Zahl der Geräte, die
Sie zum Systemmanager hinzufügen möchten. Geben Sie
unter der Registerkarte Konfiguration -> Regelung „Anzahl
Verbundanlagen" ein und wählen Sie den jeweiligen
Verbundregler aus. Tipp! Verwenden Sie die Zeile „Nur
abgetastete Geräte anzeigen", um nur die Regler anzuzeigen,
die der Systemmanager zuvor abgetastet hat; dadurch wird
die Liste der verfügbaren Geräte verkürzt.
6. Navigieren Sie zu der Registerkarte Kühlung -> Kreisläufe, um
festzulegen, welcher Gehäusetyp benutzt werden soll.
Die restlichen Konfigurationsaufgaben sind bereits in früheren
Abschnitten dieses Benutzerhandbuchs beschrieben.
46
Benutzerhandbuch
Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
AK-SM 800
