Registerkarte Ein/AusEing.
Im nachstehenden Beispiel wird die Registerkarte Divers.
Registerkarte Ein/AusEing. Navigieren Sie durch die Regelungs-
zeilen und nehmen Sie die entsprechenden Konfigurationen vor.

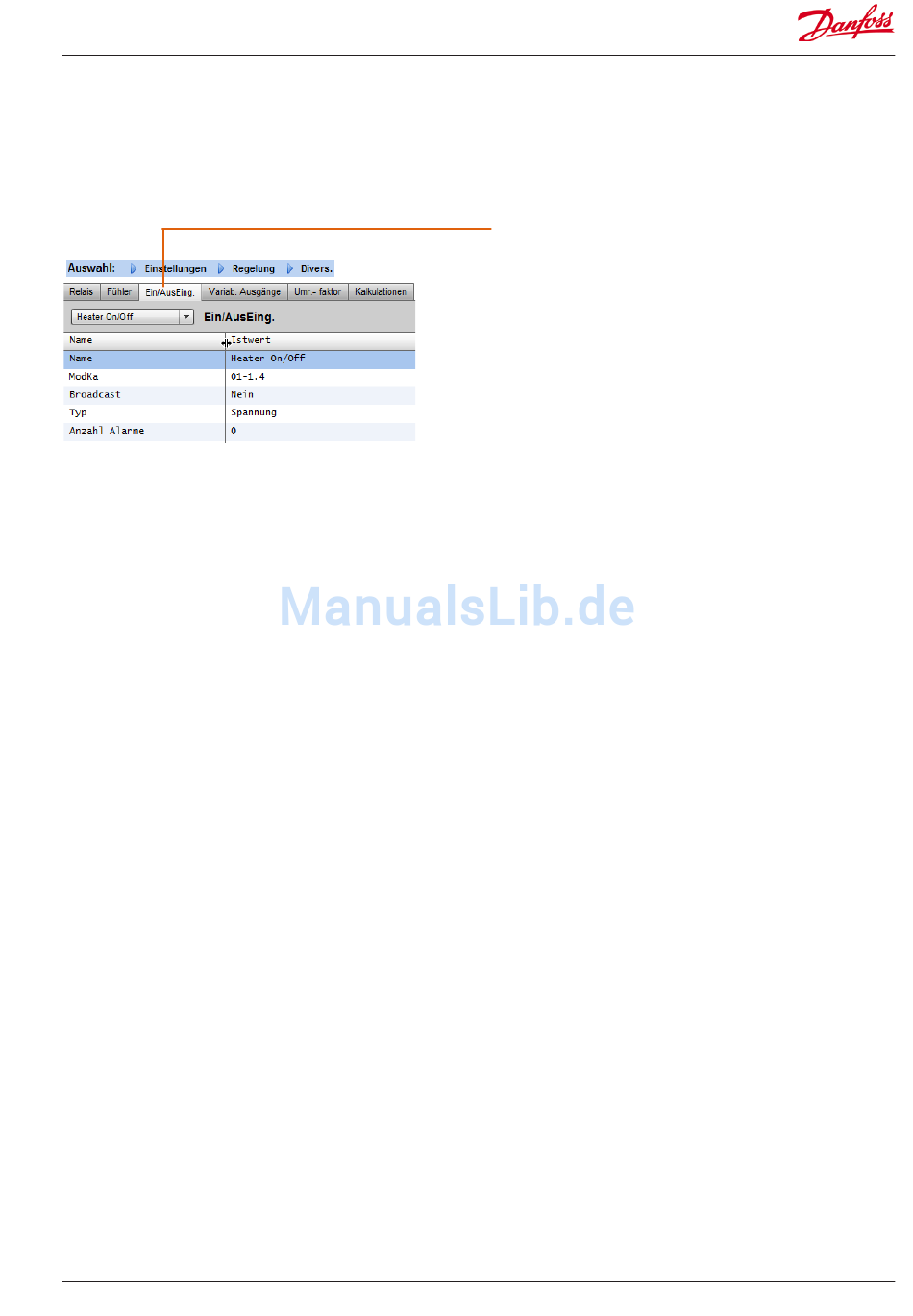

Beispiel Registerkarte Ein/AusEing.
Name: Eingabe einer eigenen Beschreibung für den Eingang
ModKa: Eingabe einer gültigen Platinen- und Punktadresse
(unter Verwendung der AK E/A-Module)
Broadcast:
Nein: Der Wert der Stelle wird nicht übertragen, um für die
Logik auf anderen Reglern eingesetzt zu werden.
Sende: Der Wert der Stelle (EIN oder AUS) wird im Hostnetz-
werk verfügbar gemacht, damit er von anderen Reglern
genutzt werden kann. Vergewissern Sie sich, dass jede
gesendete Board-Stellenkombination im System einzigartig
ist. (Wenn der Regler bei der Adresse #01 von seiner ModKa
Adresse 1-02 sendet, kann kein anderer Regler über seine
ModKa-Adresse 1-02 senden.
Empf Der Wert der Stelle wird von einem anderen Regler im
Hostnetzwerk empfangen. Sie müssen die ModKa-Adresse
des Absendepunkts in die ModKa-Felder eingeben.
Typ: Auswahl aus mehreren Optionen in der Dropdown-Liste
Spannung: Spannungseingang
Stromlos: Kein Spannungseingang
Verrigel.: Verriegelungseingang
Zu: Geschlossener Eingang
Offen: Offener Eingang
Anzahl Alarme: Eingabe der Anzahl der Alarme (max. 3)
Alarm 1: Eingabe der Alarmstufe (deaktiviert, Nur Log, Normal,
Kritisch, Kritisch)
Typ: Alarm, sofern über oder unter Grenzwert (siehe unten)
Grenze: Eingabe des Alarmgrenzwerts
Verzög: Eingabe der Verzögerungszeit
Einheit: Sekunden, Minuten, Stunden
Von: Definition des Alarmausgabezeitfensters
Zu: Definition des Alarmausgabe-Zeitfensters
Tage: Definition der Tage in Verbindung mit dem Alarm
Aktion: Definition der Alarmaktion
AK-SM 800
Benutzerhandbuch Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
Registerkarte Ein/AusEing.
Abhängig von der jeweiligen
Regelanforderung kann das
Bildschirmlayout variieren.
Navigieren Sie durch die
Optionen und fügen Sie einen
eigenen Namen, eine AK
E/A-Adresse sowie Alarme hinzu
53
