Registerkarte „Relais"
Im nachstehenden Beispiel wird die Registerkarte Divers. Relais
gezeigt. Navigieren Sie durch die Regelungszeilen und nehmen
Sie die entsprechenden Konfigurationen vor.
Sofern konfiguriert,
navigieren Sie über
das Dropdown-Feld
zu den zusätzlichen
Relais
Name: Eingabe einer eigenen Beschreibung für das Relais
ModKa: Eingabe einer gültigen Platinen- und Punktadresse
(unter Verwendung der AK E/A-Module)
Broadcast:
Nein: Der Wert der Stelle wird nicht übertragen, um für die
Logik auf anderen Reglern eingesetzt zu werden.
Sende: Der Wert der Stelle (EIN oder AUS) wird im Hostnetz-
werk verfügbar gemacht, damit er von anderen Reglern
genutzt werden kann. Vergewissern Sie sich, dass jede
gesendete Board-Stellenkombination im System einzigartig
ist. (Wenn der Regler bei der Adresse #01 von seiner ModKa
Adresse 1-02 sendet, kann kein anderer Regler über seine
ModKa-Adresse 1-02 senden.
Empf Der Wert der Stelle wird von einem anderen Regler im
Hostnetzwerk empfangen. Sie müssen die ModKa-Adresse
des Absendepunkts in die ModKa-Felder eingeben.
Typ: Öffner oder Schließer
Eingabe Steuer: Die Verwendung weiterer definierter Punkte
(einschließlich Kalkulationen) in der Funktion von Regeleingän-
gen ist möglich - diese werden in einer Dropdown-Liste ange-
zeigt
Minimum AUS: Definition einer Mindest-Auszeitdauer zum
Stoppen eines kurzen Zyklusbetriebs
Vor Verz: Definition einer Vorverzögerung vor der Aktivierung
des Relais
Minimum EIN: Definition einer Mindest-Einschaltdauer zum
Stoppen eines kurzen Zyklusbetriebs
Auschaltvz: Definition einer Ausschaltverzögerung zur Minimie-
rung des kurzen Zyklusbetriebs
Anzahl Alarme: Eingabe der Anzahl der Alarme (max. 3)
Alarm 1: Eingabe der Alarmstufe (deaktiviert, Nur Log, Normal,
Kritisch, Kritisch, <Lösche>)
AK-SM 800

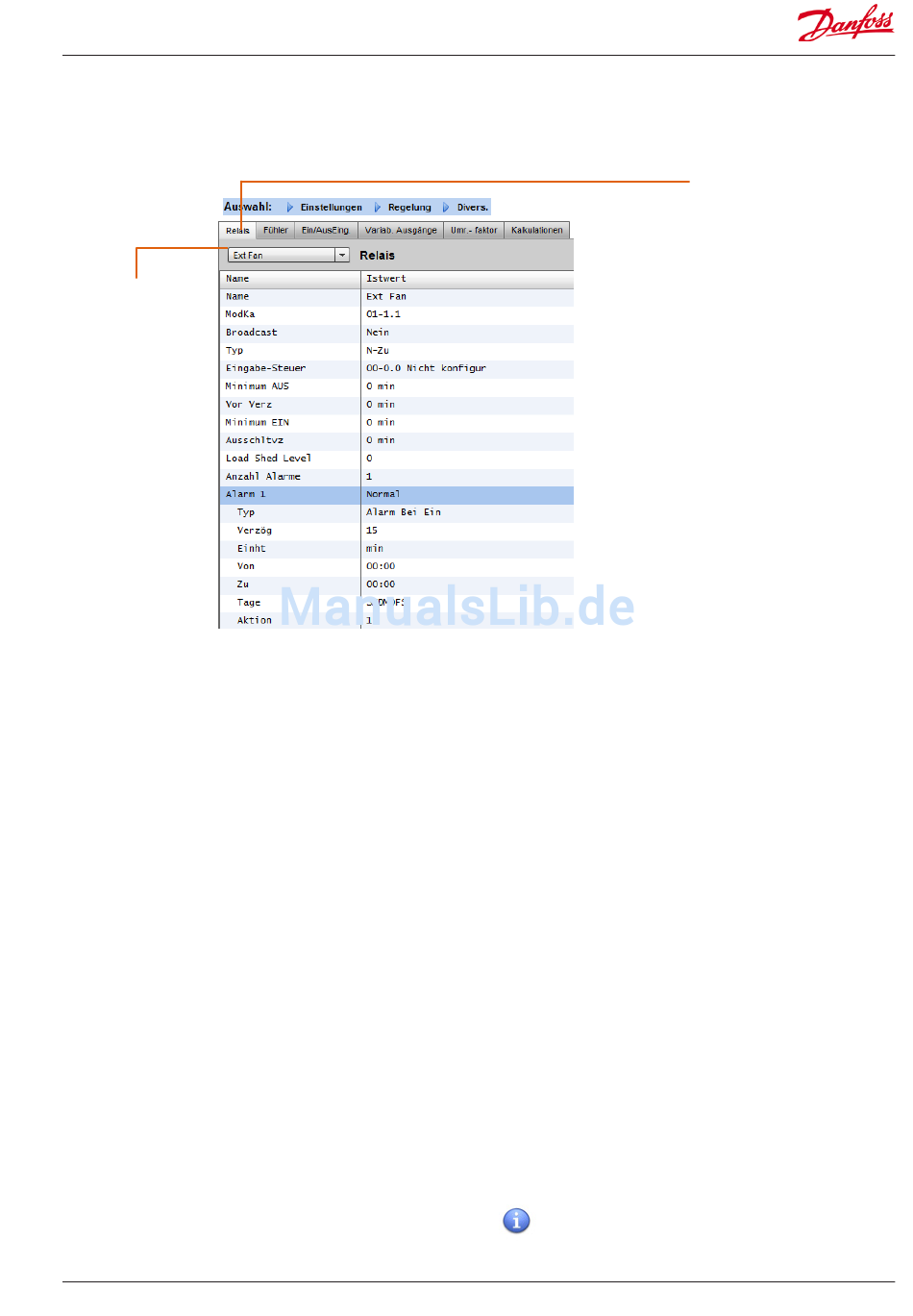

Beispiel für die Registerkarte Divers. Relais
Benutzerhandbuch Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
Typ: Alarm Bei Ein, Alarm Bei AUS, Zyklen (Eingabe der
Zyklusanzahl)
Verzög: Eingabe der Verzögerungszeit
Einht: Sekunden, Minuten, Stunden
Von: Definition des Alarmausgabezeitfensters
Zu: Definition des Alarmausgabe-Zeitfensters
Tage: Definition der Tage in Verbindung mit dem Alarm
Aktion: Definition der Alarmaktion
Alle im AK-SM-System konfigurierten
Divers.-Punkte werden in der 'Systemübers.'
im Fenster Energie/Divers. angezeigt
Registerkarte „Relais"
Abhängig von der jeweiligen
Regelanforderung kann das
Bildschirmlayout variieren.
Navigieren Sie durch die
Optionen und fügen Sie einen
eigenen Namen, eine AK
E/A-Adresse sowie Alarme hinzu
Hinweis: Wenn Sie bei Übertra-
gen „ja" einstellen, wird der
Relaisstatus auf dem AK-SM
Hostnetzwerk verfügbar
gemacht.
Falls der Reglereingang für den
Betrieb Ihres diversen Relais
erforderlich ist, kann er in der
Reglereingangszeile ausgewählt
werden (Sie müssen Ihren
Reglereingang vorab konfigurie-
ren)
51
