Konfiguration -> Regelung -> ENERGIE [von Danfoss unter-
stützter Leistungsmesser]
In diesem Beispiel werden ein von Danfoss unterstütztes Messge-
rät Zähler + Modbus präsentiert. Da Sie den Leistungsmesser auf
der Regelungsseite bereits als 'Zähler MB' definiert haben,
navigieren Sie zur Seite Konfiguration->Regelung ->Energie.
Wählen Sie als Typ Zähler MB (Modbus) aus.
Bei der physikalischen Verbindung zum Modbus-Netzwerk muss
die Polarität beibehalten werden (die Plusklemme sollte mit der
Plusklemme des Zählers verbunden sein)
Name: Eingabe einer eigenen Beschreibung für das Messgerät
Ampere: Auswahl der Stromstärke der mit dem Zähler Plus
verbundenen CTs.
Datenerfassung: Auswahl von Ja zum Protokollieren der Historie
dieses Messgeräts
Leistung Update: Intervall, in dem die Leistung gemessen wird.
Energieaktual: Das Intervall, in dem die Energie (das Integral von
Leistung über Zeit) berechnet wird.
Reaktive Aktualisierung: Das Intervall, in dem reaktive Kompo-
nenten neu berechnet werden.
Bedarf Periode: Das Intervall, in dem der Bedarf berechnet wird.
Der Bedarf ist definiert als durchschnittliche Leistung über einen
bestimmten Zeitraum.
Bedarf Teilintervalle: Die Anzahl der Teile der Bedarfsperiode,
die bei der Berechnung eines „rollenden Bedarfs" mittels eines
„Schiebefensters" verwendet werden.
Nachdem die relevanten Energieregelungsfragen konfiguriert
wurden, muss die Adresse des Messgeräts konfiguriert sein. Zum
Hinzufügen von Zähler + Modbus-Messgerät zum AK-SM-Netz-
werk müssen Sie sicherstellen, dass die gesamte Netzwerkver-
drahtung vorgenommen wurde und Zähler sowie Messgerät mit
Strom versorgt wurden. Navigieren Sie zur Registerkarte
„Adressen" und geben Sie dieselbe Adresse ein, die bereits für das
Messgerät festgelegt wurde. Führen Sie eine Netzwerksuche
durch, damit Zähler und Messgerät im Netzwerk erkannt werden.
66
Benutzerhandbuch
Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014

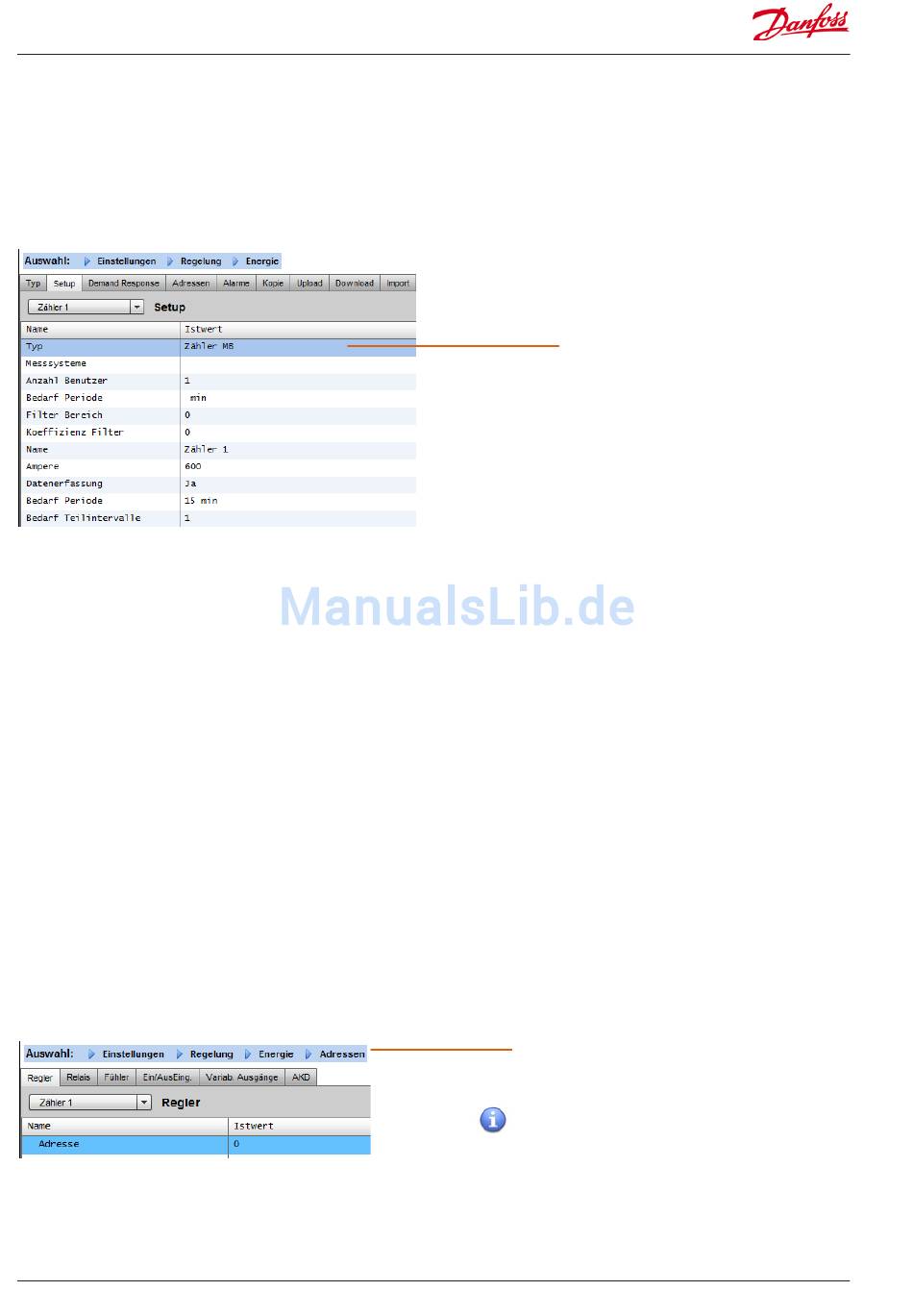

In der Dropdown-Liste wurde der Zähler
Plus ausgewählt.
Geben Sie die Adresse über die Registerkarte
„Adressen" ein, die im Zähler-Messgerät
zugewiesen wurde (Bitschalter).
Achten Sie darauf, dass der entsprechende
Modbus-Port am AK-SM ordnungsgemäß
verkabelt und verwendet wird.
