Diverse Einstellungen
Einstellungen -> Regelung-> Divers.
Der Begriff Divers bezieht sich auf die Möglichkeit, diverse
Bereiche einer Anwendung mithilfe von AK E/A zu überwachen
und zu regeln.
Beispielsweise ist ggf. ein diverser Relaisausgang für ein Abzugge-
bläse, einen Chemikalienspender, einen Ofen, einen
Nebler oder ein anderes Gerät erforderlich, das nicht wie ein
gewöhnlicher Kühl-, HKL- oder Beleuchtungspunkt behandelt wer-
den sollte. Diverse ein/aus,
Fühlereingänge können zur Definition der Reglerstrategie für
diverse Relaisausgänge verwendet werden. Konfigurierte diverse
Punkte können für die Historie überwacht werden und werden
ggf. strikt zu diesem Zweck oder für Alarme konfiguriert. Routing-
fähige Alarme können für einen beliebigen diversen Punkt erstellt
werden. Für Fühlereingänge ermöglicht der AK-SM die benut-
zerspezifische Konvertierung von Drittanbieter-Fühlern, die eine
lineare Reaktion haben (als Umrechnungsfaktoren bezeichnet)
Die erstmalige diverse Definition wird auf der Seite Konfiguration-
>Regelung festgelegt (siehe nachstehend). Neben Relais, Fühler,
Ein/Aus.Eing. und variab.Ausgänge verfügt der Abschnitt Divers.
zudem über Umrechnungsfaktoren und Berechnungen. Weitere
Informationen zu Umrechnungsfaktoren und Berechnungen
finden Sie in diesem Abschnitt.
Nachdem die erforderlichen diversen Punkte konfiguriert wurden
(erforderliche Menge), wird die Konfiguration auf der Register-
karte Divers. vorgenommen.

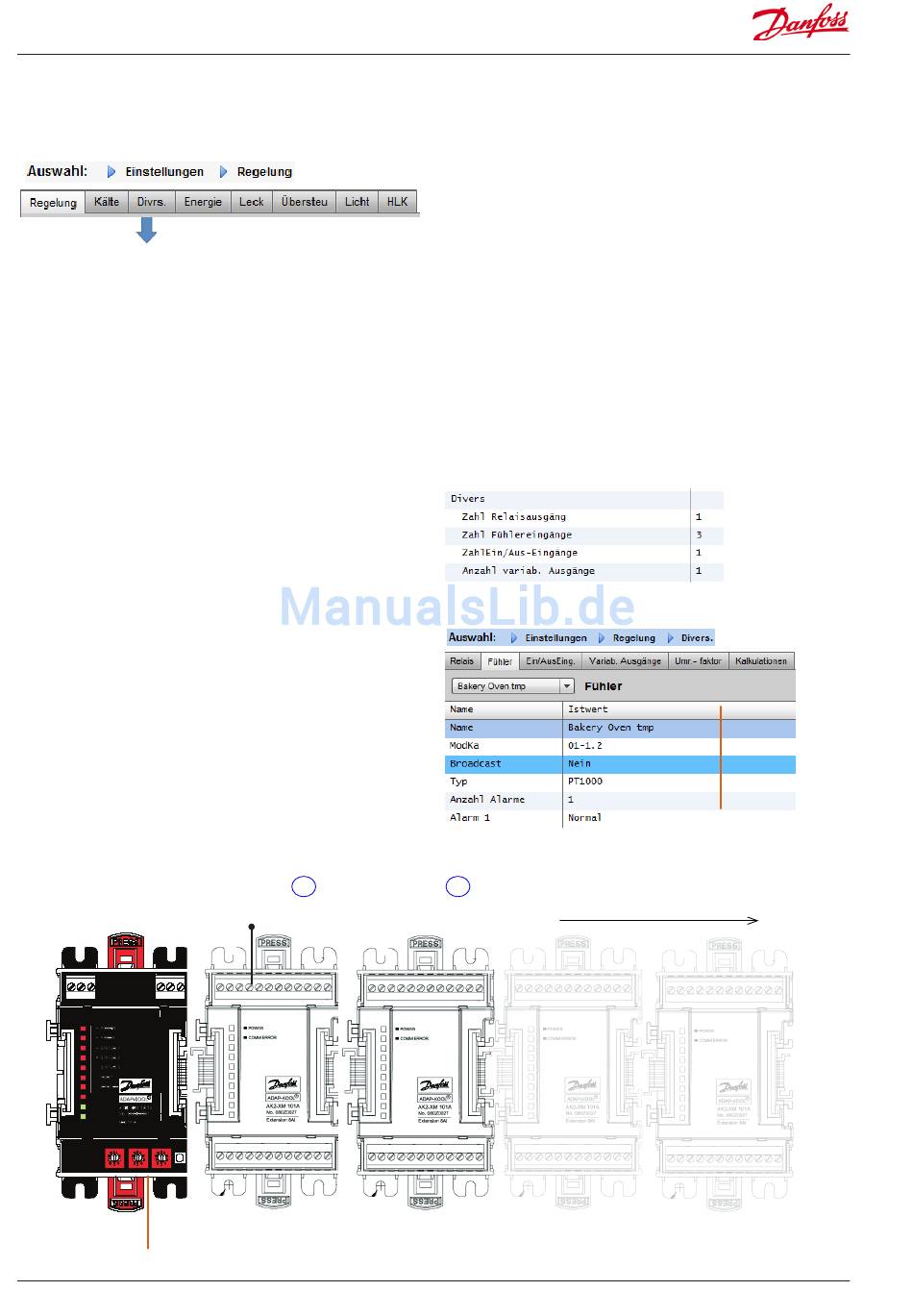

Beispiel für eine Anordnung der E/A-Module. Für das Kommuni-
kationsmodul (AK CM 101A) ist eine Adresse als 1 eingestellt,
wobei sich der Fühler an Modul 1 an Position 2 (01-1.2) befindet.
Kommunikation
Modul (Adresse 1)
Dreh-Adressschalter
50
Modul
1
Modul
Fühler (01-1.2)
Benutzerhandbuch
Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
In diesem Beispiel werden verschiedene Fühler konfiguriert,
jedoch gilt dasselbe Prinzip bei der Konfiguration von Relais, Ein/
Aus.Eing. und variablen Ausgängen. Wenn mehrere Fühler
definiert wurden, verwenden Sie das Dropdown-Auswahlfeld zum
Öffnen der einzelnen. Klicken Sie auf der Registerkarte Divers auf
die Registerkarte Fühler. Geben Sie neben der Zeile 'Name' eine
geeignete Beschreibung für den Fühler ein und geben Sie
anschließend in der Zeile ModKa die Platinen- und Punktadresse
des Fühlers ein. In diesem Beispiel wurde die Adresse 01-1.2
zugewiesen. Überprüfen Sie die verbleibenden Elemente in der
Liste und konfigurieren Sie diese entsprechend Ihrer Anlagenan-
forderungen.
Einstellungen-Regelung - Bildschirm
für dieses Beispiel wird die Board- und Stellenadresse 01-1.2 zugewiesen
An EIN Kommunikationsmodul können bis zu
2
9 Module angeschlossen werden.
