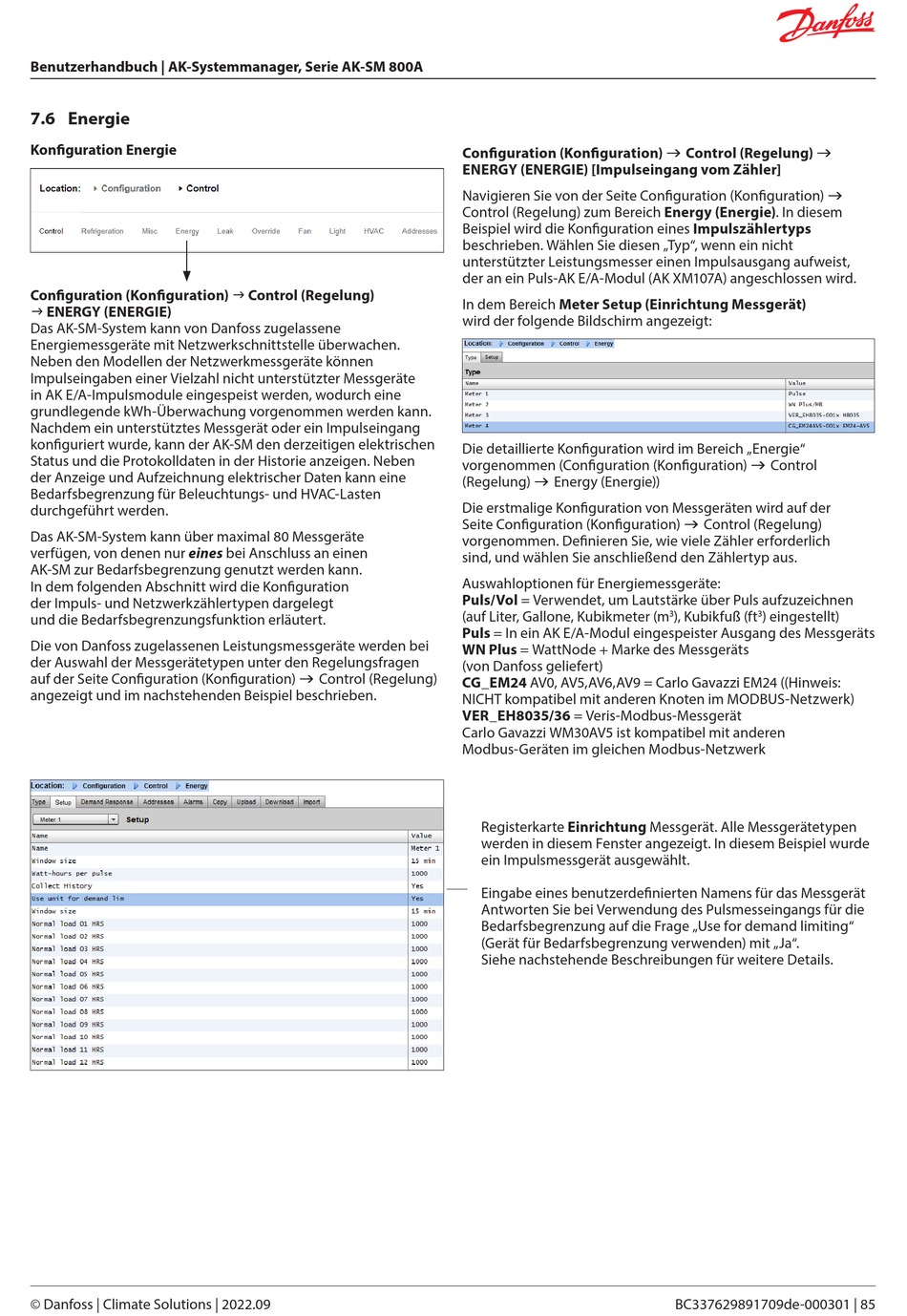

Benutzerhandbuch | AK-Systemmanager, Serie AK-SM 800A
7.6 Energie
Konfiguration Energie
Configuration (Konfiguration) Control (Regelung)
ENERGY (ENERGIE)
Das AK-SM-System kann von Danfoss zugelassene
Energiemessgeräte mit Netzwerkschnittstelle überwachen.
Neben den Modellen der Netzwerkmessgeräte können
Impulseingaben einer Vielzahl nicht unterstützter Messgeräte
in AK E/A-Impulsmodule eingespeist werden, wodurch eine
grundlegende kWh-Überwachung vorgenommen werden kann.
Nachdem ein unterstütztes Messgerät oder ein Impulseingang
konfiguriert wurde, kann der AK-SM den derzeitigen elektrischen
Status und die Protokolldaten in der Historie anzeigen. Neben
der Anzeige und Aufzeichnung elektrischer Daten kann eine
Bedarfsbegrenzung für Beleuchtungs- und HVAC-Lasten
durchgeführt werden.
Das AK-SM-System kann über maximal 80 Messgeräte
verfügen, von denen nur eines bei Anschluss an einen
AK-SM zur Bedarfsbegrenzung genutzt werden kann.
In dem folgenden Abschnitt wird die Konfiguration
der Impuls- und Netzwerkzählertypen dargelegt
und die Bedarfsbegrenzungsfunktion erläutert.
Die von Danfoss zugelassenen Leistungsmessgeräte werden bei
der Auswahl der Messgerätetypen unter den Regelungsfragen
auf der Seite Configuration (Konfiguration)
angezeigt und im nachstehenden Beispiel beschrieben.
© Danfoss | Climate Solutions | 2022.09
Configuration (Konfiguration)
ENERGY (ENERGIE) [Impulseingang vom Zähler]
Navigieren Sie von der Seite Configuration (Konfiguration)
Control (Regelung) zum Bereich Energy (Energie). In diesem
Beispiel wird die Konfiguration eines Impulszählertyps
beschrieben. Wählen Sie diesen „Typ", wenn ein nicht
unterstützter Leistungsmesser einen Impulsausgang aufweist,
der an ein Puls-AK E/A-Modul (AK XM107A) angeschlossen wird.
In dem Bereich Meter Setup (Einrichtung Messgerät)
wird der folgende Bildschirm angezeigt:
Die detaillierte Konfiguration wird im Bereich „Energie"
vorgenommen (Configuration (Konfiguration)
(Regelung)
Die erstmalige Konfiguration von Messgeräten wird auf der
Seite Configuration (Konfiguration)
vorgenommen. Definieren Sie, wie viele Zähler erforderlich
sind, und wählen Sie anschließend den Zählertyp aus.
Auswahloptionen für Energiemessgeräte:
Puls/Vol = Verwendet, um Lautstärke über Puls aufzuzeichnen
(auf Liter, Gallone, Kubikmeter (m
Puls = In ein AK E/A-Modul eingespeister Ausgang des Messgeräts
WN Plus = WattNode + Marke des Messgeräts
(von Danfoss geliefert)
Control (Regelung)
CG_EM24 AV0, AV5,AV6,AV9 = Carlo Gavazzi EM24 ((Hinweis:
NICHT kompatibel mit anderen Knoten im MODBUS-Netzwerk)
VER_EH8035/36 = Veris-Modbus-Messgerät
Carlo Gavazzi WM30AV5 ist kompatibel mit anderen
Modbus-Geräten im gleichen Modbus-Netzwerk
Energy (Energie))
Registerkarte Einrichtung Messgerät. Alle Messgerätetypen
werden in diesem Fenster angezeigt. In diesem Beispiel wurde
ein Impulsmessgerät ausgewählt.
Eingabe eines benutzerdefinierten Namens für das Messgerät
Antworten Sie bei Verwendung des Pulsmesseingangs für die
Bedarfsbegrenzung auf die Frage „Use for demand limiting"
(Gerät für Bedarfsbegrenzung verwenden) mit „Ja".
Siehe nachstehende Beschreibungen für weitere Details.
Control (Regelung)
Control
Control (Regelung)
), Kubikfuß (ft
) eingestellt)
3
3
BC337629891709de-000301 | 85
