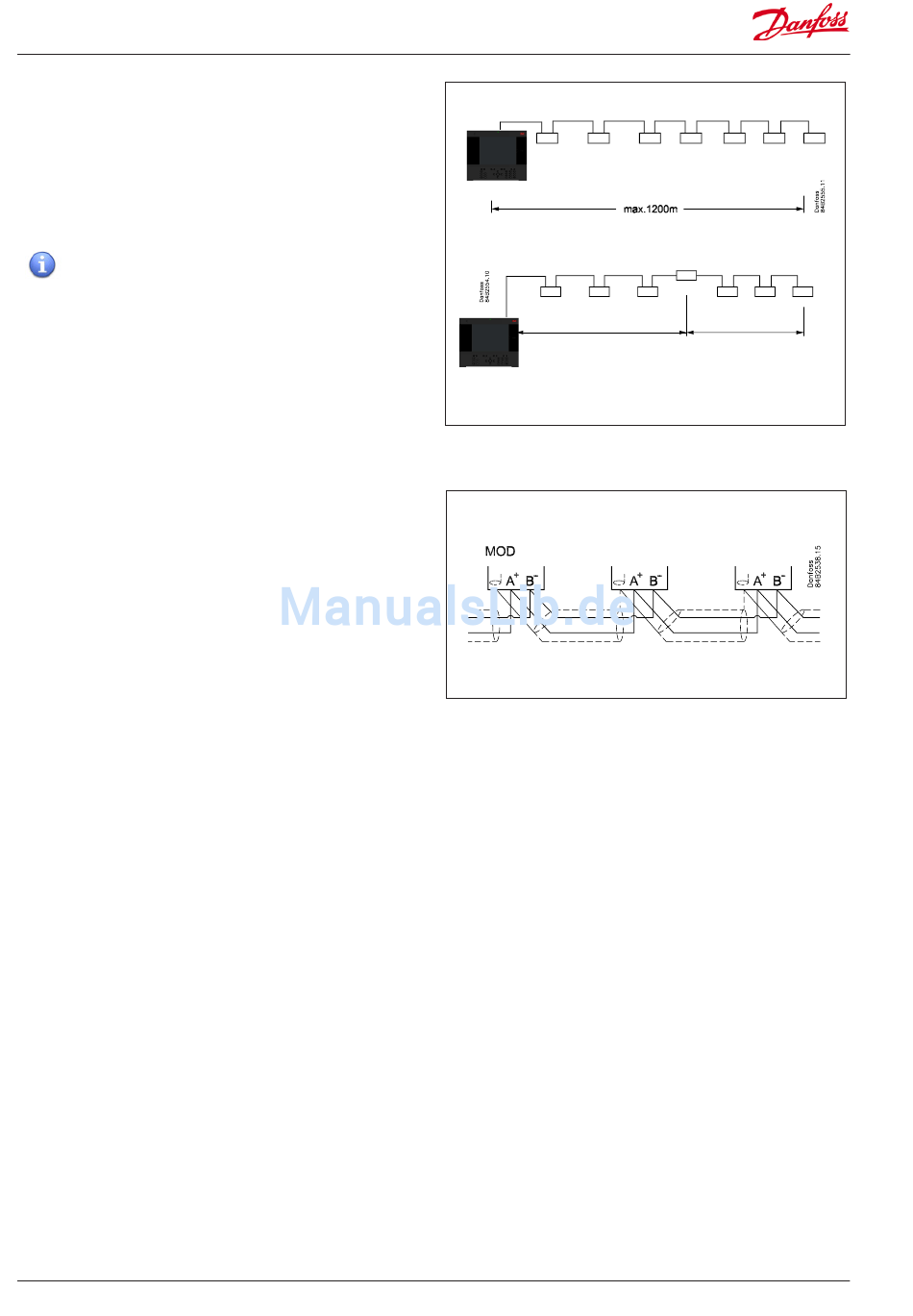

Modbus-Topologie
Das Kabel muss abgeschirmt sein. Das Kabel ist von Regler zu
Regler zu führen, und Kabelabzweige sind nicht zulässig. Ist das
Kabel länger als 1.200 m, ist ein Verstärker einzusetzen. Pro 32
Regler ist ein Verstärker hinzuzufügen. Wenn das Datenüber-
tragungskabel eine Umgebung mit elektrischen Störungen
AK-SM
durchläuft, was zu einer Abschwächung des Datensignals führt,
müssen ein oder mehrere Verstärker zur Stabilisierung des
Signals eingesetzt werden.
Beim Konfigurieren der Modbus-Einheit am Kontrollbus
ist die höchste Geräteadresse, die verwendet werden kann, 127
(max. 120 Regler insgesamt)
32
32
AK-SM
Die Drähte werden von Gerät zu Gerät geschleift.
A wird mit A verbunden
B wird mit B verbunden.
Die Abschirmung muss mit der Systemeinheit, allen Reglern
und an etwaigen Verstärkern verbunden werden.
Eine Abschirmung muss immer von Gerät zu Gerät
weitergeschleift werden.
Die Abschirmung darf nicht anderweitig angeschlossen werden.
10
Benutzerhandbuch
Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
AK-SM 800
