Danfoss AK-CC55 Einzelkuhlstelle Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für AK-CC55 Einzelkuhlstelle:
- Bedienungsanleitung (73 Seiten) ,
- Benutzerhandbuch (70 Seiten) ,
- Installationsanleitung (18 Seiten)
Verwandte Anleitungen für Danfoss AK-CC55 Einzelkuhlstelle
Inhaltszusammenfassung für Danfoss AK-CC55 Einzelkuhlstelle

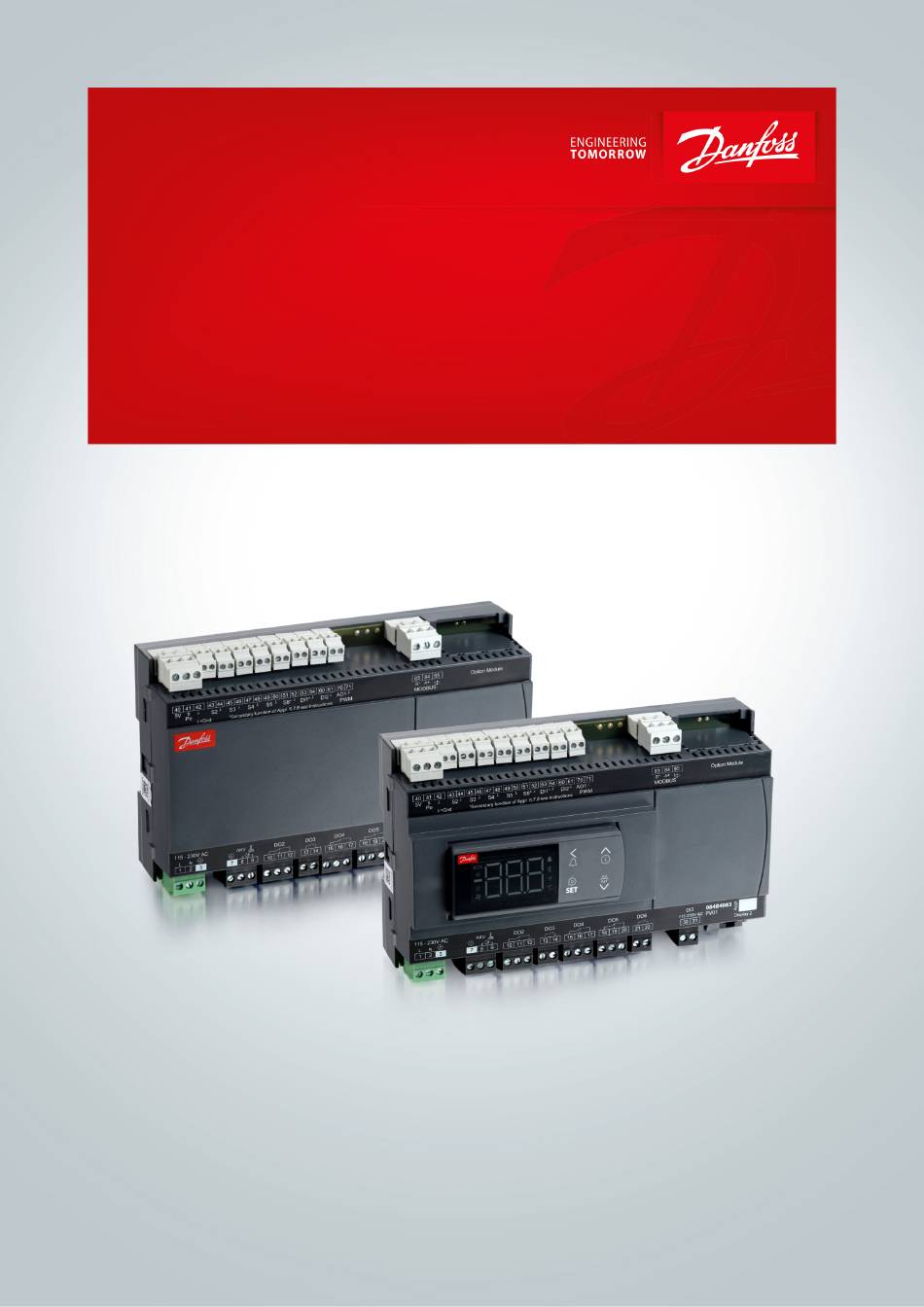

- Seite 1 User Guide Kühlstellenregler (EEV) Typ AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühltstelle mit Display (UI) SW-Ver. 1.7x Für Kühlmöbel und Kühlräume.
-
Seite 2: Inhaltsverzeichnis
Adaptive Flüssigkeitsregelung (Option 1 und 2) Fester Ö nungsgrad (Option 3 und 4) Sicherheit Temperaturregelung Warentemperaturfühler Temperaturüberwachung Thermostatsollwerte Nachtanhebung des Thermostatwerts Temperaturfühlerarten Kühlmöbelreinigung Kühlmöbelabschaltung Abtausteuerung Elektrische Abtauung Heißgasabtauung Umluftabtauung Abtaubeginn Abtaubeendigung Abtausequenz Echtzeituhr © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 2... - Seite 3 Koordinierte Abtauung über Kabelanschlüsse Externes Display AK-UI55 Anschlüsse Austausch von AK-CC550 gegen AK-CC55 Bedienung Bedienung über Datenübertragung Direkte Bedienung Betrieb über AK-UI55 Set Parametergruppen bei Bedienung über Display Schnellstart AK-UI55 Display-Menü (SW-Ver. 1.7x) © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 3...
- Seite 4 Kon guration Thermostatregelung Alarmgrenzen und -verzögerungen Feuchteregelung Einspritzregelung Abtausteuerung Abtaupläne Verdichter Lüfterregelung Rahmenheizungsregelung Licht/Rollos/Kühlmöbelreinigung Display-Steuerung Alarmrelais-Prioritäten Sonstiges Erweitert Fehlermeldung Betriebszustand Produktspezi kation Technische Daten Elektrische Spezi kationen Fühler- und Messdaten © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 4...
- Seite 5 AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI) Spezi kationen für Eingangs- und Ausgangsrelais Funktionsdaten Umgebungsbedingungen Abmessungen Bestellung Zerti kate, Erklärungen und Zulassungen Statements for the AK-UI55 Bluetooth display Online-Support © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 5...
-
Seite 6: Einleitung
Die Temperatur des Verdampfers wird mit dem Fühler S5 gemessen, der als Abtaufühler verwendet werden kann. Zusätzlich zum Ausgang des elektronischen AKV-Einspritzventils verfügt der Regler über Relaisausgänge, die durch die Anwendungseinstellung de niert werden. Bild 1: AK-CC55 mit Verdampfer, AKV-Ventil und Fühlerpositionen © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 6... -
Seite 7: Portfolioübersicht
Benutzerde nierte Kon guration der Relaisausgänge Zwei Verdichter Heizfunktion Regelung der Luftfeuchtigkeit Adaptive Überhitzung Adaptive Flüssigkeitsregelung (ALC) (Null-Überhitzungsregelung für transkritische CO -Systeme mit Flüssigkeitsejek- toren) Adaptive Abtauung Produktfühler Ölrückführung RS485 Lon, optional (AK-OB55) © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 7... -
Seite 8: Konnektivität (Optional)
Der Regler verfügt über eine integrierte MODBUS-Datenübertragung. Wenn eine andere Form der Datenübertragung erforderlich ist, kann ein Lon RS 485-Modul in den Regler eingesetzt werden. Die Verbindung muss dann zum Modul erfolgen. Bild 3: Montage des Kommunikationsmoduls © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 8... -
Seite 9: Ak-Cc55 Einzelverdampfer Und Einzelverdampfer Mit Display (Ui)
• AK-UI55 Set Temperaturanzeige mit Bedientasten auf der Vorderseite. • AK-UI55 Bluetooth: Temperaturanzeige mit Bluetooth-Kommunikation, zur Verwendung mit der mobilen App AK- CC55 Connect. Bild 4: AK-UI55 Info Bild 5: AK-UI55 Set Bild 6: AK-UI55 Bluetooth © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 9... -
Seite 10: Reglerfunktionen
10 Regler verwendet werden, jedoch nur, wenn keine signi kante Druckdi erenz zwischen den betre enden Verdampfern besteht. Die Funktion enthält einen adaptiven Algorithmus, der die Ö nung des Ventils unabhängig anpasst, sodass der Verdampfer ständig die optimale Kältemittelmenge erhält. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 10... -
Seite 11: Adaptive Flüssigkeitsregelung (Alc)
Unbeabsichtigte Verwendung kann zu einem Flüssigkeitsdurchlauf zum Verdichter führen. Es liegt in der Verantwortung des Anlagenbauers, sicherzustellen, dass ein Signalverlust an den Regler nicht zu einem Flüssigkeitsdurchlauf zum Verdichter führt. Danfoss übernimmt keine Verantwortung für Schäden, die auf eine unsachgemäße Verwendung zurückzuführen sind. -
Seite 12: Adaptive Flüssigkeitsregelung (Option 1 Und 2)
Alarmthermostat und Displayanzeige legt fest, wie stark die beiden Fühlerwerte jede einzelne Funktion beein ussen sollen, z. B. 50 % von S4 erzeugen einen gleichen Wert von beiden Sensoren. Die eigentliche Temperaturregelung kann auf zwei Arten erfolgen: © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 12... -
Seite 13: Warentemperaturfühler
Für die Abtauregelung kann für jeden Thermostatsollwert jeweils eine separate Abtaustopptemperatur und max. Abtauzeit eingestellt werden. Für die Verdichterregelung ist es möglich, den zweiten Verdichter mit dem 2.Thermostatsollwert bei Bedarf zu deaktivieren. Bild 11: Thermostatfunktion mit zwei verschiedenen Sollwerteinstellungen © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 13... -
Seite 14: Nachtanhebung Des Thermostatwerts
Die Fühler S2 und S6 müssen aufgrund der hohen Messgenauigkeit immer Pt1000-Fühler sein. Bei den Fühlern S3, S4 und S5 kann der Nutzer zwischen den folgenden Fühlertarten wählen: 0=Pt1000 (Danfoss AKS 11) 1=PTC1000 (Danfoss EKS 111) 2=NTC 5k (Danfoss EKS 211) 3=NTC 10k (Danfoss EKS 221) 4 = Benutzerde niert Wird „Benutzerde niert“... -
Seite 15: Kühlmöbelreinigung
Ein benutzerde nierter Temperaturfühler kann nur im Temperaturbereich von -40 bis +60 °C und im Widerstandsbereich von 400 bis 179.999 Ohm de niert werden. Wenn Sie eine neue benutzerde nierte Fühlerart verwenden, wenden Sie sich bitte an Danfoss, um die Konformität und Messgenauigkeit zu überprüfen. -
Seite 16: Abtausteuerung
Heißgasventil (HGV) umgeht das Heißgas des Verdichters zum Verdampfereinlass, wodurch der Verdampfer abgetaut wird. Umluftabtauung Bei der Umluftabtauung wird das Eis geschmolzen, indem die laufenden Lüfter ungekühlte Luft durch den Verdampfer zirkulieren lassen. Bild 16: Umluftabtauung © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 16... -
Seite 17: Abtaubeginn
Mindestzeit laufen, auch wenn der eingestellte Abtaubeendigungswert durch den ausgewählten Abtaubeendigungsfühler bereits erreicht wurde. Abtausequenz Wenn eine Abtauung eingeleitet wird, durchläuft der Regler die folgende Abfolge: © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 17... - Seite 18 Verdampfer abgetropft ist, wird die Flüssigkeitseinspritzung über das AKV-Ventil gestartet und die Lüfter starten, wenn die Verdampfertemperatur die Starttemperatur der Lüfter erreicht hat. Lüftersteuerung während der Abtauung Während der Abtauabfolge können die Verdampferlüfter auf eine der folgenden Arten geregelt werden: © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 18...
-
Seite 19: Echtzeituhr
Der Regler verfügt über eine eingebaute Echtzeituhr, mit der die Abtauung gestartet werden kann. Diese Uhr hat eine Gangreserve von vier Tagen. Wenn der Regler an eine Datenübertragung angeschlossen ist, wird die Uhr automatisch von einem Danfoss- Systemmanager aktualisiert. Koordinierte Abtauung Es gibt zwei Möglichkeiten für eine koordinierte Abtauung. -
Seite 20: Verschiedene Adaptive Abtaumodi
Bereich zwischen -5 °C und +10 °C be ndet. Die Kühlung wird dann während der eingestellten Schmelzzeit gestoppt. Der Reif wird abgeschmolzen, sodass der Luftstrom und damit die Verdampferleistung erheblich verbessert werden. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 20... -
Seite 21: Regelung Von Zwei Verdichtern (Nur Bei Benutzerde Nierter Kon Guration)
Verdichterstufe 1 wird immer zuerst gestartet und als letzte abgeschaltet. Im sequentiellen Regelungsmodus ist kein Betriebszeitenausgleich vorgesehen. Rahmenheizung Es ist möglich, die Leistung der Rahmenheizung zu takten, um Energie zu sparen. Die Taktung kann entweder nach Tag-/Nachtlast oder Taupunkt geregelt werden. Relais- oder Analogausgang © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 21... -
Seite 22: Lüfter
Während des Abtauens ist die Rahmenheizung aktiv, wie in Einstellung d27 ausgewählt. Lüfter Taktung Um Energieeinsparungen zu erzielen, ist es möglich, den Verdampferlüfter zu takten. Die Taktung kann auf eine der folgenden Arten erfolgen: © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 22... - Seite 23 Bild 25: Lüfter ECO-Regelung – Lüfterdrehzahl im Nachtbetrieb auf 50 % reduziert Zeit Lüfterdrehzahl Lüfter 100% Lüfter ECO Die Lüfter laufen während des Tagesbetriebs, der ersten Stufe der Kühlmöbelreinigung, der Abtauung, der Zwangskühlung und bei aktivierter Luftheizung stets mit voller Drehzahl. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 23...
-
Seite 24: Lichtfunktion
Die Feuchteregelung ist deaktiviert, wenn der Hauptschalter ausgeschaltet ist, bei manueller Steuerung, bei Abschaltung des Kühlmöbels, bei Zwangsschließung, bei geö neter Tür, bei gestoppter Kühlung, bei einem Fehler des Feuchtigkeitsfühlers und bei der Kühlmöbelreinigung. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 24... - Seite 25 Steigt die Feuchtigkeit auf SW + Feuchtigkeitsdi erenz an, wird die Befeuchtung gestoppt. Bild 28: Regelung des Entfeuchters Zeit 100% Feuchte Sollwert Feuchtigkeitsdi erenz Entfeuchten Steigt die Feuchtigkeit über den Sollwert, wird die Entfeuchtung über ein DO-Signal an einen Entfeuchter gestartet. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 25...
-
Seite 26: Heizfunktion (Nur Bei Benutzerde Nierter Kon Guration)
Start der Abtauung Hauptschalter Nachtanhebung 2.Thermostatsollwert Alarm bei geschlossen Alarm bei geö net Kühlstellenreinigung Zwangskühlung O ene Rollos Koordinierte Abtauung Zwangsschließung Abschaltung Lichtsteuerung Leckerkennung Adaptive Flüssigkeitsregelung (ALC) Ventiltreiberalarm bei geö net © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 26... -
Seite 27: Zwangsschließung
Die Verbindung zwischen Display und Regler muss über ein AK-UI55-Kabel erfolgen. Der Abstand zwischen Regler und Display darf max. 100 m betragen. Bei zwei externen Displays darf die Summe der beiden Abstände max. 100 m betragen. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 27... -
Seite 28: Übersteuerung
MR Min. Delta T Erforderliche minimale Delta-Temperatur im Verdampfer (S3 – to), um die Lufttemperatur auf dem tatsächlichen Sollwert zu halten MR Ölrückführung Master-Steuersignal zum Starten und Stoppen einer Ölrückführungsabfolge © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 28... -
Seite 29: Anwendungen
S₆ S₄ S₃ S₅ S₂ S₅ S₃ Bild 32: Rücken an Rücken platzierte Kühlmöbel mit einem Verdampfer Bild 33: Rücken an Rücken platzierte Kühlmöbel mit zwei Verdampfern und einem AKV-Ventil © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 29... -
Seite 30: Ak-Cc55-Anschlüsse Und Anwendungsoptionen
Benutzerde nierte Anwendung, bei der die Ausgänge den anwendungsspezi sch entsprechend kon guriert werden können Tabelle 8: Anwendung mit Digital- und Analogausgangsspezi kation Anwendungsbeschrei‐ Nein. bung Steckerfertige Kühlmöbel Steckerfertige Kühlmöbel Steckerfertige Kühlmöbel Kühlmöbel Heißgasabtauung Sauggas Ablass Heißgas „Rücken an Rücken“ ste- hende Kühlmöbel © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 30... -
Seite 31: Anwendungskon Gurationen Und E/A-Verbindungen
43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84 Sek. DI1/ Po (Verda.) MODbus 115–230 V AC Alarm Verdi. Abtauung Licht Lüfter 115–230 V AC 10 11 12 13 14 15 16 17 18 19 © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 31... - Seite 32 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84 Sek. DI1/ Po (Verd.) MODbus 115–230 V AC Alarm Rahmenheizung Abtauung Licht Lüfter 115–230 V AC 10 11 12 13 14 15 16 17 18 19 © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 32...
- Seite 33 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71 83 84 Sek. Po (Verda.) MODbus 115–230 V AC Alarm Abtauung B Abtauung A Licht Lüfter 115–230 V AC 10 11 12 13 14 15 16 17 18 19 © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 33...
-
Seite 34: Produktidenti Kation
Die Anwendungsnummer be ndet sich links auf dem Klemmenschild. Verwenden Sie das Klemmenschild, dass zu der ausgewählten Anwendung passt. Einige der Etiketten sind für mehrere Anwendungsoptionen geeignet. Bild 45: Produktkennzeichnung © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 34... -
Seite 35: Anschlüsse Ak-Cc55 Einzelverdampfer
230 V oder 115 V AC Spule Max. 0,5 A Externes Halbleiterrelais für Rahmenheizung Bild 48: Externes Halbleiterrelais für Rahmenheizung 60 61 70 71 AO1/ 0/10 V Pulsbreitenmodulation (PBM) Max. 15 mA. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 35... -
Seite 36: Aks 32R-Info
Die Kühlung wird zur gleichen Zeit wieder aufgenommen, wenn alle Regler die Abtauung beendet haben. Externes Display AK-UI55 Bild 51: Externes Display AK-UI55 Display 084B4075/084B4076/084B4077 Kabel 3 m: 084B4078 Kabel 6 m: 084B4079 (Gesamtlänge: max. 100 m) © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 36... -
Seite 37: Anschlüsse
Hier können die verschiedenen Ausgänge in q02–q09 individuell de niert werden Anwendung 9 DI3 Digitaleingangssignal Das Signal muss eine Spannung von 0/230 V AC (115 V AC) haben. Die Funktion wird in o84 de niert. Display (RJ12-Stecker) © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 37... -
Seite 38: Austausch Von Ak-Cc550 Gegen Ak-Cc55
Verdrahtung kann jedoch Probleme verursachen. Elektronische Regler sind kein Ersatz für die üblichen Regeln der Technik. Danfoss haftet nicht für Waren oder Anlagenkomponenten, die aufgrund der oben genannten Mängel beschädigt wurden. Es liegt in der Verantwortung des Anlagenbauers, die Installation sorgfältig zu überprüfen und die erforderlichen Sicherheitsvorrichtungen einzubauen. - Seite 39 • Am AK-CC55 kann nur eine EEC-Spule für den AKV-Ausgang angeschlossen werden. • Das Druckmessumformersignal kann an AK-CC550 und AK-CC55 angeschlossen werden. • DI2 Abtaukoordinierung kann zwischen AK-CC550 und AK-CC55 angeschlossen werden. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 39...
-
Seite 40: Bedienung
Die Displaytasten werden automatisch gesperrt, wenn sie längere Zeit nicht verwendet werden. Die Tastatur muss durch gleichzeitiges Drücken der Aufwärts- und Abwärtspfeiltasten entsperrt werden. Die Displaytasten werden über ein Master-Steuersignal vom Systemmanager ge- und entsperrt. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 40... - Seite 41 • Halten Sie die Pfeiltasten „∧“ und „∨“ gedrückt und schließen Sie gleichzeitig die Versorgungsspannung wieder • Wenn FAc im Display angezeigt wird, „Ja“ auswählen. HINWEIS: Bei der OEM-Werkseinstellung handelt es sich entweder um die Danfoss-Werkseinstellung oder um eine benutzerde nierte Werkseinstellung, sofern diese vorgenommen wurde. © Danfoss | Climate Solutions | 2022.06...
-
Seite 42: Parametergruppen Bei Bedienung Über Display
Wählen Sie dann eine Reihe von Voreinstellungen aus der Hilfstabelle „Lebensmittelart“ aus. Ö nen Sie Parameter r89 und stellen Sie die Anzahl für die Reihe von Voreinstellungen ein. Die wenigen ausgewählten Einstellungen werden nun in das Menü übertragen © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 42... - Seite 43 Max. Alarmgrenze für S6 (A22) 14 °C 8 °C 8 °C -15 °C -15 °C Min. Alarmgrenze für S6 (A23) 0 °C -5 °C -5 °C -30 °C -30 °C © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 43...
-
Seite 44: Ak-Ui55 Display-Menü (Sw-Ver. 1.7X)
Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden. Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 44... -
Seite 45: Alarmeinstellungen
-60,0 °C 10,0 °C -5,0 °C 0=AUS, 1=EIN, 2=AUS bei Lüftersteuerung während Abtropfen, 3=AUS bei hoh- 1–2 der Abtauung er Temperatur 0=Zeit, 1=S5-Fühler, 2=S4- Abtaustoppmethode 1–2 Fühler, 3=S5A und S5B © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 45... -
Seite 46: Einspritzregelung
0 Std. 23 Std. 0 Std. Abt. Start 4 – Minuten 1–2 0 Minuten 59 Min. 0 Minuten Abt. Start 5 – Stunden 1–2 0 Std. 23 Std. 0 Std. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 46... -
Seite 47: Feuchteregelung
Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden. Um diesen Parameter zu ändern, muss die Regelung über den Parameter „r12 Main switch“ (Hauptschalter) = AUS ausgeschaltet werden. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 47... -
Seite 48: Sonstiges
34=R427A, 35=R438A, 40=R448A, 41=R449A, 48=R449B, 43=R450A, 44=R452B, 45=R454B, 9=R500, 4=R502, 10=R503, 17=R507, 36=R513A, 26=R600, 27=R600a, 5=R717, 28=R744, 46=R1233zdE, 38=R1234ze, 39=R1234yf, 47=R1234zeZ, 29=R1270, 42=R452A, 1=Benutzerde nierte An- zeige, 13=Benutzerde - niert © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 48... - Seite 49 1–2 -10,0 °C 8,0 °C Taupunkt max. Grenzwert 1–2 50,0 °C 17,0 °C Rahmenheizung Min. EIN 1–2 100 % 30 % Verzög.Tür Einspritzstart 1–2 0 Minuten 240 Min. 30 Min. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 49...
-
Seite 50: Regelung
ECO, 3=Abtauen, 4=Rah- menheizung, 5=Alarm, 6=Licht, 7=Rollo, 8=Ver- dichter/MC(LLSV), 9=Ver- dichter 2, 10=Lufterhitzer DO4-Kon guration 0=Keine, 1=Lüfter, 2=Lüfter 1–3 ECO, 3=Abtauen, 4=Rah- menheizung, 5=Alarm, 6=Licht, 7=Rollo, 8=Ver- dichter/MC(LLSV), 9=Ver- dichter 2, 10=Lufterhitzer © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 50... - Seite 51 0=Gesperrt, 3=Niedrig, 1–2 2=Mittel, 1=Hoch Regelung abgeschaltet – 0=Gesperrt, 3=Niedrig, 1–2 Priorität 2=Mittel, 1=Hoch Leckageerkennung – Priori- 0=Gesperrt, 3=Niedrig, 1–2 tät 2=Mittel, 1=Hoch Feuchtereg. – Priorität 0=Gesperrt, 3=Niedrig, 1–2 2=Mittel, 1=Hoch © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 51...
-
Seite 52: Service
Alarmtemp.Luft A 0–X -200,0 °C 200,0 °C 0,0 K Verdichter 1 0=AUS, 1=EIN 0–X Lüfter 0=AUS, 1=EIN 0–X Abtauung A 0=AUS, 1=EIN 0–X Rahmenheizung 0=AUS, 1=EIN 0–X Alarmrelais 0=AUS, 1=EIN 0–X © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 52... - Seite 53 100 % 0°% Warentemperatur A 0–X -200,0 °C 200,0 °C 0,0 K Abtaufühlertemperatur A 0–X -200,0 °C 200,0 °C 0,0 K Magnetventil Flüssigkeit- 0=AUS, 1=EIN 0–X sleitung Entfeuchten 0=AUS, 1=EIN 0–X © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 53...
-
Seite 54: Bedienung Über Ak-Ui55 Bluetooth
• Die Funktion ist gesperrt und die Bedienung über Bluetooth ist nicht möglich. • Vom Systemmanager entsperren lassen. Bild 56: Verbinden Sie sich mit dem Bild 57: Regler-Dashboard Bild 58: Setup-Menü Regler Die Funktionen sind beschrieben unter Seite 55 – Seite © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 54... -
Seite 55: Menü Ak-Cc55 Connect (Sw-Ver. 1.7X)
DI1 Kon g. 4=Abtaustart, 5=Hauptschalter, 6=Nachtanhebung, 7=2.Thermostatsollwert, 8=Alarm bei geschlossen, 9=Alarm bei geö net, 10=Kühlmöbelreinigung, 11=Zwangskühlung, 12=O ene Rollos, 14=Zwangss- chließung, 15=Abschaltung, 16=Lichtsteuerung, 20=Leckerkennung, 21=Adaptive Flüssigkeitsrege- lung, 22=Ventiltreiber, 23=Lüfteralarm, 29=Türlüfter- stopp, 30=Ölrückführung © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 55... -
Seite 56: Beschreibung
Der Temperaturwert für den benutzerde nierten --- SP3 Temp. Temp. Temperaturfühler am Referenzpunkt Fühlerpunkt 3 – Der Widerstandswert in kOhm für den benutzerde - --- SP3 kOhm kOhm nierten Temperaturfühler am Referenzpunkt © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 56... -
Seite 57: Thermostatregelung
Dauer der letzten abgeschlossenen Ein- schaltzeit 2.Thermostatsoll- Anzeige, welcher Thermostatsollwert für die Rege- 1=Sollw.1, 2=Sollw.2 u86 Th-Sollwert wert lung verwendet wird: 1=1.Thermostatsollwert, 12=2.Thermostatsollwert Lufterhitzer Aktueller Status der Ausgangsfunktion 0=AUS, 1=EIN u84 HeizRelais © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 57... - Seite 58 Verdampfer nicht vereist. Hier stellen Sie ein, wie oft die Funktion die Kühlung ausschalten und somit die Eisbildung abschmelzen soll. Schmelzperiode Schmelzperiode. Hier stellen Sie ein, wie lange eine r17 Schmelzzeit Abschmelzung dauern soll © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 58...
-
Seite 59: Alarmgrenzen Und -Verzögerungen
Obere Alarmgrenze für S6-Warentemperatur. Der A22 Max.Grz1 S6 grenze 1 Grenzwert wird mit der Nachtanhebung während des Nachtbetriebs angehoben. S6 Min.Alarm- Min. Alarmgrenze für S6 Warentemperatur A23 MinGrz1 S6 grenze 1 © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 59... -
Seite 60: Feuchteregelung
Alarmverzögerung Verzögerung von Alarmen bei hoher und niedriger h27 RH Alarmver- Feuchtigkeit Luftfeuchtigkeit zög. Feuchtigkeitsfüh- h29 RH Min.Wert ler – Min. Signal Feuchtigkeitsfüh- h30 RH Max.Wert ler – Max. Signal © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 60... -
Seite 61: Einspritzregelung
Max. Überhitzung Max. Wert für den Überhitzungssollwert während der P86 SH Max Adap. Einspritzregelung A adaptiven Einspritzregelung Schließverzögerung Schließverzögerung Magnetventil Flüssigkeitsleitung P92 MV AUS Verzög Magnetventil in der Flüssigkeitsleitung (MV/LLSV) © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 61... -
Seite 62: Abtausteuerung
0=Zeit, 1=S5-Fühler, 2=S4-Fühler, 3=S5A und S5B d10 AbtStopFühl. thode durch einen Temperaturfühler beendet werden soll. Abtaubeendigungs- Wenn der gewählte Abtaubeendigungsfühler den d02 Abt.StopTemp grenze 1 eingestellten Grenzwert erreicht, wird die Abtauung beendet. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 62... - Seite 63 Ablassverzögerung Ablassverzögerung (nur in Verbindung mit Heißgas). d17 Ablassverz. Stellen Sie die Zeit ein, nach der das kondensierte Käl- temittel nach der Abtauung aus dem Verdampfer en- tfernt wird. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 63...
-
Seite 64: Abtaupläne
Abt. Start 4 – Mi- Zeit in Minuten für den Start der Abtauung t14 Abtau.4 Min. nuten Abt. Start 5 – Stun- Zeit in Stunden für Abtaustart t05 Abtau.5 Std. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 64... -
Seite 65: Verdichter
0=Kein Impulsbetrieb, 1=Pulsausschaltung, 2=Pul- F05 LüftTaktModus 1: Taktbetrieb bei abgeschaltetem Thermostat sausschaltung Nacht 2: Taktbetrieb bei abgeschaltetem Thermostat, je- doch nur bei Nachtbetrieb Lüfterperiodenda- Periodendauer für Taktbetrieb des Lüfters F06 LüftZyklus © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 65... -
Seite 66: Rahmenheizungsregelung
RahmhzEinNt% Nacht ode wird als Prozentsatz der Periodendauer einges- tellt Rahmenheizung Pe- Periodendauer für Taktbetrieb der Rahmenheizung o43 RahmhzPeriode riodendauer Rahmenheizung Periodendauer der Pulsbreitenmodulation P82 RahmPer- PBM – Periodenzeit iodPBM © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 66... -
Seite 67: Licht/Rollos/Kühlmöbelreinigung
Alle anderen Ausgänge sind ausgeschaltet. 2 = Reinigung mit ausgeschalteten Lüftern. Alle Aus- gänge sind ausgeschaltet. Wenn die Funktion über ein Digitaleingangssignal gesteuert wird, kann der entsprechende Status hier im Menü angezeigt wer- den. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 67... -
Seite 68: Display-Steuerung
0=Gesperrt, 3=Niedrig, 2=Mittel, 1=Hoch q29 MinTemp Prio Priorität Alarmgruppe zugeordnet sind. Achtung – bei Aus- wahl von „Deaktivieren“ werden die Alarme nicht auf dem Display angezeigt oder zum Alarmrelais oder zum Netzwerk weitergeleitet. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 68... -
Seite 69: Sonstiges
Korrektur des Fühlersignals, z. B. durch langes Fühler- r10 S3-Verschieb - Korrektur kabel S4 Luftaustr. Verda. Korrektur des Fühlersignals, z. B. durch langes Fühler- r09 S4-Verschieb A - Korrektur kabel © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 69... -
Seite 70: Erweitert
(Experteneinstellung). Ein höherer Wert erlaubt eine höhere Variabilität des S2-Signals Ein niedrigerer Wert lässt eine geringere Variabilität des S2-Signals zu S2 Std.-Abweichg Expertenanzeige – kontaktieren Sie Danfoss für wei- --- S2 Std.Abw. tere Informationen to-Rückkopplung Verstärkungsfaktor für Rückkopplung des Verdamp- --- to-gain Verstärkung A... - Seite 71 Informationen Luftabstimmungs- Experteneinstellung – kontaktieren Sie Danfoss für --- AD AirTuning wert weitere Informationen Neuer Luftabstim- Expertenanzeige – kontaktieren Sie Danfoss für wei- --- NewAirTunVal mungswert tere Informationen Anzeige geringe Eis- Expertenanzeige – kontaktieren Sie Danfoss für wei- --- FaultIndic.0...
-
Seite 72: Fehlermeldung
Fühlersignal liegt außerhalb des Bereichs. Bitte Fühler auf korrekte Funktion überprüfen Feuchtigkeitsfühler – Fühlerfehler Fühlersignal liegt außerhalb des Bereichs. Bitte Fühler auf korrekte Funktion überprüfen Max. Temperaturalarm A Die Alarmtemperatur lag länger als die eingestellte Alarmverzögerung über der maximalen Alarmgrenze. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 72... - Seite 73 Alarm der Überwachungsfunktion des Digitaleingangs Ventiltreiberalarm Alarm der Überwachungsfunktion des Digitaleingangs HINWEIS: Datenkommunikation Die Priorität einzelner Alarme kann in einer Einstellung de niert werden. Die Einstellung muss in der Gruppe „Alarm-Ziele“ vorgenommen werden. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 73...
-
Seite 74: Betriebszustand
• Wenn der Fühler S3 oder S4 ausfällt, arbeitet der Thermostat bei Tag- und Nachtbetrieb mit einem üblicherweise registrierten EIN/AUS- • Wenn der Fühler S3 oder S4 ausfällt, arbeitet der Thermostat bei Tag- und Nachtbetrieb mit einem üblicherweise registrierten EIN/AUS- Arbeitszyklus. Arbeitszyklus. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 74... -
Seite 75: Produktspezi Kation
Max. Last: CE. 8 (6)A UL. 8A res. 3FLA 18LRA Min. Last: 1 VA Einschaltstrom: DO5 DO6 TV-5 80 A Analogausgang/PBM 0/10 V Pulsbreitenmodulation (PBM) max. 15 mA 0–10 V variabel, max. 2 mA © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 75... -
Seite 76: Funktionsdaten
Keine Stöße und Vibrationen zulässig Abmessungen Die Maße sind in mm angegeben. Bild 59: AK-CC55 Einzelverdampfer Bild 60: AK-CC55 Einzelverdampfer mit Display (UI) Bild 61: AK-UI55 Set Bild 62: AK-OB55 © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 76... -
Seite 77: Bestellung
AK-CC55 Einzelkühlstelle und AK-CC55 Einzelkühlstelle mit Display (UI) Bestellung Die Liste enthält die Komponenten für eine AK-CC55-Einverdampfer-Regelung. Informationen zu anderen im Dokument genannten Danfoss-Produkten, wie Fühler und Ventile, nden Sie in der entsprechenden Produktdokumentation. Tabelle 55: Bestellung Symbol Funktion Bestellnr. -
Seite 78: Zerti Kate, Erklärungen Und Zulassungen
Zulassungen enthalten, und bestimmte lokale Zulassungen erscheinen möglicherweise nicht auf der Liste. Einige Genehmigungen können sich im Laufe der Zeit ändern. Sie können den aktuellen Status unter danfoss.de einsehen oder sich bei Fragen an Ihren Danfoss-Vertreter vor Ort wenden. -
Seite 79: Statements For The Ak-Ui55 Bluetooth Display
L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. © Danfoss | Climate Solutions | 2022.06 BC364229688105de-000201 | 79... -
Seite 80: Online-Support
Der Danfoss Product Store Der Danfoss Product Store ist Ihr One-Stop-Shop für alles, was mit dem Produkt zu tun hat – egal, wo auf der Welt Sie sich be nden oder in welchem Bereich der Kühlbranche Sie tätig sind. Erhalten Sie schnellen Zugri auf wichtige Informationen wie Produktspezi kationen, Bestellnummern, technische Dokumentation, Zerti zierungen, Zubehör und mehr.
