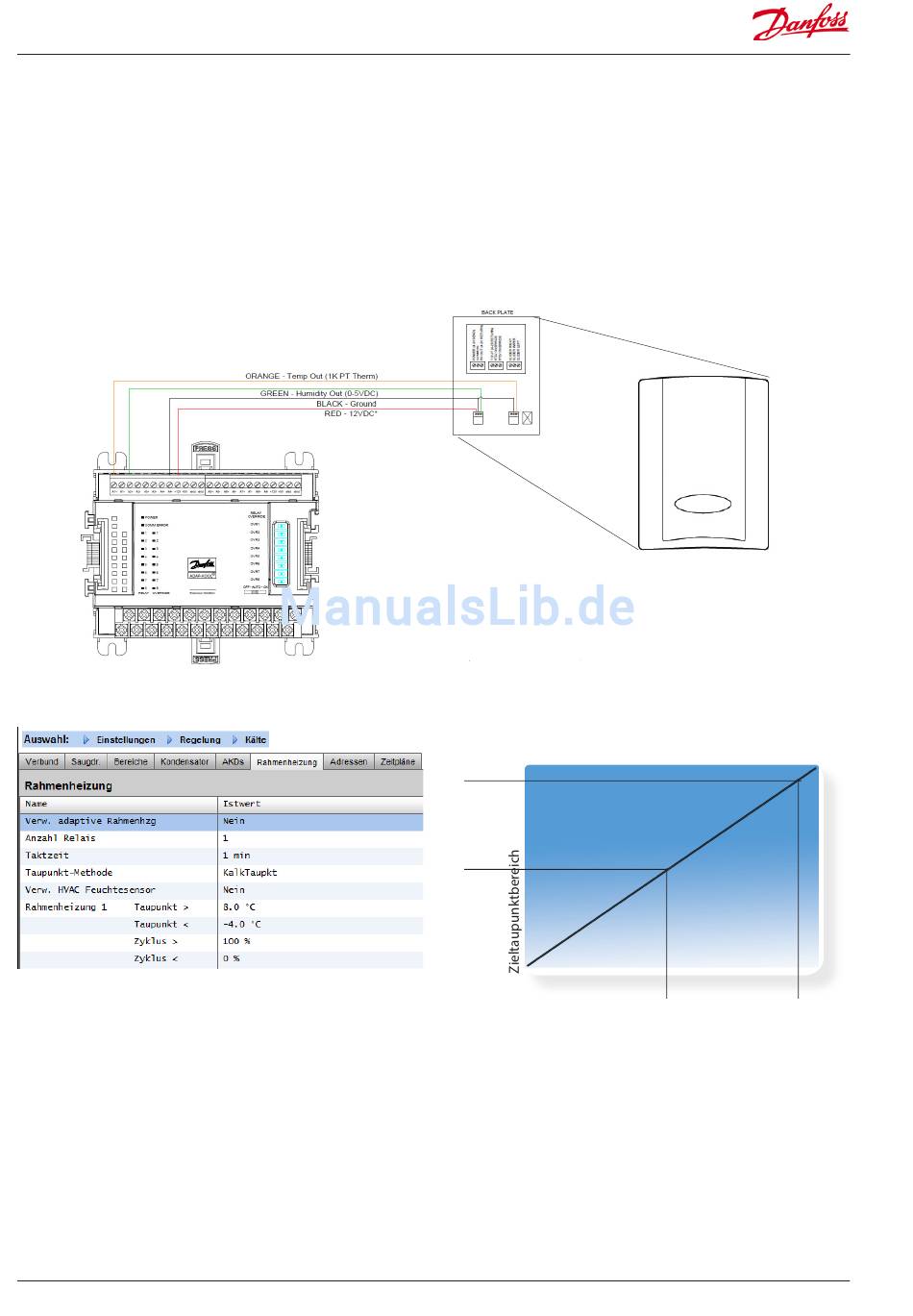

AK I/O-Relaisverfahren
Wählen Sie 'Nein' für die Zeile 'Verw. adaptive Rahmenhzg' aus.
Definieren Sie, wie viele Relais zur Regelung der
Rahmenheizungselemente verwendet werden (max. 30).
Taktzeit - Zur Bestimmung, über welchen Zeitpunkt die Relais
erregt werden, verwendet in Kombination mit dem unter dem
Taupunkt-Sollwert festgelegten Ausgangsprozentwert.
Taupunkt-Methode -Kalkulierter Taupunkt (Verwendung eines
kombinierten Temperatur-/Feuchtefühlers - Typ: EMHS3-1 wird
empfohlen. Siehe unten für ein Verdrahtungsbeispiel). Taupunkt
(Verwenden eines direkten Ausgangs vom Taupunktfühler)
Beispiel: Bei einem Taupunkt-Zielbereich von -4,0 bis 8,0 °C und
einer eingestellten Zykluszeit von 10 Minuten ist folgendes Verhalten
gegeben.
Bei einem Taupunkt von -4,0 °C beträgt der Relaisausgang 0 %
Bei einem Taupunkt von 8,0 °C beträgt der Relaisausgang 100 %
Bei einem Taupunkt von 2,0 °C beträgt der Relaisausgang 50 %
der Zykluszeit (5 Min. ein, 5 Min. aus)
Bei einem Taupunkt von 7,0 °C beträgt der Relaisausgang 90 %
der Zykluszeit (9 Min. ein, 1 Min. aus)
38
EMHS -3-1 Feuchtefühler (kombiniert Luftfeuchtigkeit und Temperatur):
12V/24V-Spannungsversorgung per E/A-Modulen
0-5V Relative Luftfeuchtigkeit
Temperaturfühler
Benutzerhandbuch
Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
Beispiel für Zieltaupunkt und Relaisausgang
%-Verhältnis
8.0
7.0
2.0
-4.0
0%
(0 Min)
Relaisausgang – prozentualer Anteil (basierend auf der
Zykluszeit)
100%
50%
90%
(5 Min. ein)
(9 Min. ein)
(5 Min. aus)
(1 Min. aus)
