Adaptives Verfahren (mit kompatiblen Danfoss-Verdampfer-
reglern)
Die adaptive Rahmenheizung ist eine Funktion, bei der mehrere
kompatible Verdampferregler zu einer Gruppe zusammengefasst
werden und Signale zum gegenwärtig berechneten Taupunkt
eines installierten Taupunkt-/Temperaturfühlers erhalten. Der
installierte Feuchte-/Temperaturfühler ist mit dem AK-SM
(per E/A) verbunden, und der berechnete Taupunktwert wird
an die angeschlossenen Verdampferregler gesendet. Durch
eine Regelung der Rahmenheizung anhand des tatsächlich
gemessenen Taupunkts können wesentliche Energieeinsparungen
erzielt werden. Im folgenden Abschnitt wird beschrieben,
wie eine aktive Rahmenheizung über den Danfoss AK-CC550
Verdampferregler konfiguriert werden kann (der Verdampferregler
ermöglicht die Verwendung des berechneten Taupunkts über den
Kommunikationsbus).
Wählen Sie 'Ja' für die Zeile 'Adaptive Rahmenheizung verwenden' ,
und wählen Sie (für dieses Beispiel) 'Berechneter Taupunkt'
als Taupunktverfahren aus. Bei der Beantwortung dieser
Fragen erstellt der AK-SM automatisch Fühlerpunkte, damit die
Feuchte- und Temperaturfühler definiert werden können. Wie
die nachstehende Abbildung zeigt, sind beim EMHS3-1-Fühler
Feuchte und Temperatur mit einem AK E/A-Modul verdrahtet,
die Anschlusspunkte der Fühler können anschließend auf der
Fühlerseite hinzugefügt werden (Konfiguration->Regelung-
>Kälte->Adressen)
Bei Verwendung des EMHS3-1-Fühlers werden
die Feuchte- und Temperaturfühler mit dem AK
E/A verbunden.
Auf der Registerkarte 'Adressen' befindet sich die
Sub-Registerkarte der Fühler, auf der Platine und
Punkt entsprechend eingestellt werden können
(entsprechend der physischen Anschlüsse am AK
E/A)

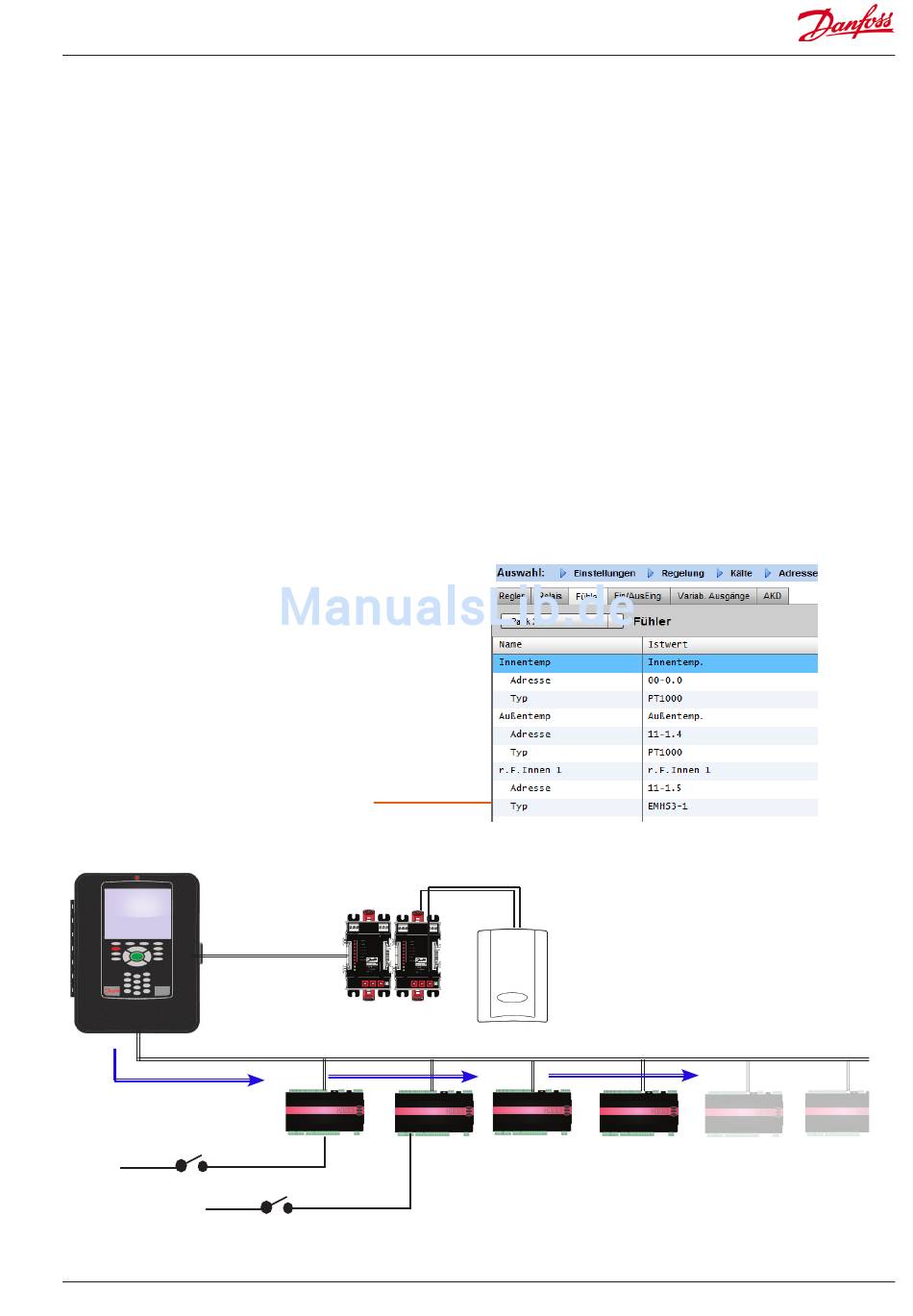

AK E/A-Module
Regler-Bus
An die Regler im Bus
gesendeter berechneter
Taupunkt
Rahmenheizungsrelais
AK-SM 800
01-1.3
01-1.4
Rahmenheizungsrelais
Benutzerhandbuch Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
EMHS3-1 Feuchte- und
Temperaturfühler
