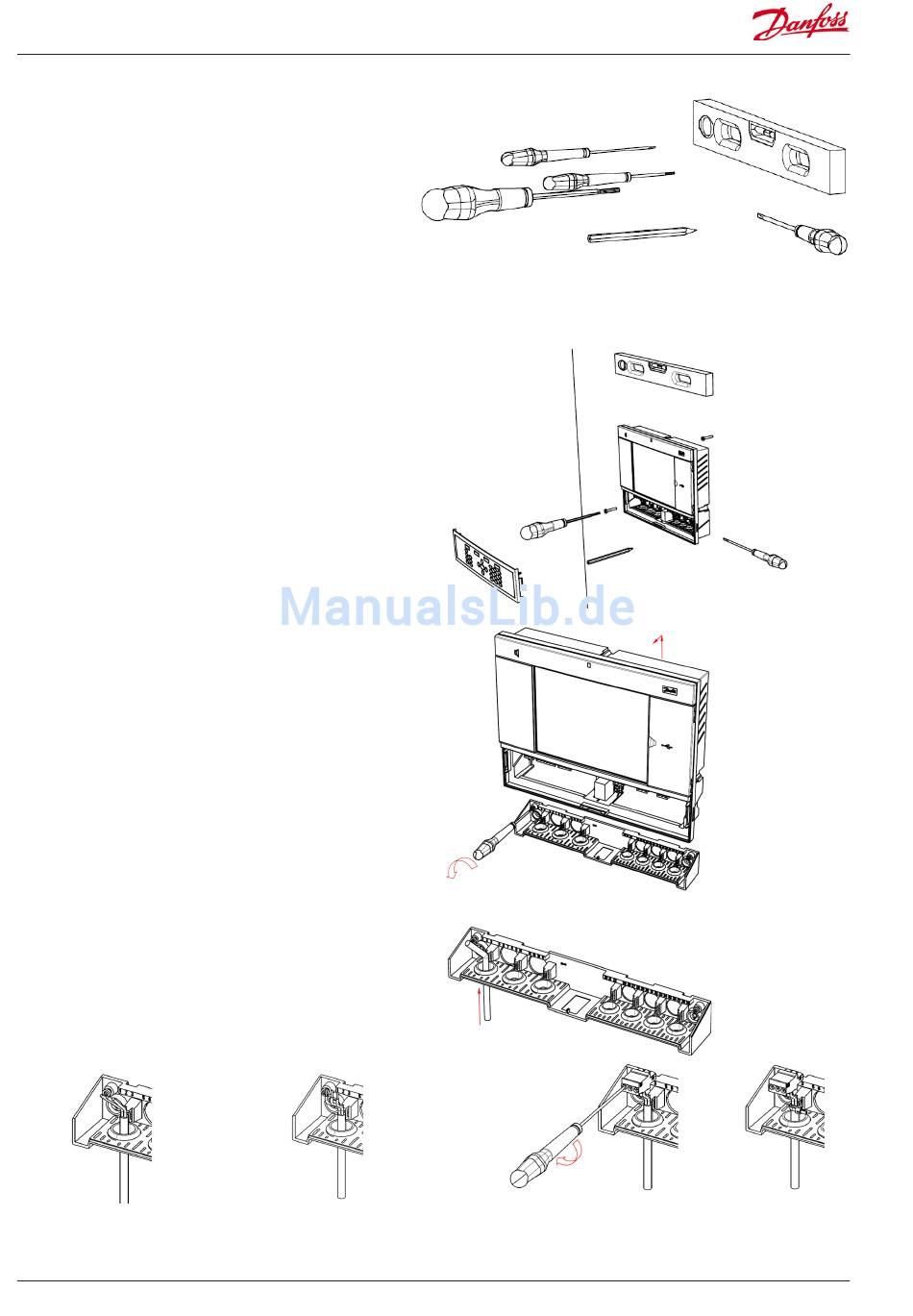

Installation
Benötigtes Werkzeug
Wasserwaage
Kleiner Schlitzschraubendreher für Anschlussschrauben
Torx-8-Schraubendreher zum Lösen der Elektronikeinheit und
zum Befestigen des Gerätes bei der Unterputzmontage
Schraubendreher zum Fixieren des AK-SM 800
Stift zum Markieren der beiden unteren Befestigungslöcher
Größerer Schlitzschrauberdreher zum Lösen des Montagedeckels
Wandmontagebox
Befestigen Sie die Schrauben an der Wand
Befestigen Sie die AK-SM 800 an den Schrauben
Lösen Sie den Montagedeckel (drei Seiten)
Entfernen Sie den Montagedeckel
Richten Sie die AK-SM 800 aus
Ist eine Bohrung erforderlich, markieren Sie die beiden Punkte
für die Schrauben des Anschlussteils.
Befestigen Sie das Anschlussteil an der Wand mit zwei weiteren
Schrauben
Wandmontage - Verdrahtung
Führen Sie die Kabel durch die Gummiringe
Abisolieren der
Kabel
6
Abisolieren
der Drähte
Benutzerhandbuch
Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
Befestigen Sie die Drähte am Anschlussstutzen
mit einem Schraubendreher
Zugentlastung
der Kabel
AK-SM 800
