Installations- und Bedienungsanleitung

4.4

Regelungsmodi, Sonderfunktionen, Sonderstatus und Einstellungen

Jeder der sieben Kanäle lässt sich einzeln auf einen von drei Regelmodis einstellen – 1S (1 Sensor),

PR (Power Regulation) und MOn/MOf (Manuell On/Of).

Die Reglerkonfigurationen für diese drei Modis sind:

Einzelsensor-Regelung mit Temperatursensor oder 1S: ein Temperatursensoreingang, ein

Relaisausgang;

Power Regulation-Regelung oder zeitproportionale Power Regulation (Leistungsregelung) bzw.

PR: kein Sensoreingang, ein Relaisausgang;

Heizungsregelung Manuell On und Manuell Of mit Einstellzeitperiode oder MOn und MOf:

kein Sensoreingang, ein Relaisausgang;

Zusammen mit jedem Regelungsmodus können einige Sonderfunktionen und -status eingerichtet

oder aktiviert/deaktiviert werden: „Relais Status RO/RC", „Kabel OK?", „Relais Test 5/30", „Kanal ON/

OFF" und „Gerät ON/OFF". Sonderfunktionen und Status sind in den folgenden Kapiteln spezifiziert.

Zusätzlich kann jeder Kanal mit dem Status „Nicht Aktiv" oder Aktiv = No eingerichtet werden.

Das bedeutet, dass der Kanal überhaupt nicht in Betrieb ist und im Hauptbildschirm wird eine

Leerzeile angezeigt.

4.4.1

Der Status Nicht Aktiv kann für Anwendungen herangezogen werden, bei denen nicht alle sieben

Kanäle erforderlich sind. Die Ansicht/Zeile für den nicht benutzten Kanal wird einfach vom Bild-

schirm gelöscht.

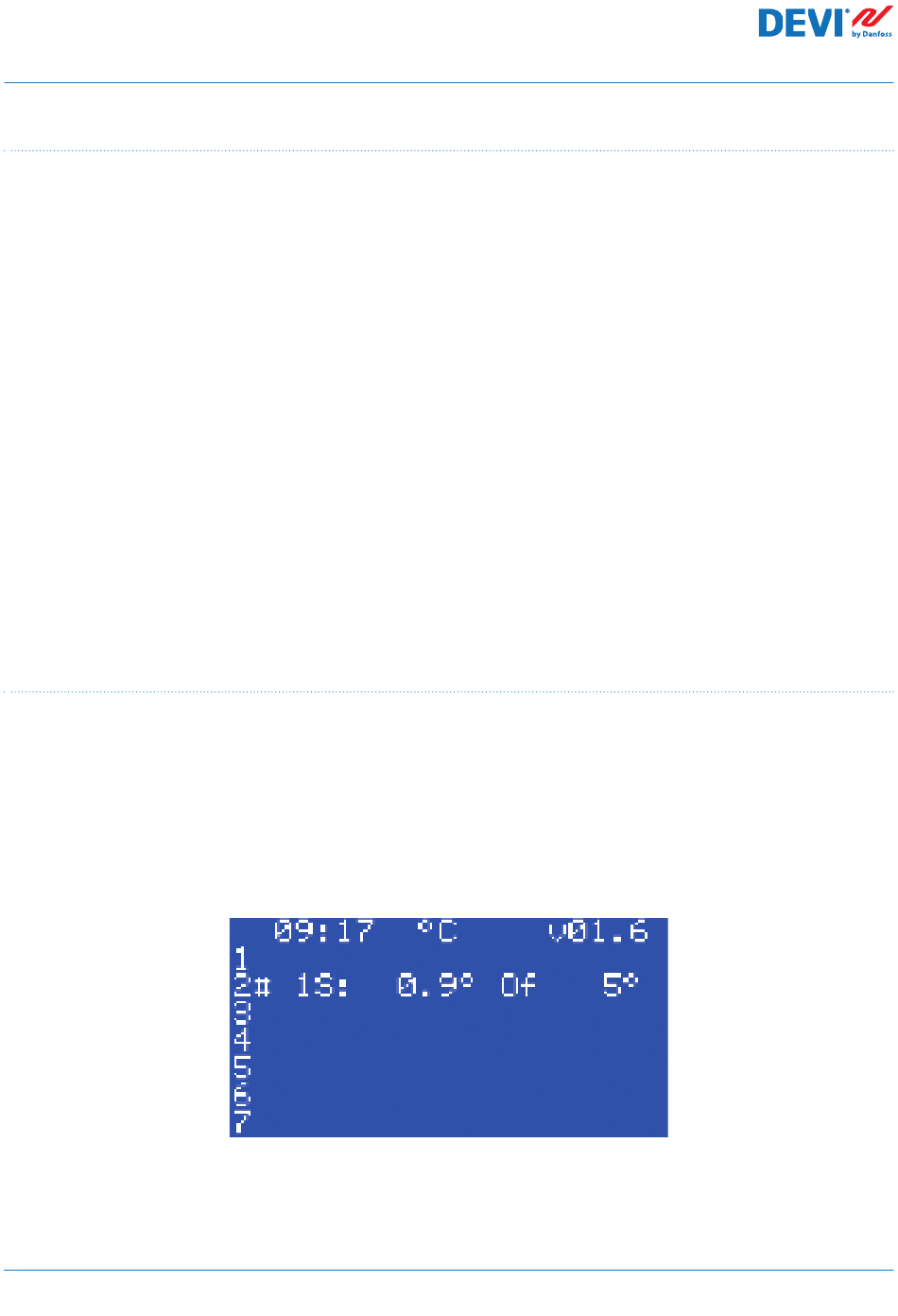

Übrigens wird in der Werkseinstellung für DEVIreg™ Multi von einem Aktiven Kanal #2 ausgegan-

gen. Der Hauptbildschirm mit dem einzigen Aktiven Kanal #2 sieht wie in der nachstehenden

Abbildung aus:
