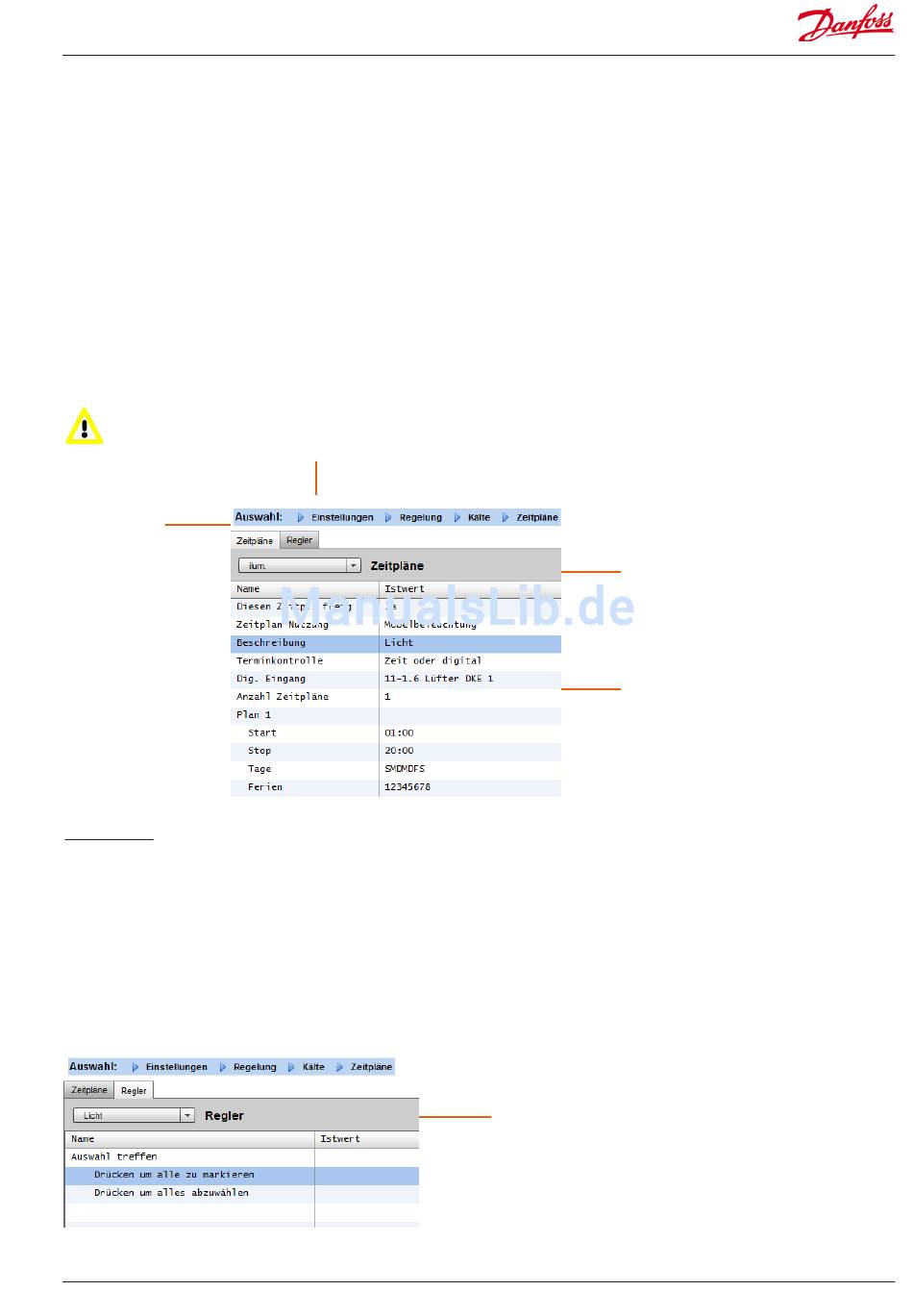

Der nachstehende Beispielbildschirm zeigt die verschiedenen
Bereiche der Zeitplankonfiguration; in diesem Beispiel wurde
der Zeitplan [Licht] basierend auf Zeit [AK-SM Zeit] oder Digital
Eingang auf einen Start um 04:30 bis 01:00 eingestellt. In
diesem Beispiel wurde der Digitaleingang im Abschnitt Divers
EIN/AUS unter Verwendung des AK E/A-Eingangs 01-1.1 bereits
definiert. Der Zeitplan wird nun wahr (ON), wenn der Digital-
schalter betätigt wird ODER die Zeit zwischen die Start-/
Stoppzeiten fällt.
Das Beispiel enthält auch aktive Zeitplantage, die als -MDMDFS
angezeigt werden. Sonntag (S) wurde abgewählt (-), daher gilt
der Zeitplan nur von Montag -> Samstag. d. h. S= Sonntag,
M=Montag, D=Dienstag, M=Mittwoch, D=Donnerstag,
F=Freitag, S=Samstag.
Nach Erstellung des Zeitplans müssen die entsprechenden
Stromkreis [Evap]-Regler ausgewählt werden – dies kann über
die Registerkarte Regler vorgenommen werden.
Hinweis: Eine Start-/Stoppzeit von 00:00 - 23:59 = immer EIN
Verwenden Sie die Registerkarte „Regler"
zur Zuweisung von Reglern zu Zeitplänen
Verwenden Sie das
Dropdown-Feld zur
Auswahl weiterer
Zeitpläne oder verwen-
den Sie die Tasten
Vorh./Nächst. auf dem
lokalen Tatenfeld
Navigieren Sie zur Registerkarte Regler zur Auflistung aller
konfigurierten Verdampferregler (wenn keine Regler aufgelistet
sind, stellen Sie sicher, dass der geeignete Reglertyp eingestellt
ist, wie auf der Hauptreglerseite definiert). Navigieren Sie über
das lokale Tastenfeld zu dem entsprechenden Regler und
drücken Sie die Eingabetaste. Hierdurch wird der Regler
'Ausgewählt' oder 'Nicht ausgewä' umgeschaltet. Alle auf
'Ausgewählt' eingestellten Regler werden Bestandteil des
Zeitplans.
Sobald die Konfiguration des Zeitplans abgeschlossen ist,
navigieren Sie zurück zur Registerkarte Zeitpläne und wählen
Sie für 'Diesen Zeitpl. freig.' JA aus
AK-SM 800
Benutzerhandbuch Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
Zur Aktivierung des Zeitplans auf JA
einstellen
Drücken Sie die Eingabetaste
zur Auswahl des vordefinier-
ten EIN/AUS-Eingangs
Verwenden Sie die Eingabeta-
ste zum Aus- oder Abwählen
von Reglern.
41
