2.0 Installation
2.1 Wichtige Informationen
für den Monteur
2.2 Standard-Montagekit
2.3 Installieren der Einheit
4 | BC309238530328de-000101
1. Das Gerät an Orten aufstellen, an denen
die Schutzklasse eingehalten wird, und das
Gehäuse möglichst nicht beschädigen, wenn
Löcher für den Sitz von Leitungen/Rohren
gebohrt werden.
2. Verwenden Sie keine multi-polaren Kabel mit
Phasen, die an induktive Lasten/Stromlasten
oder Signalleitungen (z. B. Fühler und Digitale
Eingänge) angeschlossen sind.
3. Verlegen Sie die Stromversorgungs- und
Signalkabel (Fühler/Sensoren und digitale
Eingänge) in den gleichen Kabelgängen oder
Kabelkanälen.
4. Kürzen Sie die Länge der Anschlussdrähte,
damit sich die Verdrahtung nicht spiralförmig
Für den Zusammenbau und die Verwendung ist Folgendes im Lieferumfang der elektronischen
Regeleinheit AK-RC 111 enthalten:
• 3 Dichtungen zum Einbau zwischen den Befestigungsschrauben und der Rückwand des Gehäuses;
• 1 Betriebs- und Wartungshandbuch

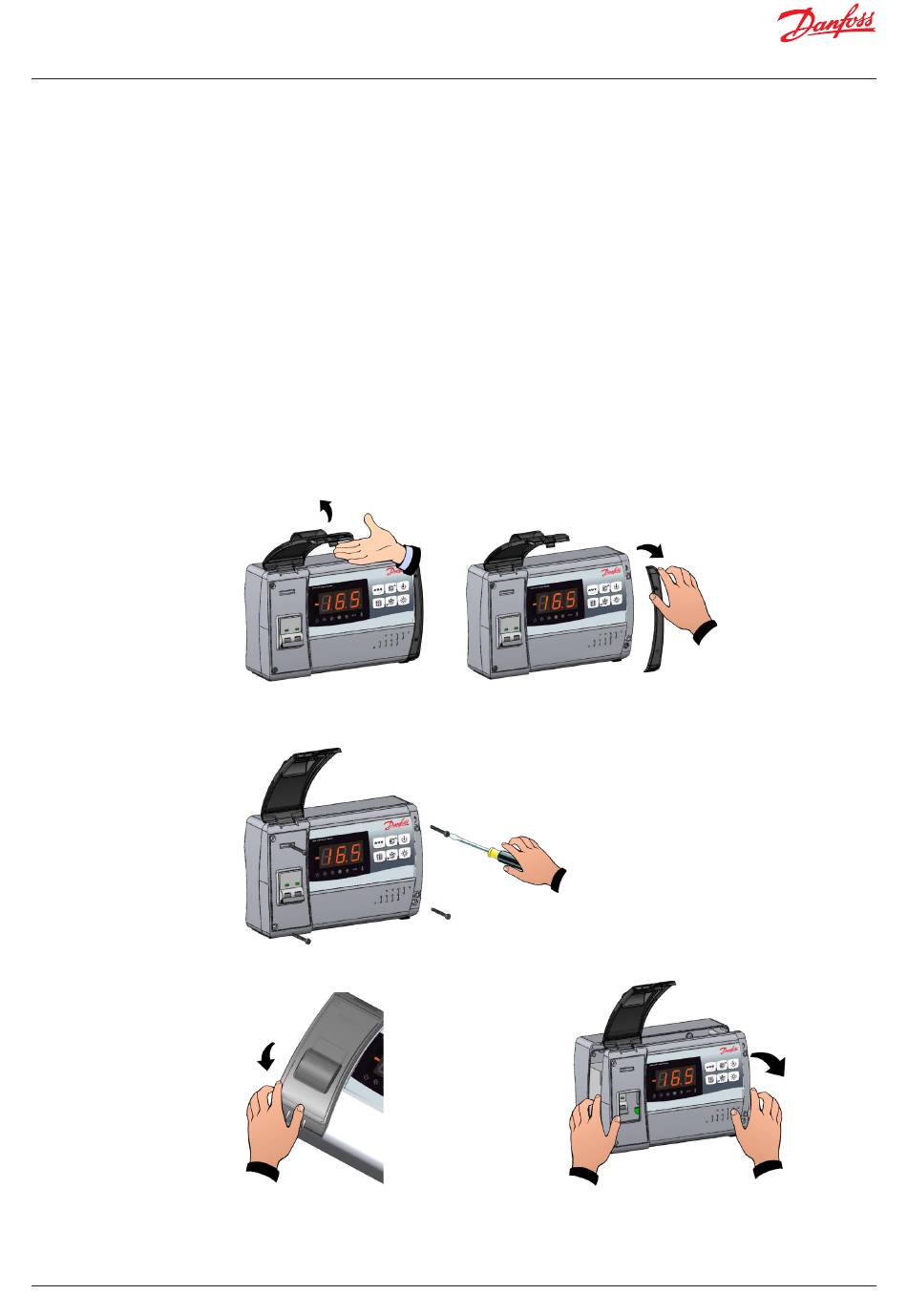

Abb. 1: Die transparente Abdeckung, die den magnetothermischen Ausschalter schützt, anheben und die
Schraubenabdeckung auf der rechten Seite entfernen.
Abb. 2 Schrauben Sie die vier Befestigungsschrauben
an der Vorderseite des Gehäuses ab.
Abb. 3 Den transparenten Schutz des
magnetothermischen Leistungsschalters schließen.
verdrehen kann, da dies eine schädliche
Auswirkung auf die Elektronik haben könnte.
5. Installieren Sie eine allgemeine Sicherung vor
dem elektronischen Regler (stromauf ).
6. Die ganze Verdrahtung muss einen für die
betreffenden Stromstärken passenden
Querschnitt haben.
7. Wenn für einen Fühler/Sensor eine
Verlängerung erforderlich ist, müssen die
Drähte einen Querschnitt von mindestens 1
mm² haben. Die Verlängerung oder Kürzung
von Fühlern könnte ihre Werkskalibrierung
verändern; überprüfen und kalibrieren
Sie daher die Fühler durch ein externes
Thermometer.
Abb. 4 Öffnen Sie die Vorderseite des Gehäuses, heben Sie
es an und schieben Sie die beiden Scharniere ganz heraus.
