Benutzerhandbuch | Optyma™ control AK-RC 113 dreiphasig

4.0 Installation

4.1 Standardausstattung
für Zusammenbau und
Verwendung
4.2 Mechanischer
Zusammenbau des
Bedientableaus
© Danfoss | DCS (vt) | 2020.02
Für den Zusammenbau und die Verwendung des elektrisches Bedientableaus AK-RC 113 ist Folgendes
im Lieferumfang enthalten:
• 4 Dichtungen zum Einbau zwischen den Befestigungsschrauben und der Rückwand des Gehäuses
• 1 Betriebs- und Wartungsanleitung
• 1 Schaltplan
• 1 Bohrschablone
• 2 NTC-Fühler 10K 1 %
• Jedes Tableau ist für die Wandmontage konstruiert; ein geeignetes Befestigungssystem muss je nach
Gewicht des Bedientableaus und der Art der Unterlage, auf der es befestigt wird, ausgewählt werden.
• Montieren Sie das Tableau an einem Ort, der seiner IP-Schutzart entspricht.
• Um die IP-Schutzart des Geräts aufrechtzuerhalten, müssen die Kabeldurchführungen und/oder die
Rohrklemmen die entsprechenden Eigenschaften aufweisen und korrekt zusammengebaut werden.
• Das Bedientableau für eine einfache Verwendung und einen internen Zugriff in einer gut
zugänglichen Höhe installieren. Die Bedienperson darf beim Arbeiten an dem Tableau keinen
gefährlichen Situationen ausgesetzt werden. Die Höhe über dem Boden muss allerdings zwischen
0,6 und 1,7 m betragen.
• Das elektrische Bedientableau muss in ausreichender Entfernung von Wärmequellen installiert
werden und möglichst vor Witterungseinflüssen geschützt sein.

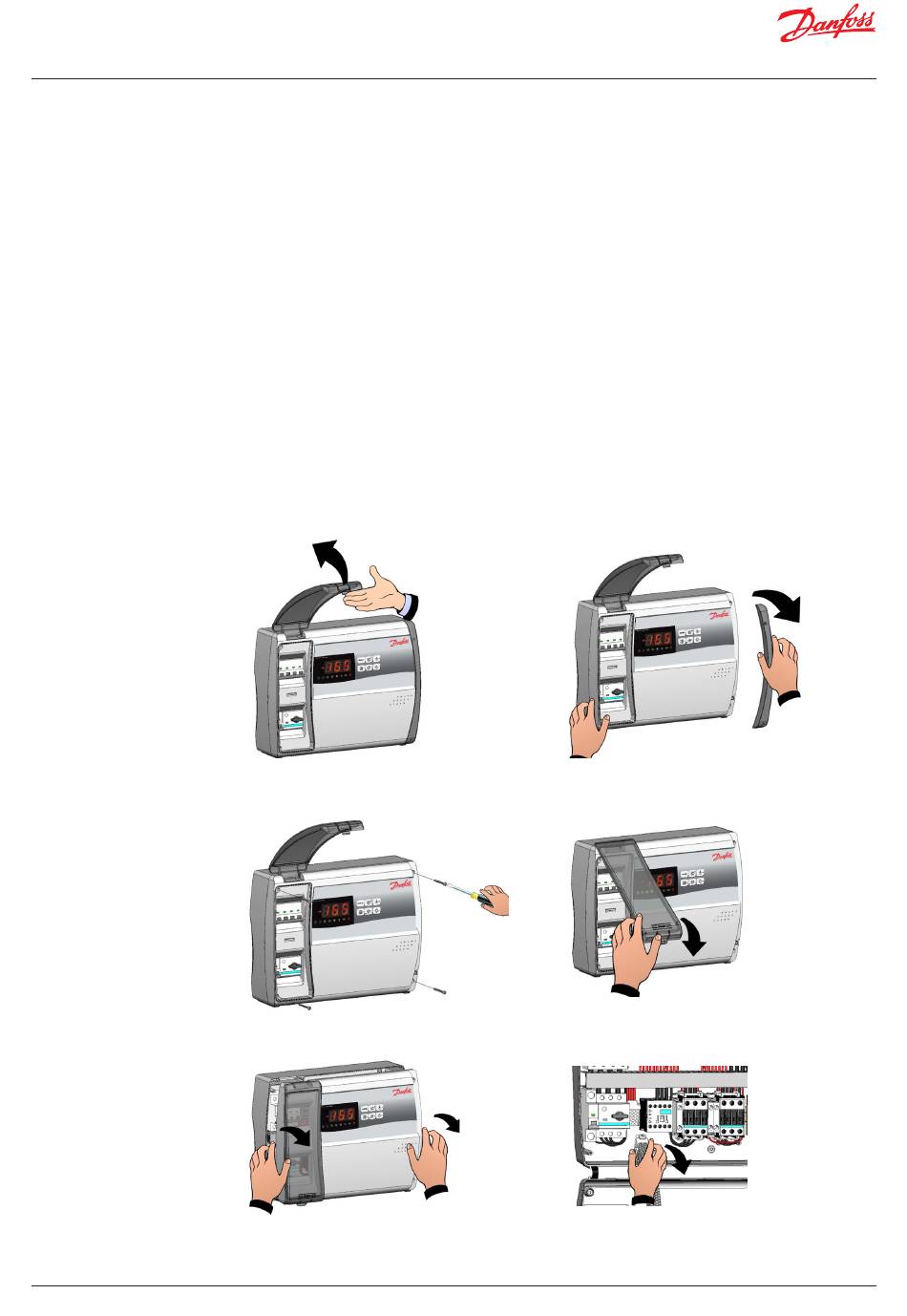

Folgende Schritte sind für seine ordnungsgemäße mechanische Montage erforderlich:
Abb. 1: Die transparente Abdeckung, die den
magnetothermischen Generalschalter schützt, anheben.
Abb. 3 Die vier Befestigungsschrauben der
Frontblende abschrauben.
Abb. 5 Die Frontblende durch Anheben öffnen und die
beiden schwarzen Scharniere bis zum Anschlag schieben.
Abb. 2 Die Schraubenabdeckung auf der rechten Seite
entfernen.
Abb. 4 Die transparente Abdeckung, die den
magnetothermischen Generalschalter schützt, schließen.
Abb. 6 Die Scharniere biegen und die Frontblende um 180°
nach unten drehen, um in das Tableauinnere zu gelangen
und den Leiterplattenanschluss zu trennen.
BC317523579312de-000101 | 5
