Löffelwechsel; Greifer - Ahlmann AS 65 Betriebsanleitung

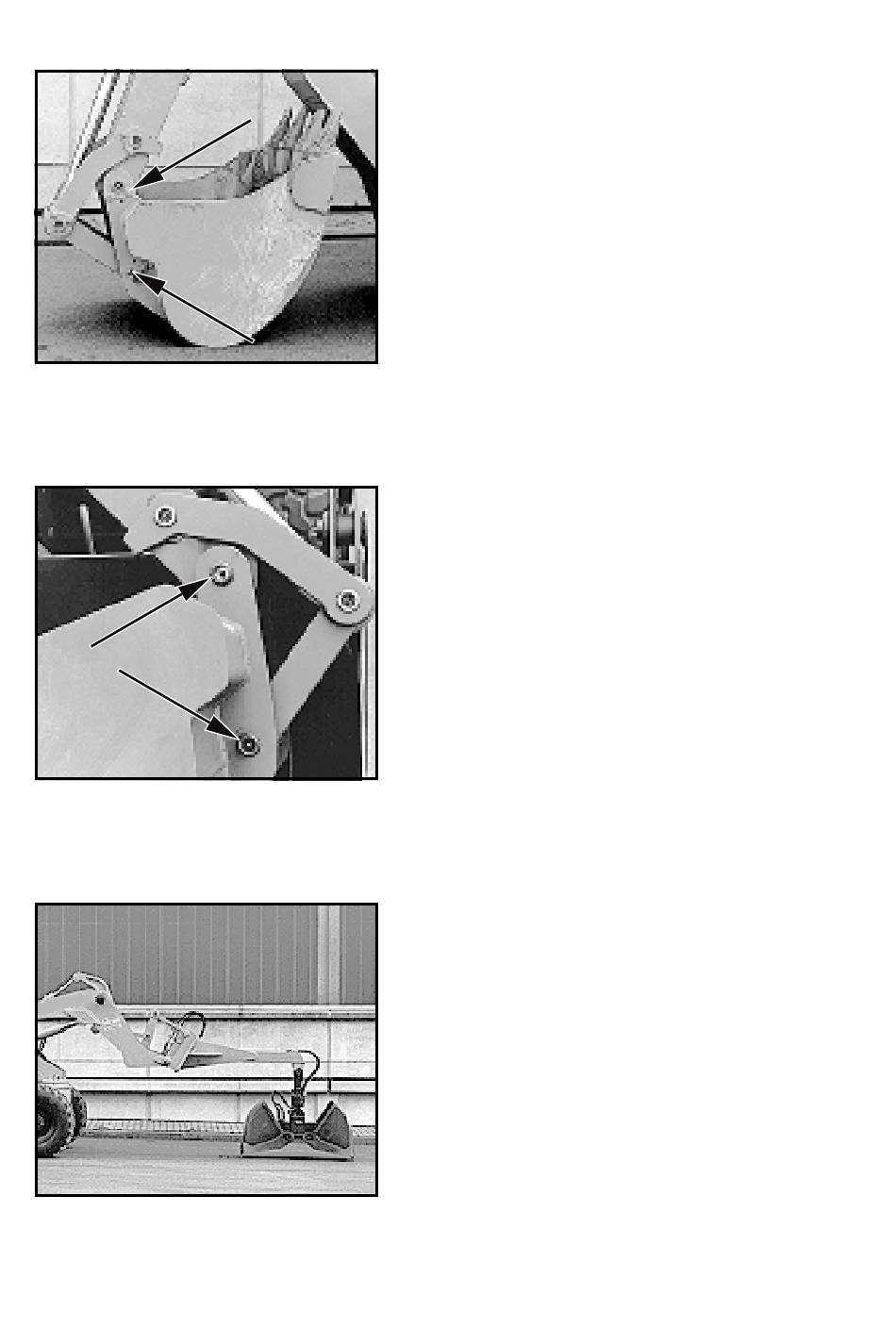

Bild 6-14
Bild 6-15
Bild 6-16
6-7
6.2.2.1 Löffelwechsel
(1) Schaufelarm anheben und
Schaufelarmstütze einlegen (1-1/
Pfeil).
(2) Frontbagger in die Lage brin-
gen, daß der Löffel mit seinem
Rücken auf dem Boden aufliegt.
(3) Motor abstellen.
(4) Druck aus den Hydraulik-
leitungen durch Hin- und Her-
bewegungen des Handhebels für
Zusatzhydraulik (4-9/5) beseitigen.
(5) Beide Kugelblockhähne
schließen (1-2/Pfeile).
(6) Bolzensicherungen (SW 19)
abschrauben (6-14/Pfeile).
(7) Lagerbolzen austreiben (6-15/
Pfeile) und Löffel entfernen.
(8) Der Anbau erfolgt in umge-
kehrter Reihenfolge zum Abbau.
HINWEIS
Das Typenschild des Löffels befin-
det sich auf der linken Außenseite.

6.2.3 Greifer

HINWEIS
- Bild 6-16 zeigt das Gerät mit
Greifer in weitester Auslage beim
Bodenanschnitt.
- Die Greiferbewegungen sind dem
Symbolschild des Handhebels für
Zusatzhydraulik (Seite 2-3) zu
entnehmen.
- Der Greifer kann um seine Hoch-
achse unbegrenzt nach links und
rechts gedreht werden.
S05D/S06D
