An- Und Abbau Von Anbaugeräten Ohne Hydraulischen Anschluß; Standard-/Leichtgutschaufel - Ahlmann AS 65 Betriebsanleitung

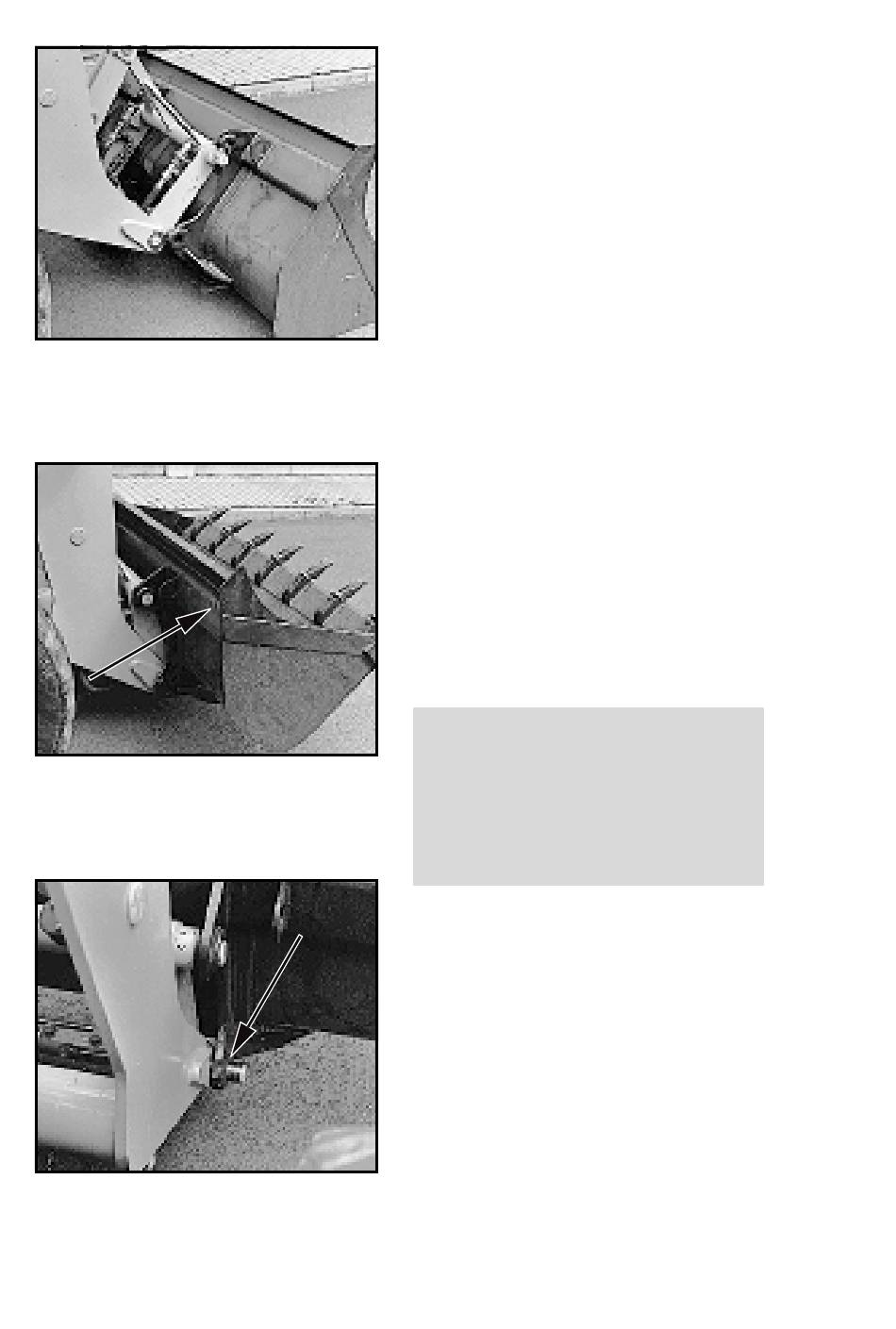

Bild 6-1
Bild 6-2
Bild 6-3
6-1
6 Anbaugeräte
6.1 An- und Abbau von
Anbaugeräten ohne hydrau-
lischen Anschluß
6.1.1 Standard-/Leichtgut-
schaufel
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heran-
fahren (6-1).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnellwech-
selvorrichtung Schaufel anheben bis
Schnellwechselvorrichtung anliegt
(6-2).
(4) Mit Handhebel für Zusatzhy-
draulik (4-9/5) Schaufel verriegeln
(6-3).
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-3/Pfeil).
(6) Ventilgeber für Zusatzhy-
draulik (4-9/5) durch Umlegen des
Kugelblockhahns (1-2) schließen
(waagerechte Position). Dadurch
wird ein unbeabsichtigtes Ent-
riegeln der Schaufel verhindert.
Abbau
(1) Schaufel auf den Boden stand-
sicher absetzen.
(2) Kugelblockhahn (1-2) des
Handhebels für Zusatzhydraulik
(4-9/5) umlegen (senkrechte Posi-
tion) und Schaufel entriegeln.
(3) Schnellwechselvorrichtung
abkippen und rückwärts heraus-
fahren.
S05D/S06D
