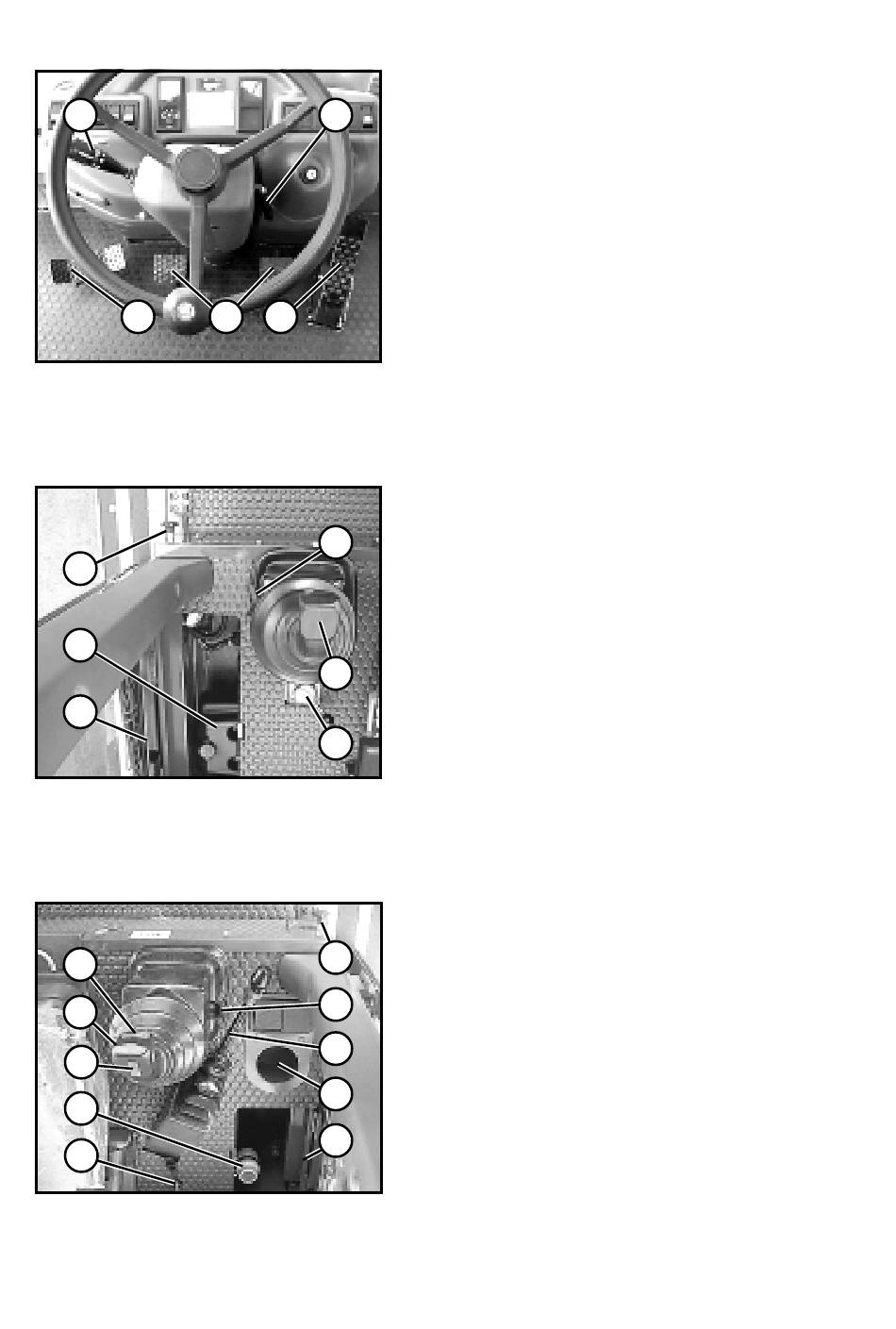

4.4

Bedienelemente

1 - Arretierung für Lenksäulen-
verstellung
- nach vorn/hinten
- in Lenksäulenachsrichtung
2 - Fahrpedal
3 - Doppelpedal für
Betriebsbremse/Inchung
4 - Fußpedal für Schwenken
5 - Multifunktionsschalter
- nach vorn:
- nach hinten: Blinker links
- Im Uhrzeigersinn drehen:
1. Stufe
2. Stufe
- oben
- unten
- Druckknopf - Signalhorn
Links neben Fahrersitz:
1 - Türöffner
2 - Wasserbehälter
für Scheibenwaschanlage
3 - Wartungsklappe
4 - Umschalthebel für Lenkung
5 - Ventilgeber
für Zusatzhydraulik
6 - Handrad für Konsolverstellung
Ventilgeber für Zusatzhydraulik
Rechts neben Fahrersitz:
1 - Hydraulische Fahrstufen:
- rechts - Stufe I: langsam
- links - Stufe II: schnell
2 - Ventilgeber
für Arbeitshydraulik
3 - Fahrschalter:
vorwärts/0/rückwärts
4 - Ausgleichsbehälter
für Bremsflüssigkeit
4a - Batteriehauptschalter
5 - Wartungsklappe
6 - Halter
7 - Handhebel
für Feststellbremse
8 - Handrad für Konsolverstellung
Ventilgeber für Arbeitshydraulik
9 - Türöffner
Blinker rechts
- Standlicht
- Fahrlicht
- Lichthupe
- Fernlicht
