EINBAUANLEITUNG

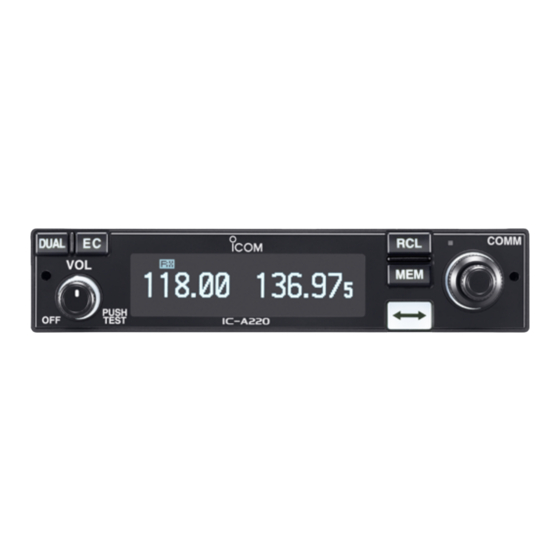

VHF-FLUGFUNKGERÄT
iA220
Zertifiziert nach TSO C128a und C169a
A-7186D-2EX-6
MITGELIEFERTES ZUBEHÖR
z
Folgende Zubehörteile gehören zum Lieferumfang des
Funkgeräts. Bitte überprüfen Sie die Vollzähligkeit.
q Einbaurahmen ................................................... 1
w 25-poliger Sub-D-Steckverbinder ........................ 1
e Anschlusspins (M39029/63-368) ........................... 25
r UNC-Schrauben (No. 4 × 3/8) .............................. 2
t K-Lock-Muttern (No. 4) ....................................... 2
y BNC-Buchsenadapter ....................................... 1
u Unterlegscheibe (Icom-Typ V) .............................. 1
i Klemmring ...................................................... 1
o Antennenkabel-Clip .......................................... 1
!0 Selbst befestigende Mutter (No. 6) ........................ 1
Nachfolgende Teile sind für den Einbau erforderlich,
gehören jedoch NICHT zum Lieferumfang.
• VHF-Antenne für das Flugfunkband
• verschiedene Kabel
• Antennenkabel mit BNC-Stecker (50 Ω)
• Schalter für die Montage auf der Instrumententafel
• Kopfhörer (500 Ω)
• Niederohmiges Kohle- oder dynamisches Mikrofon
• Vorverstärker für das dynamische Mikrofon
Icom, Icom Inc. und das Icom-Logo sind registrierte Marken der Icom Inc. (Japan) in Japan, in den Vereinigten Staaten, im Vereinigten Königreich, in Deutsch-
land, Frankreich, Spanien, Russland, Australien, Neuseeland und/oder anderen Ländern.
q
Vielen Dank für den Erwerb dieses Icom-Produkts
LESEN SIE ALLE BEDIENUNGS HINWEISE vor
Inbetriebnahme sorgfältig und vollständig durch.
w
e
y
u
i
o
!3
!4
!5
!6
!1 Schraube (No. 6 × 1/2) ....................................... 1
!2 Mutter (No. 6) ................................................... 1
!3 Crimp-Muttern (No. 6) ....................................... 6
!4 UNC-Muttern (No. 6) .......................................... 4
!5 Schrauben (No. 6 × 1/2) ....................................... 6
!6 COMM1-Aufkleber ............................................. 1
!7 COMM2-Aufkleber ............................................. 1
D COMM1- und COMM2-Aufkleber
Wenn zwei Funkgeräte eingebaut werden, kann man sie durch
Anbringen der mitgelieferten Aufkleber COMM1 und COMM2
leicht unterscheiden.
COMM1
r
t
!0
!1
!2
!7
COMM2
or
sticker
COMM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Icom IC-A220
Inhaltszusammenfassung für Icom IC-A220
- Seite 1 COMM • Vorverstärker für das dynamische Mikrofon Icom, Icom Inc. und das Icom-Logo sind registrierte Marken der Icom Inc. (Japan) in Japan, in den Vereinigten Staaten, im Vereinigten Königreich, in Deutsch- land, Frankreich, Spanien, Russland, Australien, Neuseeland und/oder anderen Ländern.
-
Seite 2: Technische Daten
Luftfahrzeugs und Funkgerät einbauen. Nach dem Einbau die Funktionsfähigkeit überprüfen. TECHNISCHE DATEN Modell Teilnummer Version Geräteklasse Kanalabstand Träger leistung Empfänger: D, E IC-A220T-2-01/ IC-A220 USA-06 8,33/25,0 kHz IC-A220T-2-02 Sender: 4, 6 (1) Teilnummer IC-A220T ) - ( ) - (... -
Seite 3: Hinweise Zum Einbau
HINWEISE ZUM EINBAU Anzahl der mitgelieferten Zubehörteile prüfen. Mitgelieferten Einbaurahmen und andere Teile montieren. Siehe z MITGELIEFERTES ZUBEHÖR. Siehe . ZUSAMMENBAU DES EINBAURAHMENS. Weitere für den Einbau erforderliche Gegenstände Einbauöffnung herstellen. bereitlegen. Siehe z MITGELIEFERTES ZUBEHÖR. Siehe ⁄0 HERSTELLEN DER EINBAUÖFFNUNG. Erforderliche Kabel vorbereiten. -
Seite 4: Kabelverbindungen Für Den 25-Poligen Sub-D-Steckverbinder
KABELVERBINDUNGEN FÜR DEN 25-POLIGEN SUB-D-STECKVERBINDER D Stromversorgungskabel D Audio-Verkabelung Zwei isolierte Leitungen mit mind. 0,5 mm Querschnitt zum Leitungen mit einem Querschnitt von 0,2 mm bis 0,5 mm Anschluss an Stromversorgung und Masse verwenden. verwenden. Rückansicht Rückansicht • Zwei Headsets mit Intercom PTT-Taste Intercom-Schalter Zusatz-Audio 1... -
Seite 5: Zusammenbau Des Einbaurahmens
ZUSAMMENBAU DES EINBAURAHMENS Koaxialstecker q Einbaurahmen L-Typ-BNC-Verbinder y BNC-LP (falls erforderlich, gesondert beschaffen) !0 Selbst befestigende Mutter o Antennenkabel-Clip u Unterlegscheibe y BNC-LP !2 Mutter i C-Klemmring !4 Schraube t K-Lock- Mutter q Einbau- rahmen !1 Schraube !3 Crimp-Mutter e Anschlusspins r UNC-Schrauben w 25-poliger Sub-D-Steckverbinder... -
Seite 6: Herstellen Der Einbauöffnung
HERSTELLEN DER EINBAUÖFFNUNG ⁄0 D Hinweise zum Herstellen der Einbauöffnung Das IC-A210E lässt sich mithilfe des im Lieferumfang befind- Der Einbaurahmen hat oben, unten und an den Seiten lichen Einbaurahmens sicher installieren. mehrere 0,6 mm hohe Auswölbungen, damit der richtige Dabei berücksichtigen, dass die Kabel und die Anschlüsse Abstand eingehalten wird. -
Seite 7: Einbau In Den Einbaurahmen
EINBAU IN DEN EINBAURAHMEN ⁄1 D Funkgerät einbauen Frontplatte von der Haupteinheit abbauen. - Inbusschlüssel ( ⁄ '' = 2,381 mm) benutzen. VORSICHT: Sicherstellen, dass das Kabel zwischen - Vorsichtig das Kabel von der Frontplatte abziehen Funkgerät und Frontplatte fest angeschlossen ist, da das (Abb. - Seite 8 Versionsnummer wird bei geringfügigen Softwareänderungen erhöht. D Liste der TSO-Richtlinienabweichungen Abweichung TSO/ETSO 1. Icom wurde abweichend von der TSO gestattet, das Gerät außen mit einer Seriennummer anstelle des Herstellungsdatums zu kennzeichnen. 2. Icom wurde abweichend von der TSO gestattet, den Standard RTCA/DO-160G anstelle früherer Ver- sionen als Standard für Umwelteinflüsse und Tests...
