3

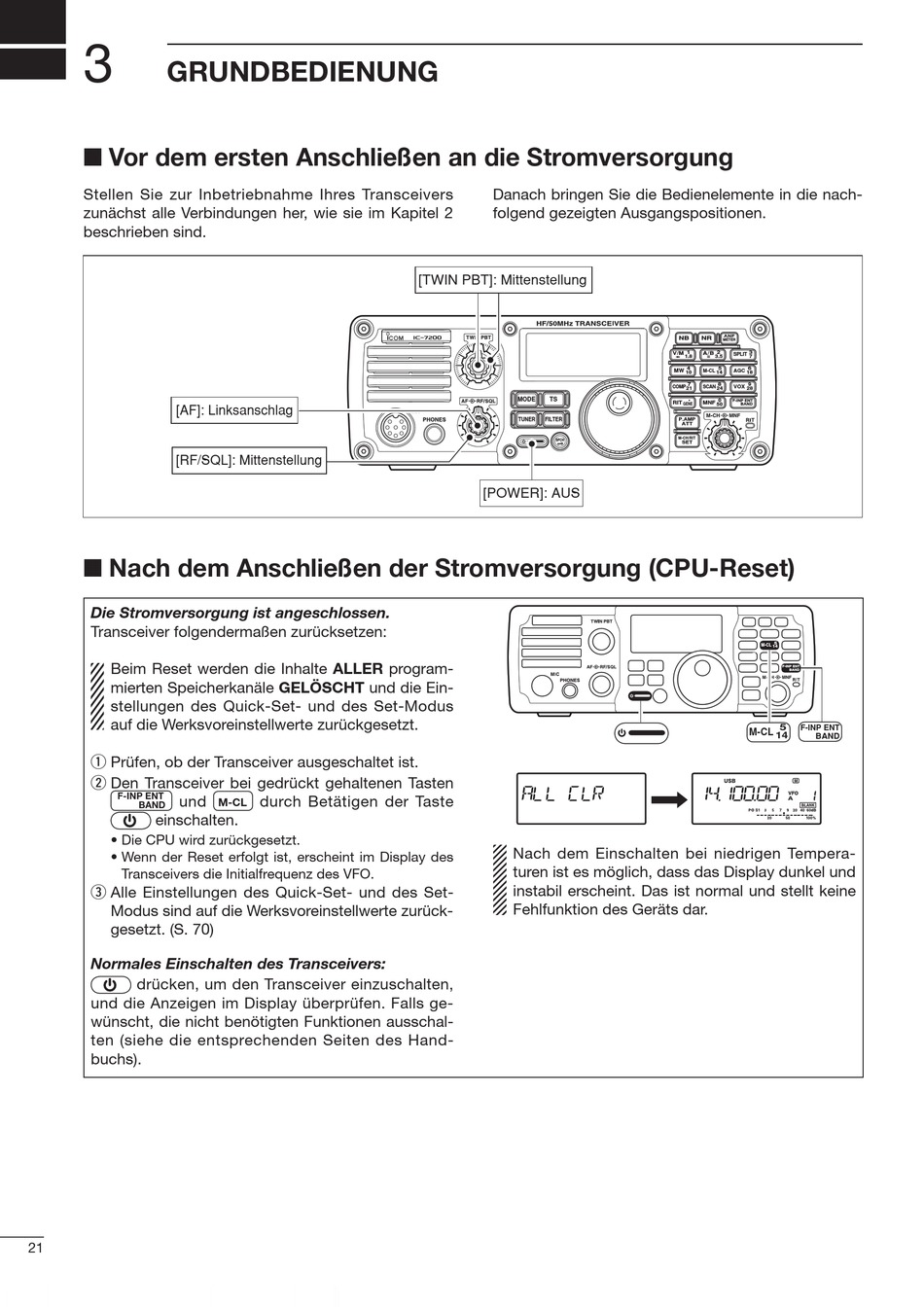

GRUNDBEDIENUNG
Vor dem ersten Anschließen an die Stromversorgung
Stellen Sie zur Inbetriebnahme Ihres Transceivers
zunächst alle Verbindungen her, wie sie im Kapitel 2
beschrieben sind.
[AF]: Linksanschlag
[RF/SQL]: Mittenstellung
Nach dem Anschließen der Stromversorgung (CPU-Reset)
Die Stromversorgung ist angeschlossen.
Transceiver folgendermaßen zurücksetzen:
Beim Reset werden die Inhalte ALLER program-
mierten Speicherkanäle GELÖSCHT und die Ein-
stellungen des Quick-Set- und des Set-Modus
auf die Werksvoreinstellwerte zurückgesetzt.
q Prüfen, ob der Transceiver ausgeschaltet ist.
w Den Transceiver bei gedrückt gehaltenen Tasten
F-INP ENT
und
BAND
einschalten.
• Die CPU wird zurückgesetzt.
• Wenn der Reset erfolgt ist, erscheint im Display des
Transceivers die Initialfrequenz des VFO.
e Alle Einstellungen des Quick-Set- und des Set-
Modus sind auf die Werksvoreinstellwerte zurück-
gesetzt. (S. 70)
Normales Einschalten des Transceivers:
drücken, um den Transceiver einzuschalten,
und die Anzeigen im Display überprüfen. Falls ge-
wünscht, die nicht benötigten Funktionen ausschal-
ten (siehe die entsprechenden Seiten des Hand-
buchs).
21
durch Betätigen der Taste
M-CL
Danach bringen Sie die Bedienelemente in die nach-
folgend gezeigten Ausgangspositionen.
[TWIN PBT]: Mittenstellung
i7200
MODE
TS
TUNER
FILTER
SPCH
[POWER]: AUS
Nach dem Einschalten bei niedrigen Tempera-
turen ist es möglich, dass das Display dunkel und
instabil erscheint. Das ist normal und stellt keine
Fehlfunktion des Geräts dar.
ANF
NB
NR
METER
1
2
3
V/M
A/B
SPLIT
1.8
=
3.5
7
4
5
6
MW
M-CL
AGC
10
14
18
7
8
9
COMP
SCAN
VOX
21
24
28
.
0
F-INP
ENT
RIT
MNF
GENE
50
BAND
P.AMP
ATT
M-CH/RIT
SET
ANF
NB
NR
METER
2
V/M
1
A/B
3
SPLIT
1.8
=
3.5
7
4
5
6
MW
M-CL
AGC
10
14
18
7
8
9
COMP
SCAN
VOX
21
24
28
.
MODE
TS
0
F-INP
ENT
RIT
MNF
GENE
50
BAND
TUNER
FILTER
P.AMP
ATT
M-CH/RIT
SPCH
SET
5
F-INP ENT
M-CL
14
BAND
