1
GERÄTEBESCHREIBUNG

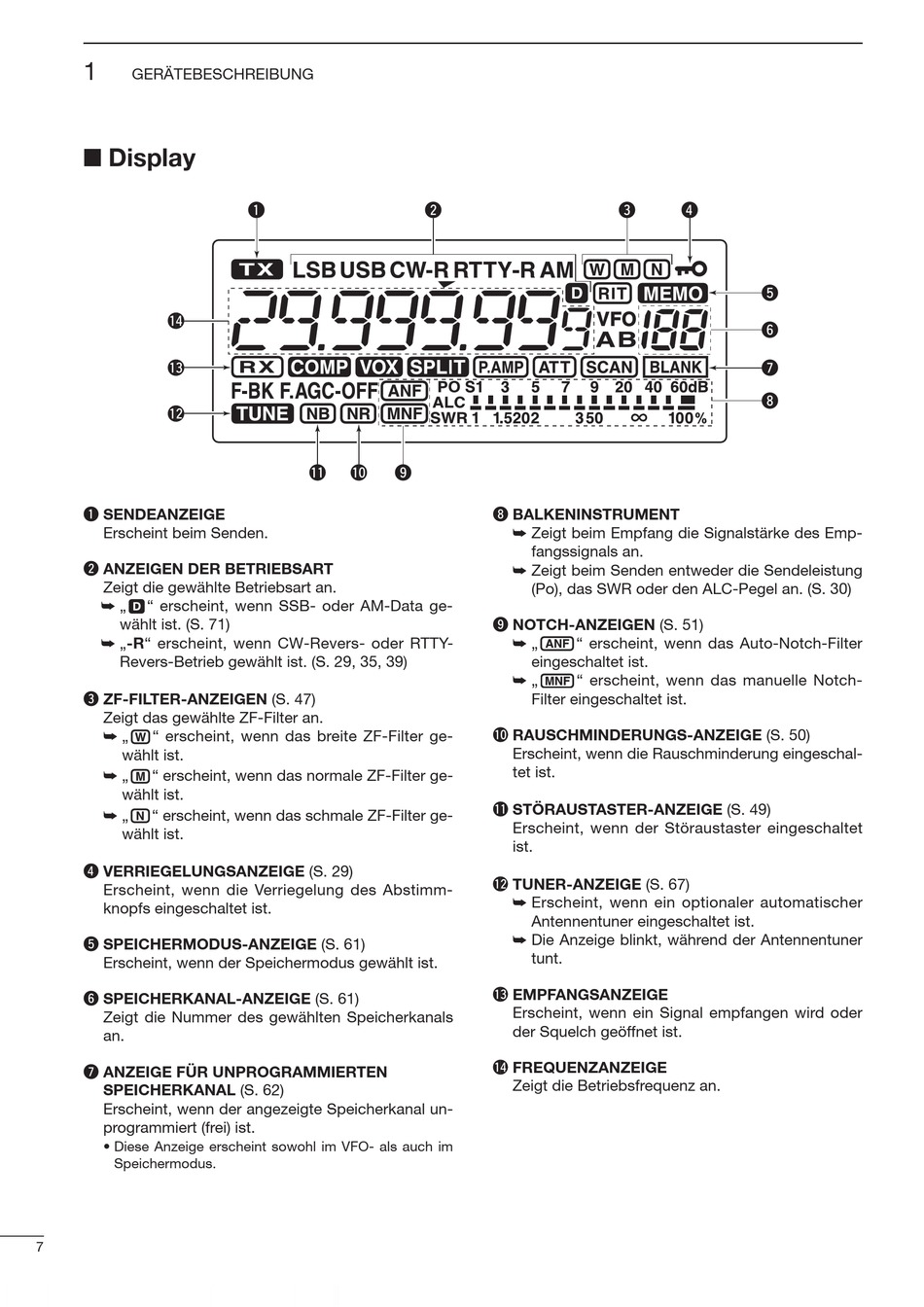

Display
!4
!3
!2
q SENDEANZEIGE
Erscheint beim Senden.
w ANZEIGEN DER BETRIEBSART
Zeigt die gewählte Betriebsart an.
„
" erscheint, wenn SSB- oder AM-Data ge-
wählt ist. (S. 71)
„-R" erscheint, wenn CW-Revers- oder RTTY-
Revers-Betrieb gewählt ist. (S. 29, 35, 39)
e ZF-FILTER-ANZEIGEN (S. 47)
Zeigt das gewählte ZF-Filter an.
„
" erscheint, wenn das breite ZF-Filter ge-
wählt ist.
„
" erscheint, wenn das normale ZF-Filter ge-
wählt ist.
„
" erscheint, wenn das schmale ZF-Filter ge-
wählt ist.
r VERRIEGELUNGSANZEIGE (S. 29)
Erscheint, wenn die Verriegelung des Abstimm-
knopfs eingeschaltet ist.
t SPEICHERMODUS-ANZEIGE (S. 61)
Erscheint, wenn der Speichermodus gewählt ist.
y SPEICHERKANAL-ANZEIGE (S. 61)
Zeigt die Nummer des gewählten Speicherkanals
an.
u ANZEIGE FÜR UNPROGRAMMIERTEN
SPEICHERKANAL (S. 62)
Erscheint, wenn der angezeigte Speicherkanal un-
programmiert (frei) ist.
• Diese Anzeige erscheint sowohl im VFO- als auch im
Speichermodus.
7
q
!1
!0
o
w
i BALKENINSTRUMENT
Zeigt beim Empfang die Signalstärke des Emp-
fangssignals an.
Zeigt beim Senden entweder die Sendeleistung
(Po), das SWR oder den ALC-Pegel an. (S. 30)
o NOTCH-ANZEIGEN (S. 51)
„
" erscheint, wenn das Auto-Notch-Filter
eingeschaltet ist.
„
" erscheint, wenn das manuelle Notch-
Filter eingeschaltet ist.
!0 RAUSCHMINDERUNGS-ANZEIGE (S. 50)
Erscheint, wenn die Rauschminderung eingeschal-
tet ist.
!1 STÖRAUSTASTER-ANZEIGE (S. 49)
Erscheint, wenn der Störaustaster eingeschaltet
ist.
!2 TUNER-ANZEIGE (S. 67)
Erscheint, wenn ein optionaler automatischer
Antennentuner eingeschaltet ist.
Die Anzeige blinkt, während der Antennentuner
tunt.
!3 EMPFANGSANZEIGE
Erscheint, wenn ein Signal empfangen wird oder
der Squelch geöffnet ist.
!4 FREQUENZANZEIGE
Zeigt die Betriebsfrequenz an.
e
r
t
y
u
i
