2
VERKABELUNG UND ANSCHLÜSSE

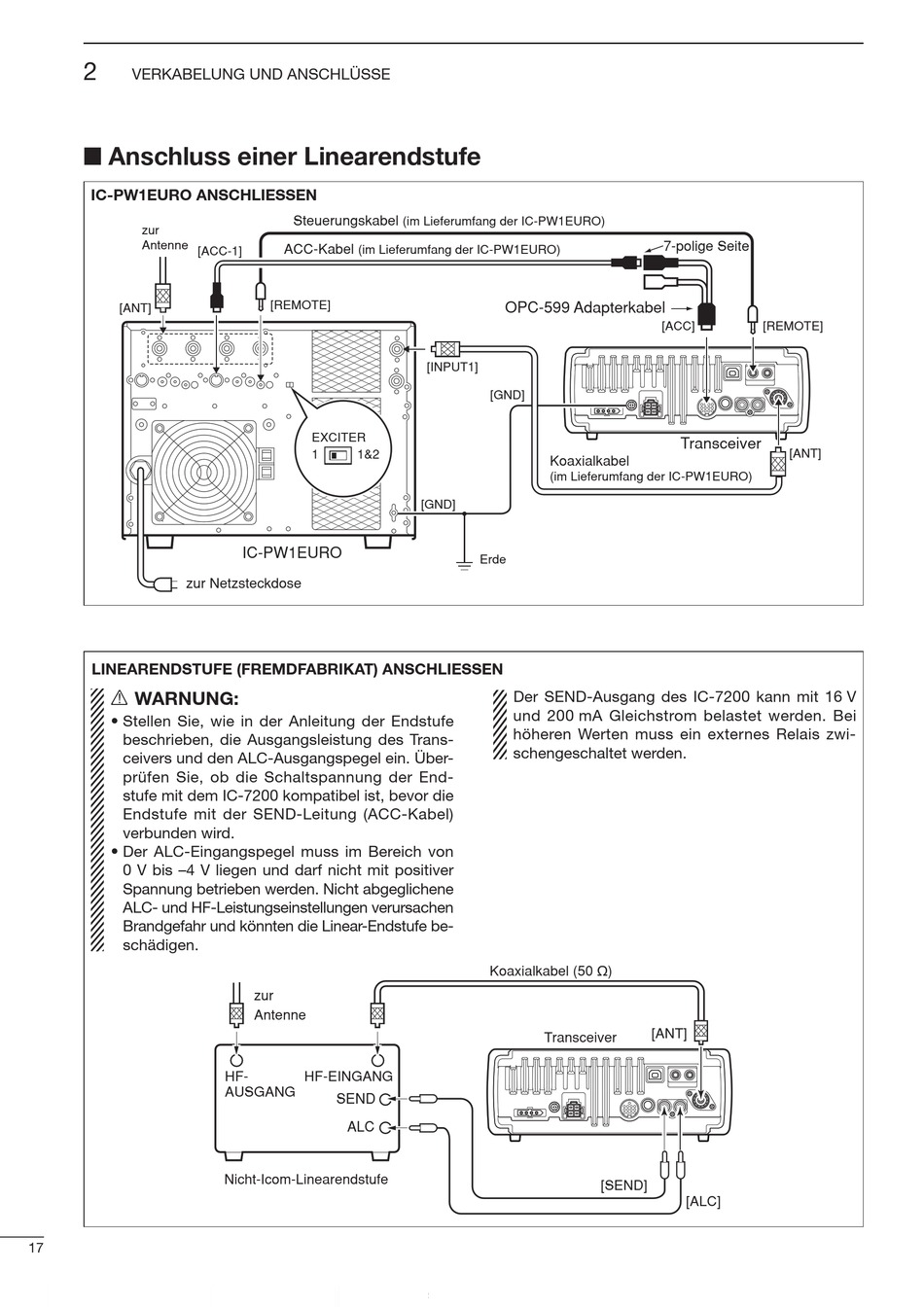

Anschluss einer Linearendstufe
IC-PW1EURO ANSCHLIESSEN
zur
Antenne [ACC-1]
[ANT]
zur Netzsteckdose
LINEARENDSTUFE (FREMDFABRIKAT) ANSCHLIESSEN
R WARNUNG:
• Stellen Sie, wie in der Anleitung der Endstufe
beschrieben, die Ausgangsleistung des Trans-
ceivers und den ALC-Ausgangspegel ein. Über-
prüfen Sie, ob die Schaltspannung der End-
stufe mit dem IC-7200 kompatibel ist, bevor die
Endstufe mit der SEND-Leitung (ACC-Kabel)
verbunden wird.
• Der ALC-Eingangspegel muss im Bereich von
0 V bis –4 V liegen und darf nicht mit positiver
Spannung betrieben werden. Nicht abgeglichene
ALC- und HF-Leistungseinstellungen verursa chen
Brandgefahr und könnten die Linear-Endstufe be-
schädigen.
17
Steuerungskabel
ACC-Kabel
(im Lieferumfang der IC-PW1EURO)
[REMOTE]
EXCITER
1
1&2
IC-PW1EURO
zur
Antenne
HF-
HF-EINGANG
AUSGANG
SEND
ALC
Nicht-Icom-Linearendstufe
(im Lieferumfang der IC-PW1EURO)
OPC-599 Adapterkabel
[INPUT1]
[GND]
Koaxialkabel
(im Lieferumfang der IC-PW1EURO)
[GND]
Erde
Der SEND-Ausgang des IC-7200 kann mit 16 V
und 200 mA Gleichstrom belastet werden. Bei
höheren Werten muss ein externes Relais zwi-
schengeschaltet werden.
Koaxialkabel (50 ø)
Transceiver
7-polige Seite
[ACC]
[REMOTE]
Transceiver
[ANT]
[SEND]
[ALC]
[ANT]
