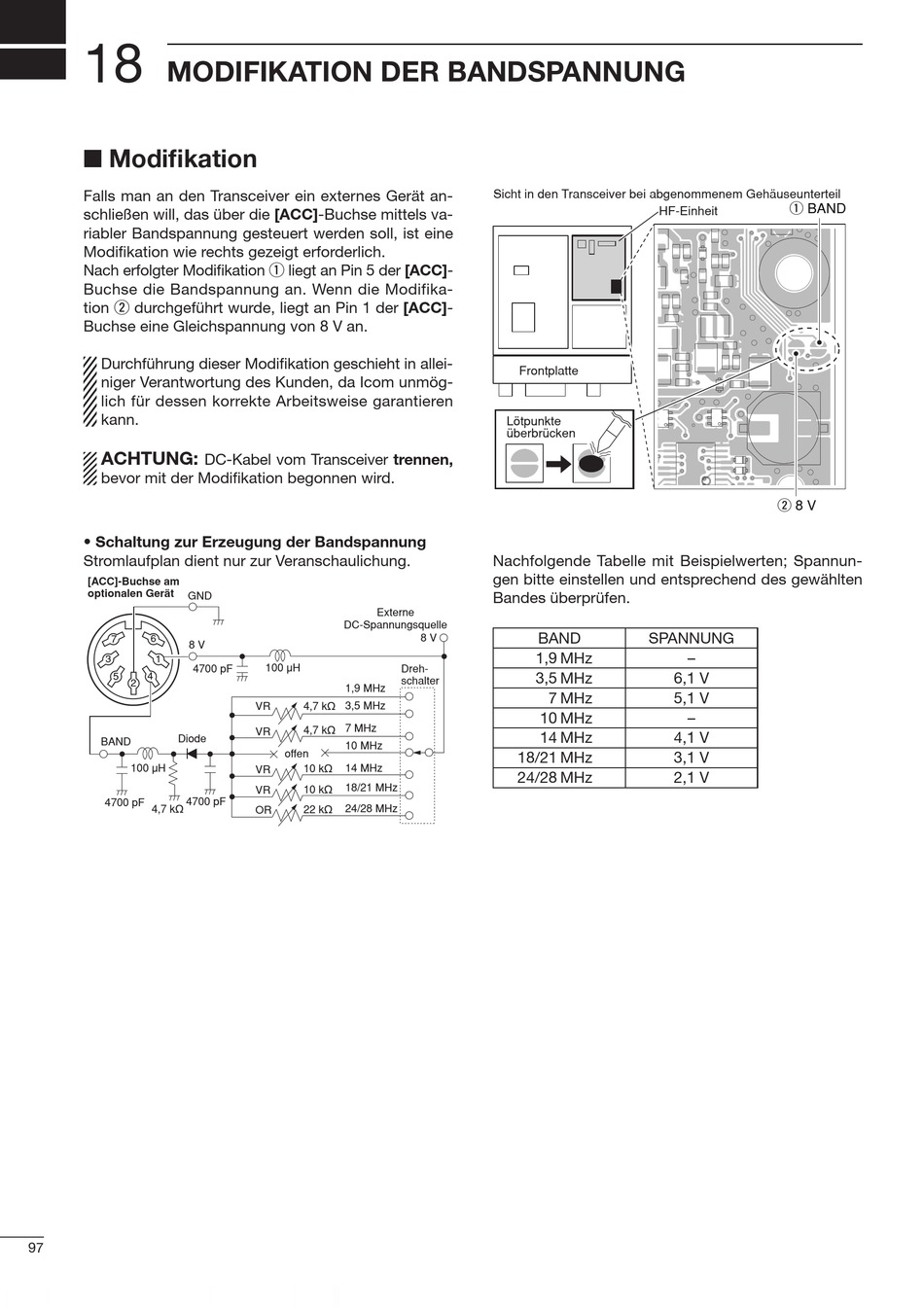

MODIFIKATION DER BANDSPANNUNG

Modifi kation
Falls man an den Transceiver ein externes Gerät an-
schließen will, das über die [ACC]-Buchse mittels va-
riabler Bandspannung gesteuert werden soll, ist eine
Modifi kation wie rechts gezeigt erforderlich.
Nach erfolgter Modifi kation q liegt an Pin 5 der [ACC]-
Buchse die Bandspannung an. Wenn die Modifika-
tion w durchgeführt wurde, liegt an Pin 1 der [ACC]-
Buchse eine Gleichspannung von 8 V an.
Durchführung dieser Modifi kation geschieht in allei-
niger Verantwortung des Kunden, da Icom unmög-
lich für dessen korrekte Arbeitsweise garantieren
kann.
ACHTUNG:
bevor mit der Modifi kation begonnen wird.
• Schaltung zur Erzeugung der Bandspannung
Stromlaufplan dient nur zur Veranschaulichung.
[ACC]-Buchse am
optionalen Gerät
GND
6
7
8 V
3
1
4700 pF
5
4
2
Diode
BAND
100 µH
4700 pF
4700 pF
4,7 kø
97
DC-Kabel vom Transceiver trennen,
Externe
DC-Spannungsquelle
100 µH
1,9 MHz
3,5 MHz
VR
4,7 kø
7 MHz
4,7 kø
VR
10 MHz
offen
10 kø
14 MHz
VR
18/21 MHz
VR
10 kø
24/28 MHz
OR
22 kø
Sicht in den Transceiver bei abgenommenem Gehäuseunterteil
Frontplatte
Lötpunkte
überbrücken
Nachfolgende Tabelle mit Beispielwerten; Spannun-
gen bitte einstellen und entsprechend des gewählten
Bandes überprüfen.
BAND
8 V
1,9 MHz
Dreh-
3,5 MHz
schalter
7 MHz
10 MHz
14 MHz
18/21 MHz
24/28 MHz
q
BAND
HF-Einheit
w
8 V
SPANNUNG
6,1 V
5,1 V
4,1 V
3,1 V
2,1 V
