4
EMPFANGEN UND SENDEN

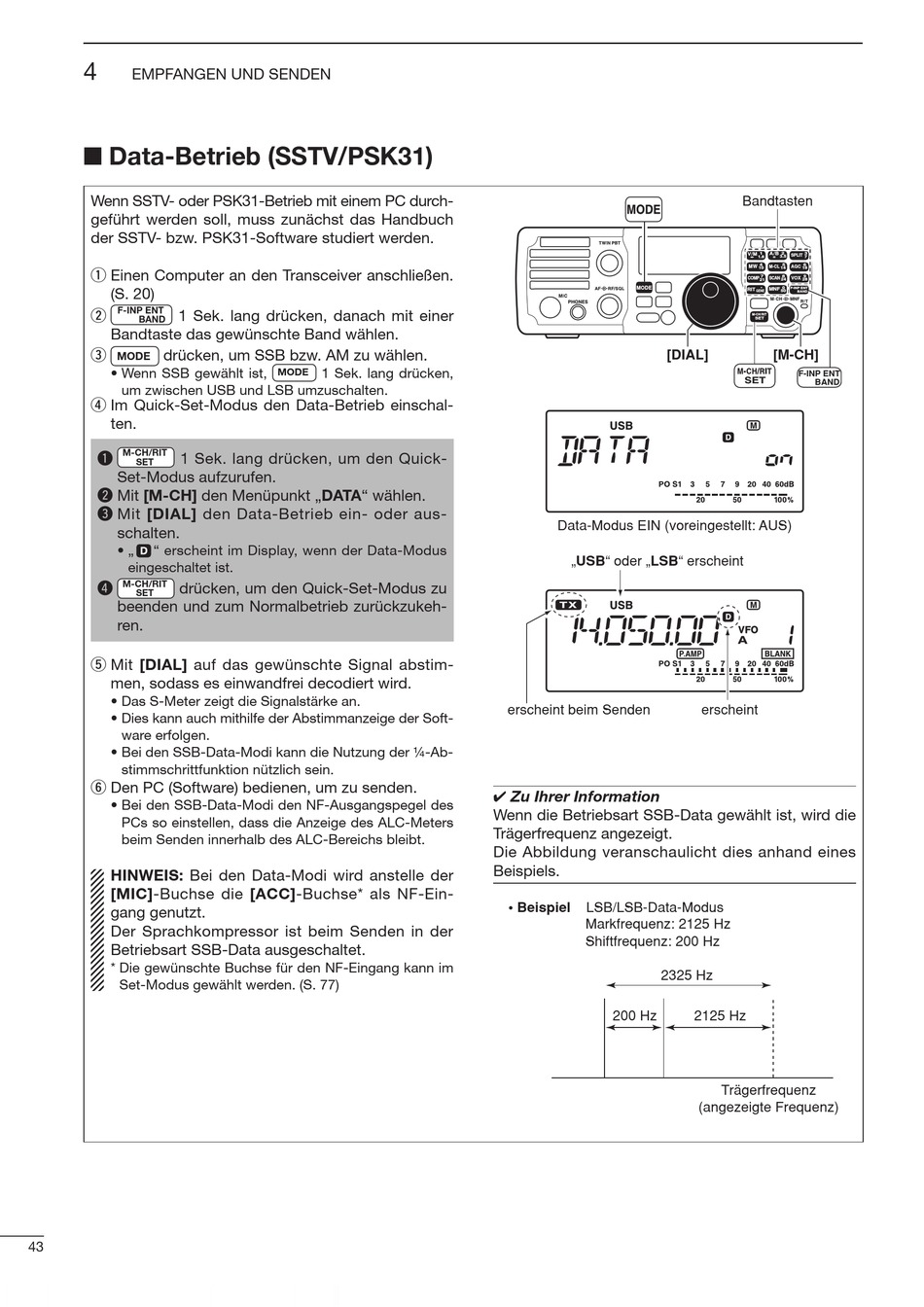

Data-Betrieb (SSTV/PSK31)
Wenn SSTV- oder PSK31-Betrieb mit einem PC durch-
geführt werden soll, muss zunächst das Handbuch
der SSTV- bzw. PSK31-Software studiert werden.
q Einen Computer an den Transceiver anschließen.
(S. 20)
F-INP ENT
w
1 Sek. lang drücken, danach mit einer
BAND
Bandtaste das gewünschte Band wählen.
e
drücken, um SSB bzw. AM zu wählen.
MODE
• Wenn SSB gewählt ist,
um zwischen USB und LSB umzuschalten.
r Im Quick-Set-Modus den Data-Betrieb einschal-
ten.
M-CH/RIT
q
1 Sek. lang drücken, um den Quick-
SET
Set-Modus aufzurufen.
w Mit [M-CH] den Menüpunkt „DATA" wählen.
e Mit [DIAL] den Data-Betrieb ein- oder aus-
schalten.
• „
" erscheint im Display, wenn der Data-Modus
eingeschaltet ist.
r
M-CH/RIT
drücken, um den Quick-Set-Modus zu
SET
beenden und zum Normalbetrieb zurückzukeh-
ren.
t Mit [DIAL] auf das gewünschte Signal abstim-
men, sodass es einwandfrei decodiert wird.
• Das S-Meter zeigt die Signalstärke an.
• Dies kann auch mithilfe der Abstimmanzeige der Soft-
ware erfolgen.
• Bei den SSB-Data-Modi kann die Nutzung der ¼-Ab-
stimmschrittfunktion nützlich sein.
y Den PC (Software) bedienen, um zu senden.
• Bei den SSB-Data-Modi den NF-Ausgangspegel des
PCs so einstellen, dass die Anzeige des ALC-Meters
beim Senden innerhalb des ALC-Bereichs bleibt.
HINWEIS: Bei den Data-Modi wird anstelle der
[MIC]-Buchse die [ACC]-Buchse* als NF-Ein-
gang genutzt.
Der Sprachkompressor ist beim Senden in der
Betriebsart SSB-Data ausgeschaltet.
* Die gewünschte Buchse für den NF-Eingang kann im
Set-Modus gewählt werden. (S. 77)
43
MODE
1 Sek. lang drücken,
MODE
TS
TUNER
FILTER
SPCH
[DIAL]
Data-Modus EIN (voreingestellt: AUS)
„USB" oder „LSB" erscheint
erscheint beim Senden
Zu Ihrer Information
Wenn die Betriebsart SSB-Data gewählt ist, wird die
Trägerfrequenz angezeigt.
Die Abbildung veranschaulicht dies anhand eines
Beispiels.
• Beispiel
LSB/LSB-Data-Modus
Markfrequenz: 2125 Hz
Shiftfrequenz: 200 Hz
2325 Hz
200 Hz
Bandtasten
ANF
NB
NR
METER
2
V/M
1
A/B
3
SPLIT
1.8
=
3.5
7
4
5
6
MW
M-CL
AGC
10
14
18
7
8
9
COMP
SCAN
VOX
24
28
21
.
0
F-INP
ENT
RIT
MNF
GENE
50
BAND
P.AMP
ATT
M-CH/RIT
SET
[M-CH]
F-INP ENT
BAND
erscheint
2125 Hz
Trägerfrequenz
(angezeigte Frequenz)
