2
VERKABELUNG UND ANSCHLÜSSE

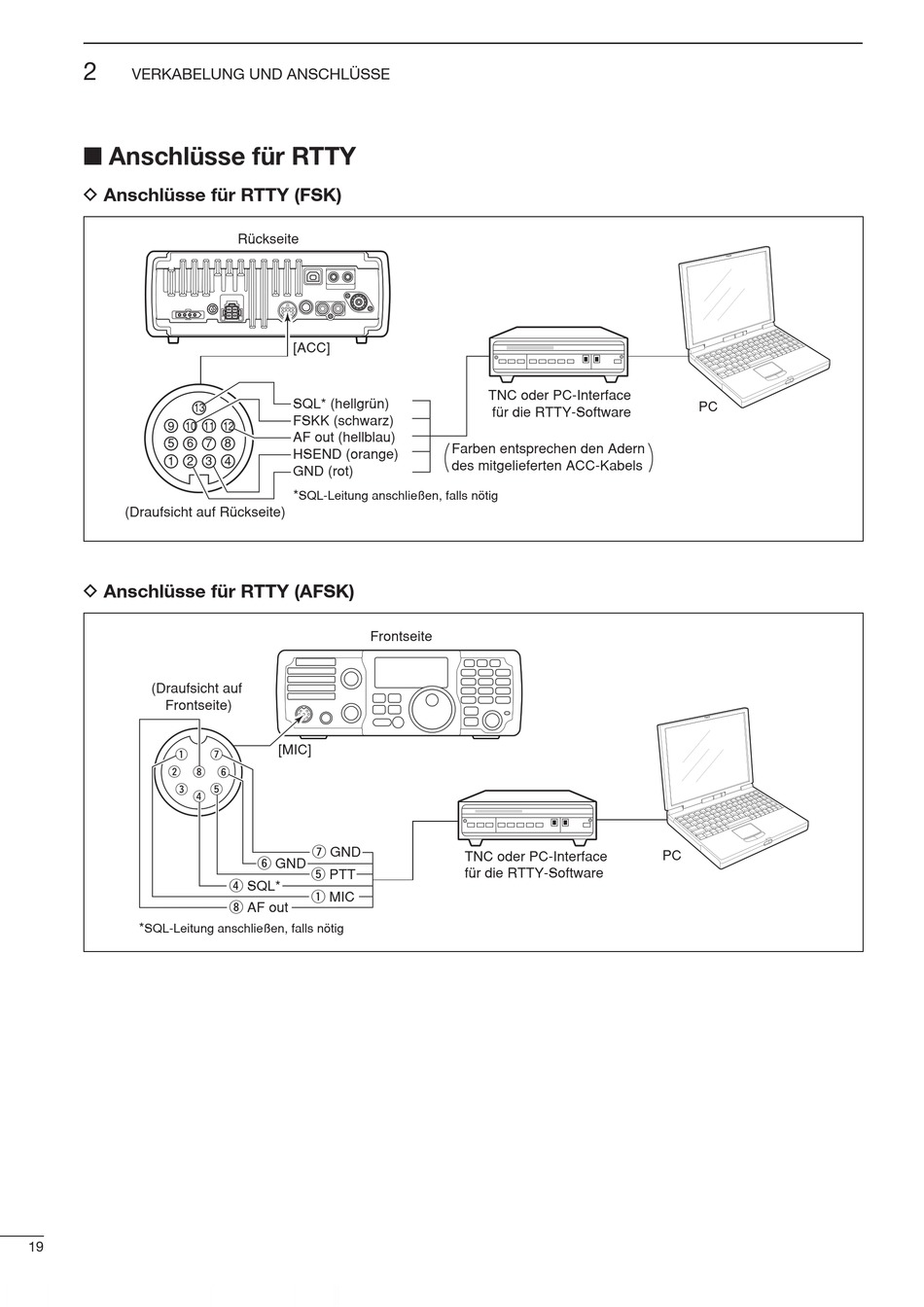

Anschlüsse für RTTY
D Anschlüsse für RTTY (FSK)
13
9 10 11
5
6
1 2 3
(Draufsicht auf Rückseite)
D Anschlüsse für RTTY (AFSK)
(Draufsicht auf
Frontseite)
*
SQL-Leitung anschließen, falls nötig
19
Rückseite
[ACC]
SQL* (hellgrün)
FSKK (schwarz)
12
AF out (hellblau)
7
8
HSEND (orange)
4
GND (rot)
*
SQL-Leitung anschließen, falls nötig
Frontseite
[MIC]
u GND
y GND
t PTT
r SQL*
q MIC
i AF out
TNC oder PC-Interface
für die RTTY-Software
Farben entsprechen den Adern
des mitgelieferten ACC-Kabels
TNC oder PC-Interface
für die RTTY-Software
PC
PC
