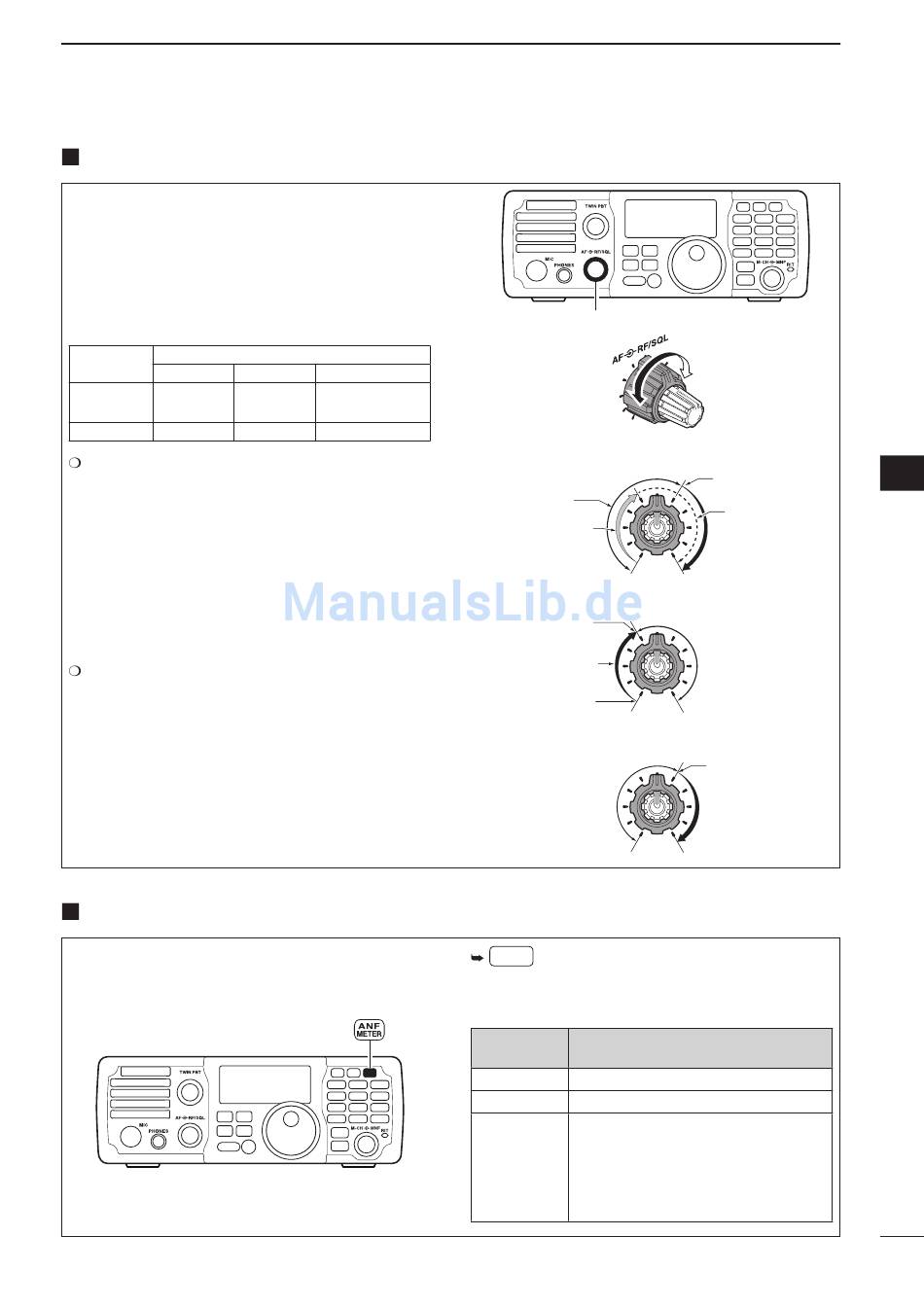

HF-Verstärkung und Squelch
Mit dem [RF/SQL]-Regler lassen sich die HF-Verstär-
kung und die Schaltschwelle des Squelchs einstellen.
Der Squelch unterdrückt das Rauschen (geschlossene
Stellung), wenn keine Signale empfangen werden.
• Eine Stellung des [RF/SQL]-Reglers in 12-Uhr-Position
wird empfohlen.
• Die Funktion des [RF/SQL]-Reglers lässt sich im Set-
Modus ändern (S. 75). Siehe dazu nachfolgende Tabelle:
SET-MODUS-EINSTELLUNG
BETRIEBS-
ART
AUTO
SSB, CW
RF GAIN
RTTY
AM
SQL
Einstellung der HF-Verstärkung
(Empfängerempfi ndlichkeit)
Normalerweise befi ndet sich der [RF/SQL]-Regler in
12-Uhr-Position.
Den [RF/SQL]-Regler in 11-Uhr-Position drehen,
weil sich in dieser die maximale Empfi ndlichkeit des
Empfängers ergibt.
• Drehen des [RF/SQL]-Reglers im Uhrzeigersinn erhöht
die Empfindlichkeit, drehen entgegen dem Uhrzeiger-
sinn reduziert sie.
• Das S-Meter veranschaulicht den Einsatz der Regelung.
Einstellung des Squelchs (Unterdrückung von
Rauschen, wenn kein Signal empfangen wird)
[RF/SQL]-Regler in die 1-Uhr-Position drehen, um
den S-Meter-Squelch zu aktivieren. Beim Weiterdre-
hen im Uhrzeigersinn lässt sich der minimale Signal-
pegel einstellen, ab dem der Squelch öffnet.
• Im Balkeninstrument zeigt ein Segment den eingestell-
ten Schaltpegel des S-Meter-Squelchs an.
Anzeigefunktion der Instrumente
Der Transceiver stellt für den Sendebetrieb drei
Mess instrumente zur Verfügung: für die Ausgangs-
leistung (Po), für den ALC-Pegel und das SWR.
MODE
TS
TUNER
FILTER
SQL
RF + SQL
SQL
RF GAIN + SQL
SQL
RF GAIN + SQL
ANF
NB
NR
METER
1
2
3
V/M
A/B
SPLIT
1.8
=
3.5
7
4
5
6
MW
M-CL
AGC
10
14
18
7
8
9
COMP
SCAN
VOX
21
24
28
.
0
F-INP
ENT
RIT
MNF
GENE
50
BAND
P.AMP
ATT
M-CH/RIT
SPCH
SET
GRUNDBEDIENUNG
MODE
TS
TUNER
FILTER
SPCH
[RF/SQL]
• Einstellung als HF-Verstärkungs-/Squelch-Regler
Squelch offen
Regelbereich der
HF-Verstärkung
• Einstellung als HF-Verstärkungsregler
Maximale
HF-Verstärkung
Regelbereich
Minimale HF-
Verstärkung
• Einstellung als Squelch-Regler
Squelch offen
niedrigster Schaltpegel
ANF
1 Sek. lang drücken, um die Anzeige zwi-
METER
schen der Ausgangsleistung (Po), dem SWR und
der ALC umzuschalten.
• Die Anzeige im Display ändert sich dabei wie folgt:
DISPLAY-
MESSFUNKTION
ANZEIGE
Po
Zeigt die relative HF-Ausgangsleistung an.
SWR
Zeigt das gemessene Antennen-SWR an.
Zeigt den ALC-Pegel an. Die ALC begrent
die HF-Ausgangsleistung, wenn der zu-
lässige Signalpegel in der ALC-Anzeige
ALC
überschritten wird. In solchen Fällen die
Mikrofonverstärkung im Quick-Set-Modus
reduzieren (s. S. 31).
3
ANF
NB
NR
METER
V/M
1
A/B
2
3
SPLIT
1.8
=
3.5
7
4
5
6
MW
M-CL
AGC
10
14
18
7
8
9
COMP
SCAN
VOX
21
24
28
.
0
F-INP
ENT
RIT
MNF
GENE
50
BAND
P.AMP
ATT
M-CH/RIT
SET
Schaltpegel des
S-Meter-Squelchs
Maximale
HF-Verstärkung
S-Meter-Squelch
Schaltpegel des
S-Meter-Squelchs
S-Meter-Squelch
höchster Schaltpegel
