10

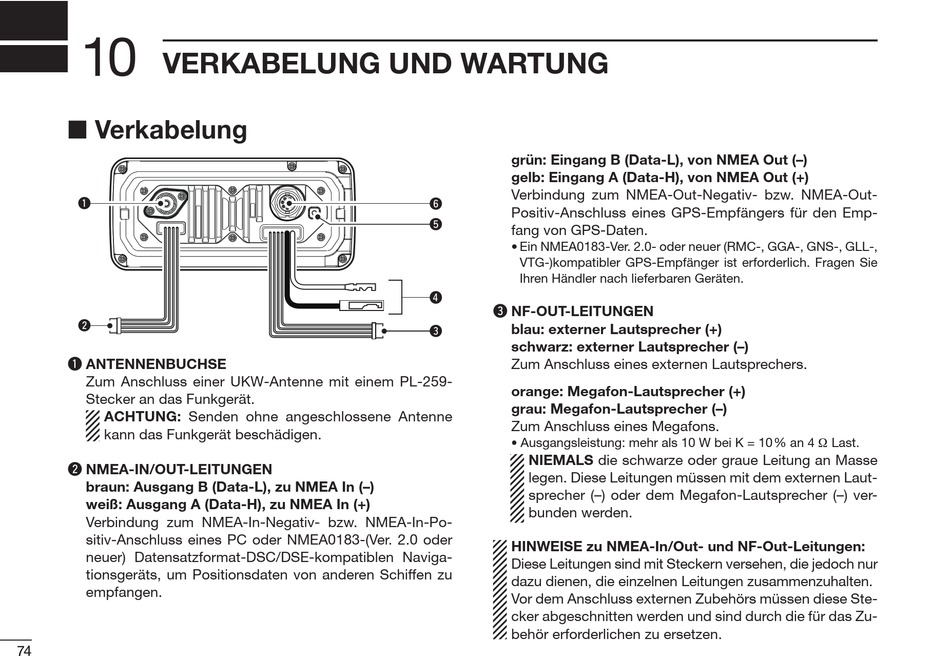

VERKABELUNG UND WARTUNG

■ Verkabelung

q
w
q ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
w NMEA-IN/OUT-LEITUNGEN
braun: Ausgang B (Data-L), zu NMEA In (–)
weiß: Ausgang A (Data-H), zu NMEA In (+)
Verbindung zum NMEA-In-Negativ- bzw. NMEA-In-Po-
sitiv-Anschluss eines PC oder NMEA0183-(Ver. 2.0 oder
neuer) Datensatzformat-DSC/DSE-kompatiblen Naviga-
tionsgeräts, um Positionsdaten von anderen Schiffen zu
empfangen.
74 74
grün: Eingang B (Data-L), von NMEA Out (–)
gelb: Eingang A (Data-H), von NMEA Out (+)
Verbindung zum NMEA-Out-Negativ- bzw. NMEA-Out-
y
Positiv-Anschluss eines GPS-Empfängers für den Emp-
t
fang von GPS-Daten.
• Ein NMEA0183-Ver. 2.0- oder neuer (RMC-, GGA-, GNS-, GLL-,
VTG-)kompatibler GPS-Empfänger ist erforderlich. Fragen Sie
Ihren Händler nach lieferbaren Geräten.
r
e NF-OUT-LEITUNGEN
blau: externer Lautsprecher (+)
e
schwarz: externer Lautsprecher (–)
Zum Anschluss eines externen Lautsprechers.
orange: Megafon-Lautsprecher (+)
grau: Megafon-Lautsprecher (–)
Zum Anschluss eines Megafons.
• Ausgangsleistung: mehr als 10 W bei K = 10% an 4 Ω Last .
NIEMALS die schwarze oder graue Leitung an Masse
legen. Diese Leitungen müssen mit dem externen Laut-
sprecher (–) oder dem Megafon-Lautsprecher (–) ver-
bunden werden.
HINWEISE zu NMEA-In/Out- und NF-Out-Leitungen:
Diese Leitungen sind mit Steckern versehen, die jedoch nur
dazu dienen, die einzelnen Leitungen zusammenzuhalten.
Vor dem Anschluss externen Zubehörs müssen diese Ste-
cker abgeschnitten werden und sind durch die für das Zu-
behör erforderlichen zu ersetzen.
