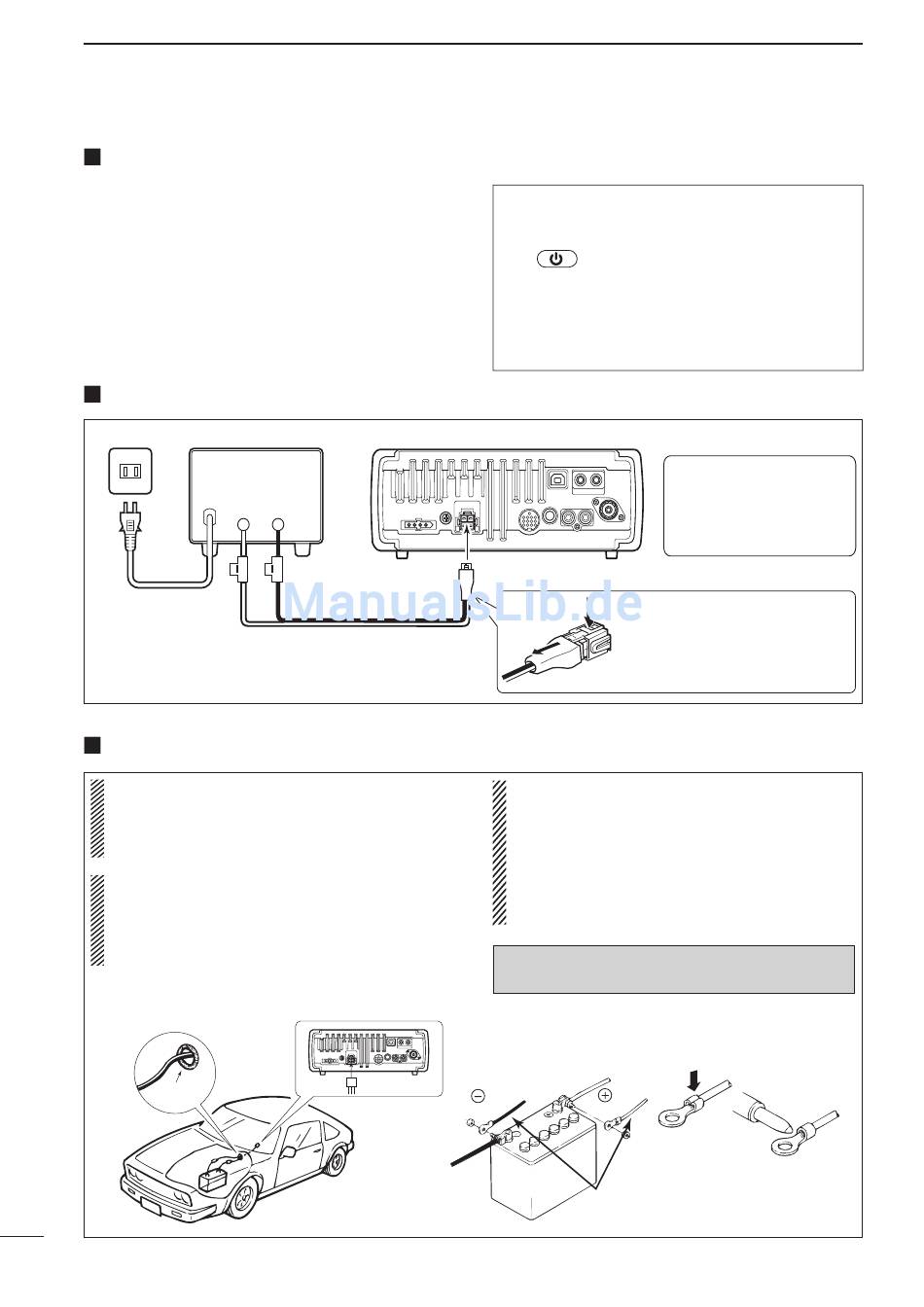

VERKABELUNG UND ANSCHLÜSSE
Anforderungen an die Stromversorgung
Verwenden Sie ein optionales Netzteil mit mind. 22 A
Dauerstrom-Belastbarkeit, wenn der Transceiver aus
dem Netz versorgt werden soll. Siehe unten stehende
Anschlusshinweise.
Stromversorgung anschließen
Netzsteckdose
Netzkabel
Anschluss an eine Kfz-Batterie
RWARNUNG!
•
ohne die mitgelieferte Sicherung an eine Kfz-
Batterie anschließen, Brandgefahr!
NIE
•
an eine 24-V-Batterie anschließen.
Wenn der Transceiver in einem Hybrid- oder Elek-
troauto betrieben wird, können auf bestimmten
Frequenzen oder auch breitbandig Emp fangs-
störungen auftreten, da die Elektronik, z. B. die
Inverter, solcher Autos Störimpulse erzeugt.
AN DIE KFZ-BATTERIE ANSCHLIESSEN
Durchfüh-
rungstülle
15
Netzteil
13,8 V; mind. 22 A
rot
schwarz
+
_
30-A-Sicherungen
mitgeliefertes Gleichstromkabel
NIEMALS
Den Transceiver
ACHTUNG:
Überprüfen Sie nachfolgende Punkte,
bevor das DC-Kabel angeschlossen wird. Vergewis-
sern Sie sich, dass:
• die
-Taste des Netzteils auf AUS (OFF) steht,
• die Ausgangsspannung der Stromversorgung 12
bis 15 V beträgt,
• die Kabel korrekt gepolt angeschlossen werden:
Pluspol +
rot:
schwarz: Minuspol _
Transceiver
zur DC-Buchse
VORSICHT beim Lösen des DC-
Kabels! Der Stecker ist fest verriegelt.
Verwenden Sie ein Werkzeug, z.B.
einen flachen Schraubendreher, um
den Verriegelungshaken zu lösen.
NICHT
•
die Zigarettenanzünderbuchse des Autos
nutzen, um den Transceiver mit Strom zu versor-
gen. Der an der Sicherung entstehende Span-
nungs abfall oder Zündstörungen können das
Sen den bzw. den Empfang beeinträchtigen.
• Verwenden Sie unbedingt Durchführungstüllen,
wenn Kabel durch Öffnungen in der Karosserie
geführt werden müssen.
Der IC-7200 ist in Europa nicht für den Mobilbe-
trieb zertifi ziert (Stand Oktober 2008).
schwarz
rot
12-V-
Kfz-Batterie
mitgeliefertes
Gleichstromkabel
R ACHTUNG! Die Rück-
seite des Transceivers wird
heiß, wenn der Transceiver
längere Zeit im Dauerbetrieb
arbeitet.
HINWEIS:
Verwenden Sie
Kabelschuhe für die Kabel-
verbindungen.
crimpen
löten
