1
GERÄTEBESCHREIBUNG

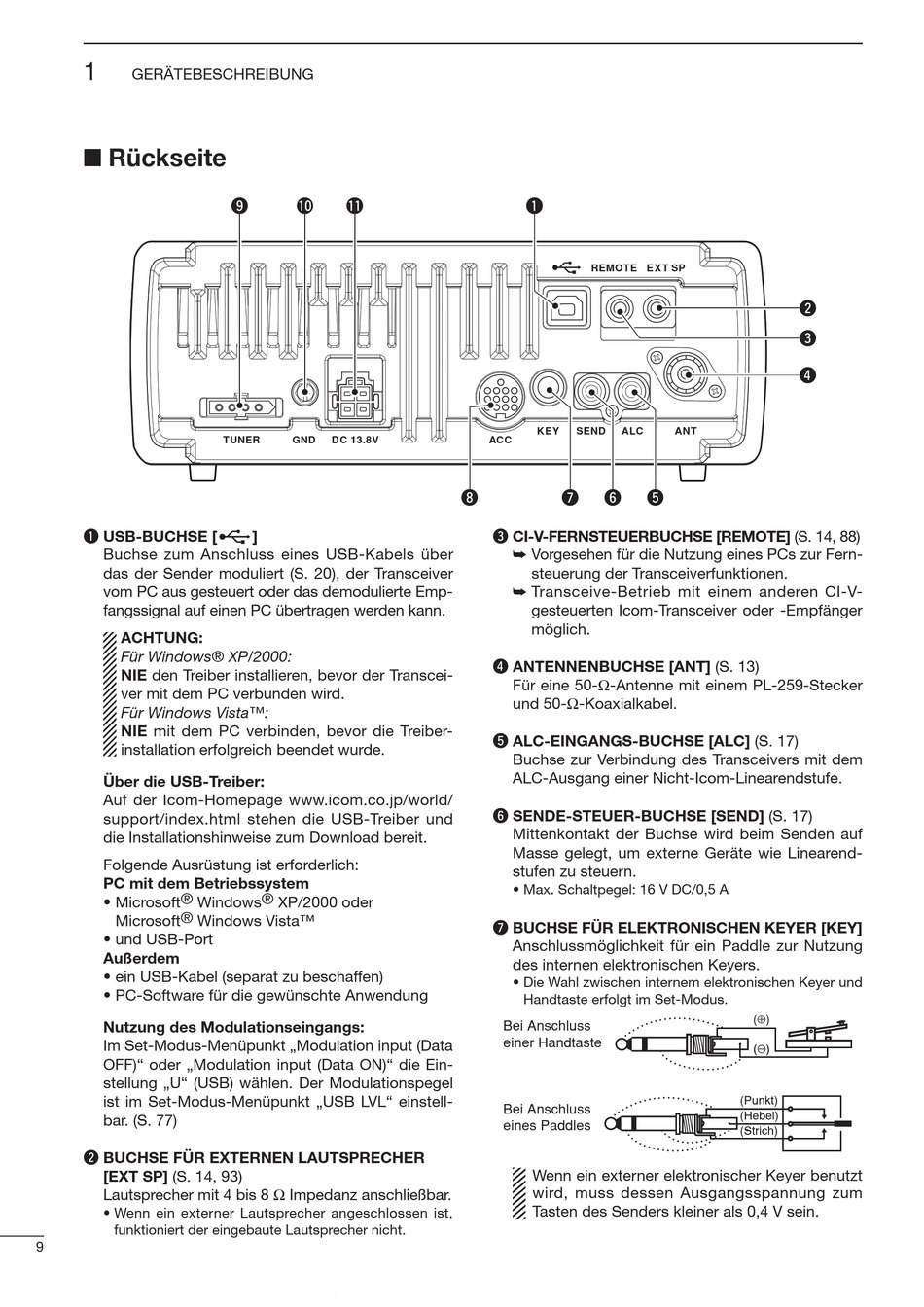

Rückseite
q USB-BUCHSE [
Buchse zum Anschluss eines USB-Kabels über
das der Sender moduliert (S. 20), der Transceiver
vom PC aus gesteuert oder das demodulierte Emp-
fangssignal auf einen PC übertragen werden kann.
ACHTUNG:
Für Windows® XP/2000:
NIE den Treiber installieren, bevor der Transcei-
ver mit dem PC verbunden wird.
Für Windows Vista™:
NIE mit dem PC verbinden, bevor die Treiber-
installation erfolgreich beendet wurde.
Über die USB-Treiber:
Auf der Icom-Homepage www.icom.co.jp/world/
support/index.html stehen die USB-Treiber und
die Installationshinweise zum Download bereit.
Folgende Ausrüstung ist erforderlich:
PC mit dem Betriebssystem
• Microsoft ® Windows ® XP/2000 oder
Microsoft ® Windows Vista™
• und USB-Port
Außerdem
• ein USB-Kabel (separat zu beschaffen)
• PC-Software für die gewünschte Anwendung
Nutzung des Modulationseingangs:
Im Set-Modus-Menüpunkt „Modulation input (Data
OFF)" oder „Modulation input (Data ON)" die Ein-
stellung „U" (USB) wählen. Der Modulationspegel
ist im Set-Modus-Menüpunkt „USB LVL" einstell-
bar. (S. 77)
w BUCHSE FÜR EXTERNEN LAUTSPRECHER
[EXT SP] (S. 14, 93)
Lautsprecher mit 4 bis 8 Ω Impedanz anschließbar.
• Wenn ein externer Lautsprecher angeschlossen ist,
funktioniert der eingebaute Lautsprecher nicht.
9
o
!0
!1
TUNER
GND
DC 13.8V
]
q
REMOTE E X T SP
KEY
SEND
ALC
ACC
i
u
y
e CI-V-FERNSTEUERBUCHSE [REMOTE] (S. 14, 88)
Vorgesehen für die Nutzung eines PCs zur Fern-
steuerung der Transceiverfunktionen.
Transceive-Betrieb mit einem anderen CI-V-
gesteuerten Icom-Transceiver oder -Empfänger
möglich.
r ANTENNENBUCHSE [ANT] (S. 13)
Für eine 50-Ω-Antenne mit einem PL-259-Stecker
und 50-Ω-Koaxialkabel.
t ALC-EINGANGS-BUCHSE [ALC] (S. 17)
Buchse zur Verbindung des Transceivers mit dem
ALC-Ausgang einer Nicht-Icom-Linearendstufe.
y SENDE-STEUER-BUCHSE [SEND] (S. 17)
Mittenkontakt der Buchse wird beim Senden auf
Masse gelegt, um externe Geräte wie Linearend-
stufen zu steuern.
• Max. Schaltpegel: 16 V DC/0,5 A
u BUCHSE FÜR ELEKTRONISCHEN KEYER [KEY]
Anschlussmöglichkeit für ein Paddle zur Nutzung
des internen elektronischen Keyers.
• Die Wahl zwischen internem elektronischen Keyer und
Handtaste erfolgt im Set-Modus.
Bei Anschluss
einer Handtaste
Bei Anschluss
eines Paddles
Wenn ein externer elektronischer Keyer benutzt
wird, muss dessen Ausgangsspannung zum
Tasten des Senders kleiner als 0,4 V sein.
w
e
r
ANT
t
(⊕)
(Punkt)
(Hebel)
(Strich)
