1

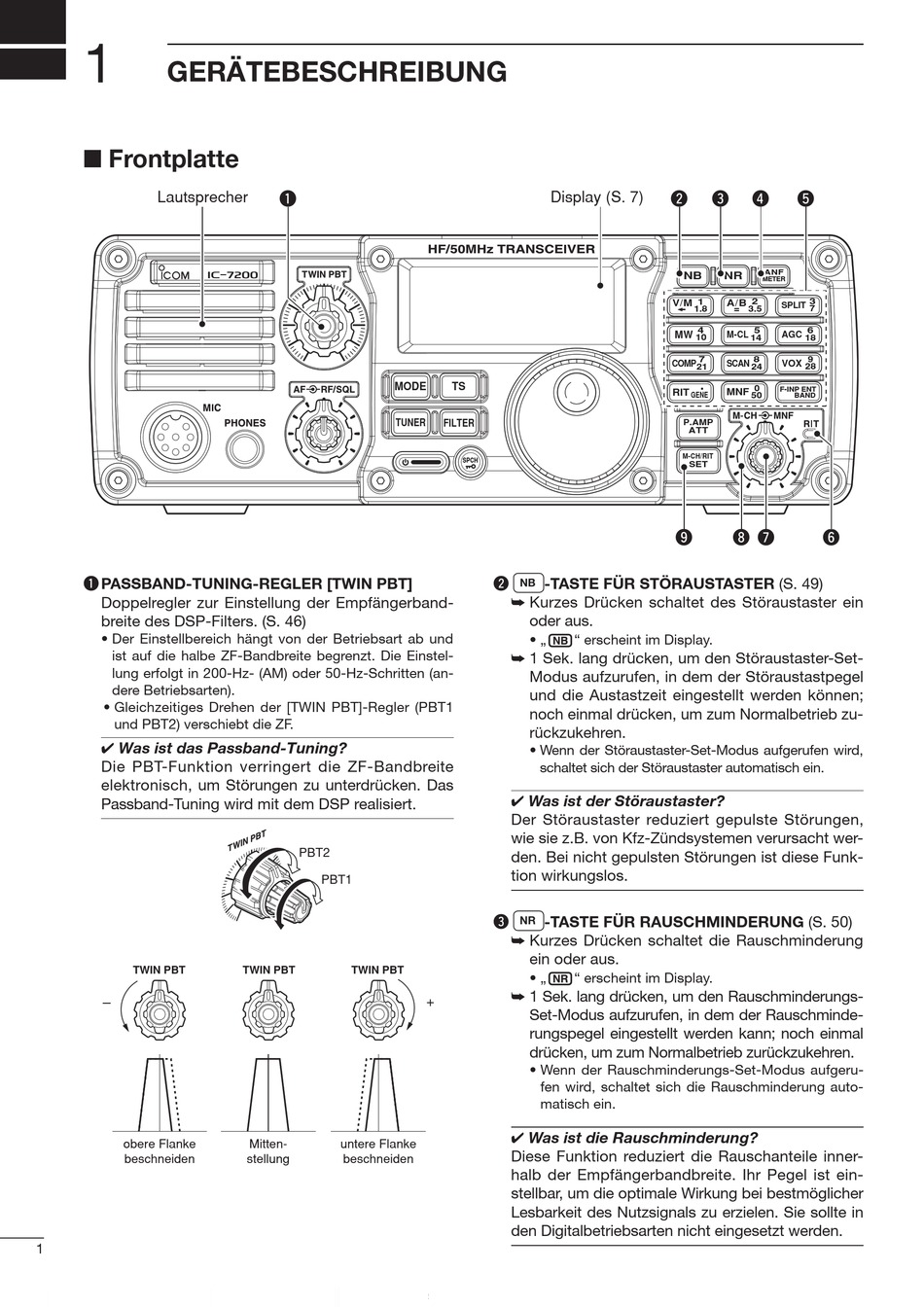

GERÄTEBESCHREIBUNG
Frontplatte
Lautsprecher
i7200
q PASSBAND-TUNING-REGLER [TWIN PBT]
Doppelregler zur Einstellung der Empfängerband-
breite des DSP-Filters. (S. 46)
• Der Einstellbereich hängt von der Betriebsart ab und
ist auf die halbe ZF-Bandbreite begrenzt. Die Einstel-
lung erfolgt in 200-Hz- (AM) oder 50-Hz-Schritten (an-
dere Betriebsarten).
• Gleichzeitiges Drehen der [TWIN PBT]-Regler (PBT1
und PBT2) verschiebt die ZF.
Was ist das Passband-Tuning?
Die PBT-Funktion verringert die ZF-Band breite
elektronisch, um Störungen zu unterdrücken. Das
Passband-Tuning wird mit dem DSP realisiert.
TWIN PBT
–
obere Flanke
beschneiden
1
q
MODE
TUNER
PBT2
PBT1
TWIN PBT
TWIN PBT
Mitten-
untere Flanke
stellung
beschneiden
Display (S. 7)
TS
FILTER
SPCH
w
-TASTE FÜR STÖRAUSTASTER (S. 49)
NB
Kurzes Drücken schaltet des Störaustaster ein
oder aus.
• „
" erscheint im Display.
1 Sek. lang drücken, um den Störaustaster-Set-
Modus aufzurufen, in dem der Störaustastpegel
und die Austastzeit eingestellt werden können;
noch einmal drücken, um zum Normalbetrieb zu-
rückzukehren.
• Wenn der Störaustaster-Set-Modus aufgerufen wird,
schaltet sich der Störaustaster automatisch ein.
Was ist der Störaustaster?
Der Störaustaster reduziert gepulste Störungen,
wie sie z.B. von Kfz-Zündsystemen verursacht wer-
den. Bei nicht gepulsten Störungen ist diese Funk-
tion wirkungslos.
e
NR
-TASTE FÜR RAUSCHMINDERUNG (S. 50)
Kurzes Drücken schaltet die Rauschminderung
ein oder aus.
• „
" erscheint im Display.
1 Sek. lang drücken, um den Rauschminderungs-
+
Set-Modus aufzurufen, in dem der Rauschminde-
rungspegel eingestellt werden kann; noch einmal
drücken, um zum Normalbetrieb zurückzukehren.
• Wenn der Rauschminderungs-Set-Modus aufgeru-
fen wird, schaltet sich die Rauschminderung auto-
matisch ein.
Was ist die Rauschminderung?
Diese Funktion reduziert die Rauschan teile inner-
halb der Empfängerbandbreite. Ihr Pegel ist ein-
stellbar, um die optimale Wirkung bei bestmöglicher
Lesbarkeit des Nutzsignals zu erzielen. Sie sollte in
den Digitalbetriebsarten nicht eingesetzt werden.
w
e
r
t
ANF
NB
NR
METER
2
3
V/M
1
A/B
SPLIT
=
1.8
3.5
7
4
5
6
MW
M-CL
AGC
10
14
18
7
8
9
COMP
SCAN
VOX
21
24
28
.
0
F-INP
ENT
RIT
MNF
GENE
50
BAND
P.AMP
ATT
M-CH/RIT
SET
o
i
u
y
