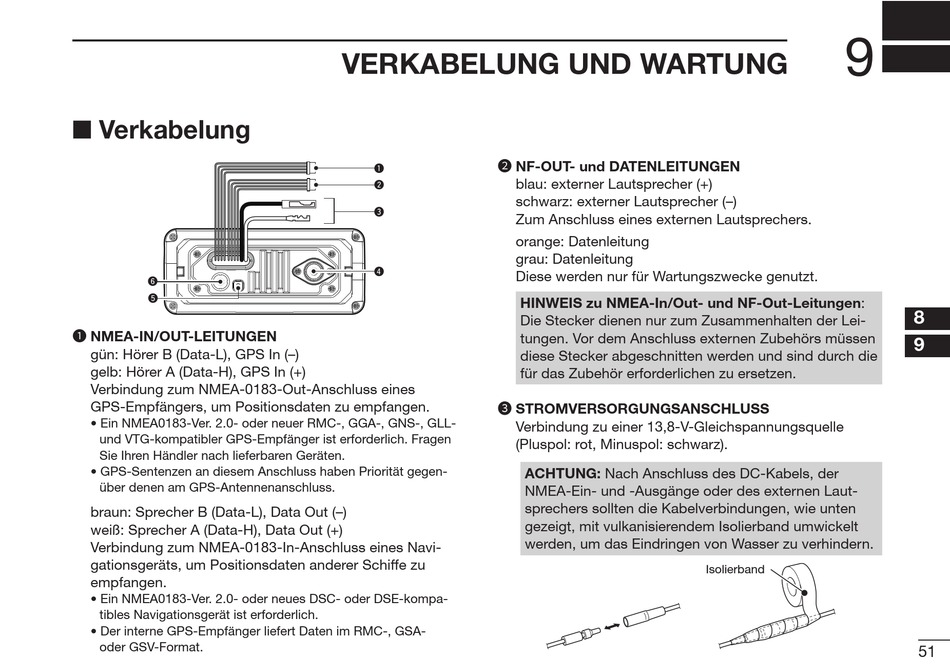

I Verkabelung
y
t
1 NMEA-IN/OUT-LEITUNGEN
gün: Hörer B (Data-L), GPS In (–)
gelb: Hörer A (Data-H), GPS In (+)
Verbindung zum NMEA-0183-Out-Anschluss eines
GPS-Empfängers, um Positionsdaten zu empfangen.
• Ein NMEA0183-Ver. 2.0- oder neuer RMC-, GGA-, GNS-, GLL-
und VTG-kompatibler GPS-Empfänger ist erforderlich. Fragen
Sie Ihren Händler nach lieferbaren Geräten.
• GPS-Sentenzen an diesem Anschluss haben Priorität gegen-
über denen am GPS-Antennenanschluss.
braun: Sprecher B (Data-L), Data Out (–)
weiß: Sprecher A (Data-H), Data Out (+)
Verbindung zum NMEA-0183-In-Anschluss eines Navi-
gationsgeräts, um Positionsdaten anderer Schiffe zu
empfangen.
• Ein NMEA0183-Ver. 2.0- oder neues DSC- oder DSE-kompa-
tibles Navigationsgerät ist erforderlich.
• Der interne GPS-Empfänger liefert Daten im RMC-, GSA-
oder GSV-Format.
VERKABELUNG UND WARTUNG
2 NF-OUT- und DATENLEITUNGEN
q
blau: externer Lautsprecher (+)
w
schwarz: externer Lautsprecher (–)
e
Zum Anschluss eines externen Lautsprechers.
orange: Datenleitung
grau: Datenleitung
r
Diese werden nur für Wartungszwecke genutzt.
HINWEIS zu NMEA-In/Out- und NF-Out-Leitungen:
Die Stecker dienen nur zum Zusammenhalten der Lei-
tungen. Vor dem Anschluss externen Zubehörs müssen
diese Stecker abgeschnitten werden und sind durch die
für das Zubehör erforderlichen zu ersetzen.
3 STROMVERSORGUNGSANSCHLUSS
Verbindung zu einer 13,8-V-Gleichspannungsquelle
(Pluspol: rot, Minuspol: schwarz).
ACHTUNG: Nach Anschluss des DC-Kabels, der
NMEA-Ein- und -Ausgänge oder des externen Laut-
sprechers sollten die Kabelverbindungen, wie unten
gezeigt, mit vulkanisierendem Isolierband umwickelt
werden, um das Eindringen von Wasser zu verhindern.
9
Isolierband
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
51
