3.4

Controller-Modul SP-COP1

888347531
3.4.1

Beschreibung

888349067
Das Controller-Modul SP-COP1 ist eine zentrale Prozessoreinheit des gesamten Systems, in der
alle Signale gemäß der im Programm-Wechselspeicher SP-COP-CARD1 gespeicherten Konfi-
guration überwacht und logisch verarbeitet werden. Das Modul verfügt über sichere Ein- und
Ausgänge, sowie Testsignal-Ausgänge. Als Folge der Verarbeitung werden die Ausgänge des
Systems geschaltet. Dabei dient der interne Sicherheits-Bus als Datenschnittstelle.
Modulvarianten
Zusätzlich zur Basisversion gibt es das Controller-Modul SP-COP1-P.
Es verfügt über Zusatzfunktionen zur:
• Pressensteuerung
• Bewegungsüberwachung (Stillstandswächter)
3.4.2

Anzeigeelemente, Schnittstellen- und Klemmenbeschreibung

888350603

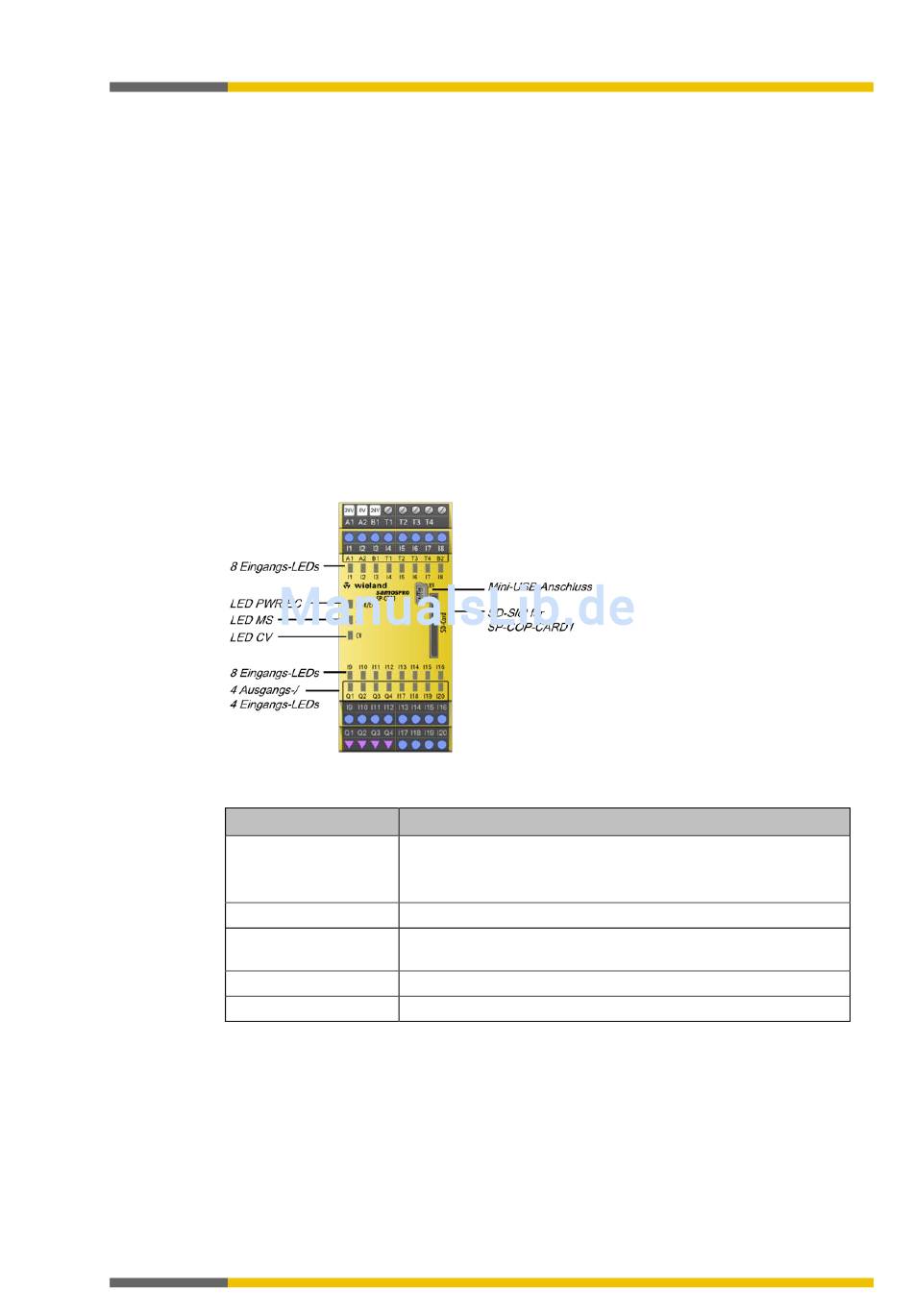

Abb. 4: Anzeigeelemente SP-COP1
Tab. 5: 4 LED-Anzeigen
LED
PWR/EC
MS
CV
Eingangs-LED I1 .. I20
Ausgangs-LED Q1 .. Q4 Statusanzeige der
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Bedeutung
Anzeige des Status der Versorgungsspannung
Anzeige eines Fehlers durch unterschiedliche
10.3.1, S. 72]
Modulstatus [Kap. 10.3.1, S. 72]
Anzeige des
Anzeige des Verifizierungsstatus des
10.3.1, S. 72]
Eingänge [Kap. 10.3.1, S. 72]
Statusanzeige der
Ausgänge [Kap. 10.3.1, S. 72]
Produktbeschreibung
Blinkcodes [Kap.
Steuerungsprojektes [Kap.
19
