3.10
Ein-/Ausgangs-Erweiterungsmodul SP-DIO
1126263051
3.10.1
Beschreibung
1126271883
Das Modul SP-DIO ist eine Ein-/Ausgangserweiterung mit 4 nicht sicheren Eingängen, 4 nicht
sicheren Ausgängen und 4 nicht sichere Kombi Ein-/Ausgängen deren Funktion mittels der
Software samosPLAN 6 konfiguriert wird.
Das Modul SP-DIO bietet die folgenden Funktionen:
• Überwachung der angeschlossenen Geräte und Sensoren
Weitere Informationen:
• Weiterleitung der Eingangsinformationen zum Controller-Modul
• Empfang der Steuersignale vom Controller-Modul und entsprechende Schaltung der Aus-
gänge
Das Modul SP-DIO kann nicht alleine betrieben werden, sondern benötigt immer ein Control-
ler-Modul SP-COP (siehe Programmier-Software samosPLAN 6 ).
Der gleichzeitige Einsatz von mehreren Modulen SP-DIO ist möglich (siehe
3.2, S. 16]
den internen Sicherheits-Bus. Die Spannungsversorgung der Ausgänge Y1-Y4 und IY5-IY8 ei-
nes Moduls SP-DIO muss direkt über A1/A2 am jeweiligen Modul erfolgen.
Aktualisierungsrate
Die LEDs der Eingänge I1-I4 sowie der Ausgänge Y1-Y4 und der Kombi Ein-/Ausgänge IY5-IY8
zeigen den Status mit einer Aktualisierungsrate von ca. 4 ms an.
Eingeschränkte Auswahl an Eingängen
Für das Erweiterungsmodul SP-DIO stehen Ihnen bei der Konfiguration nur die einkanaligen
Eingänge zur Auswahl, zum Beispiel:

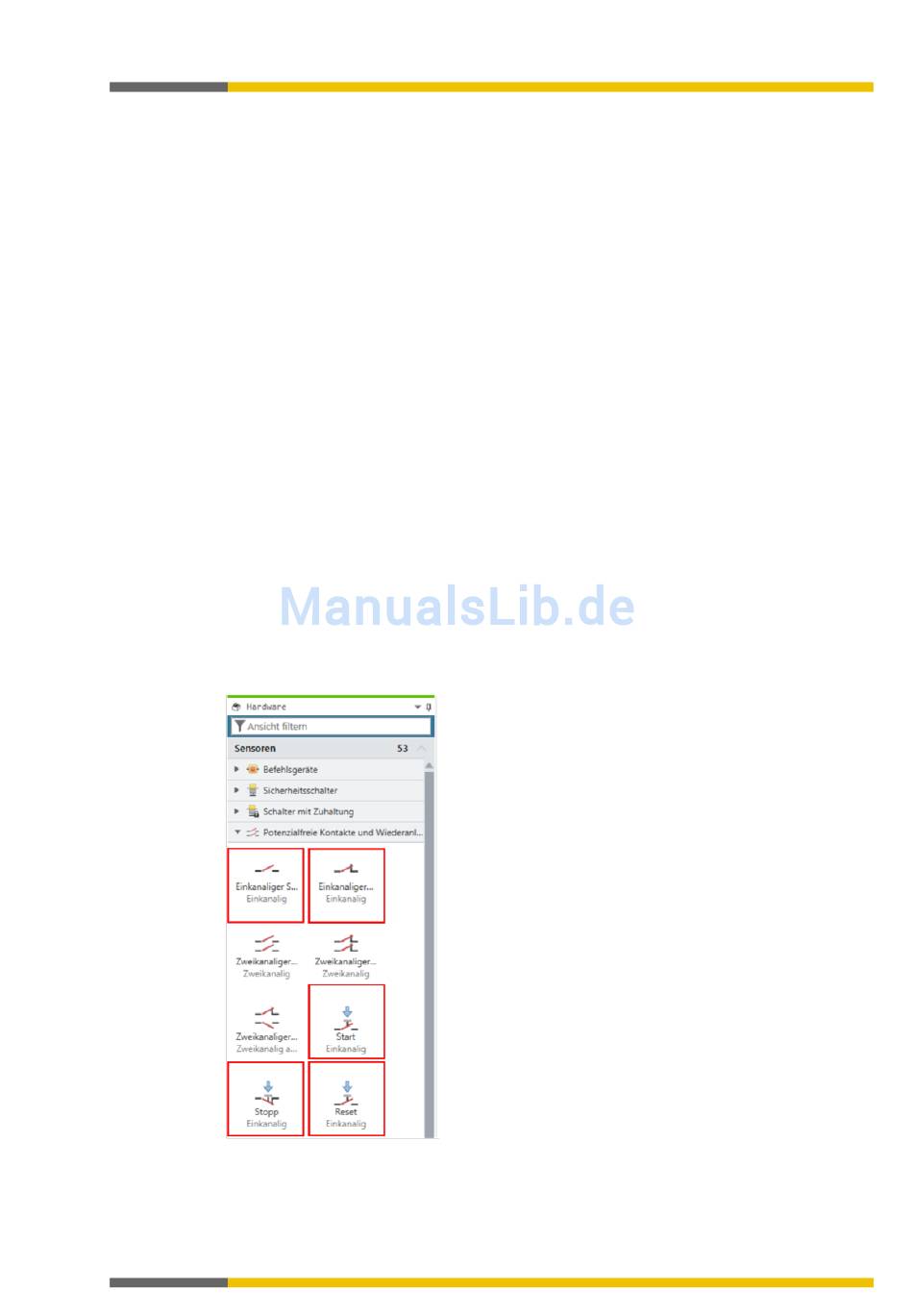

Abb. 15: Einkanalige Eingänge für das Erweiterungsmodul SP-DIO
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Anschluss von Geräten [Kap. 4, S. 42]
). Die Spannungsversorgung der internen Logik erfolgt über den Systemstecker und
Produktbeschreibung
Systemaufbau [Kap.
38
