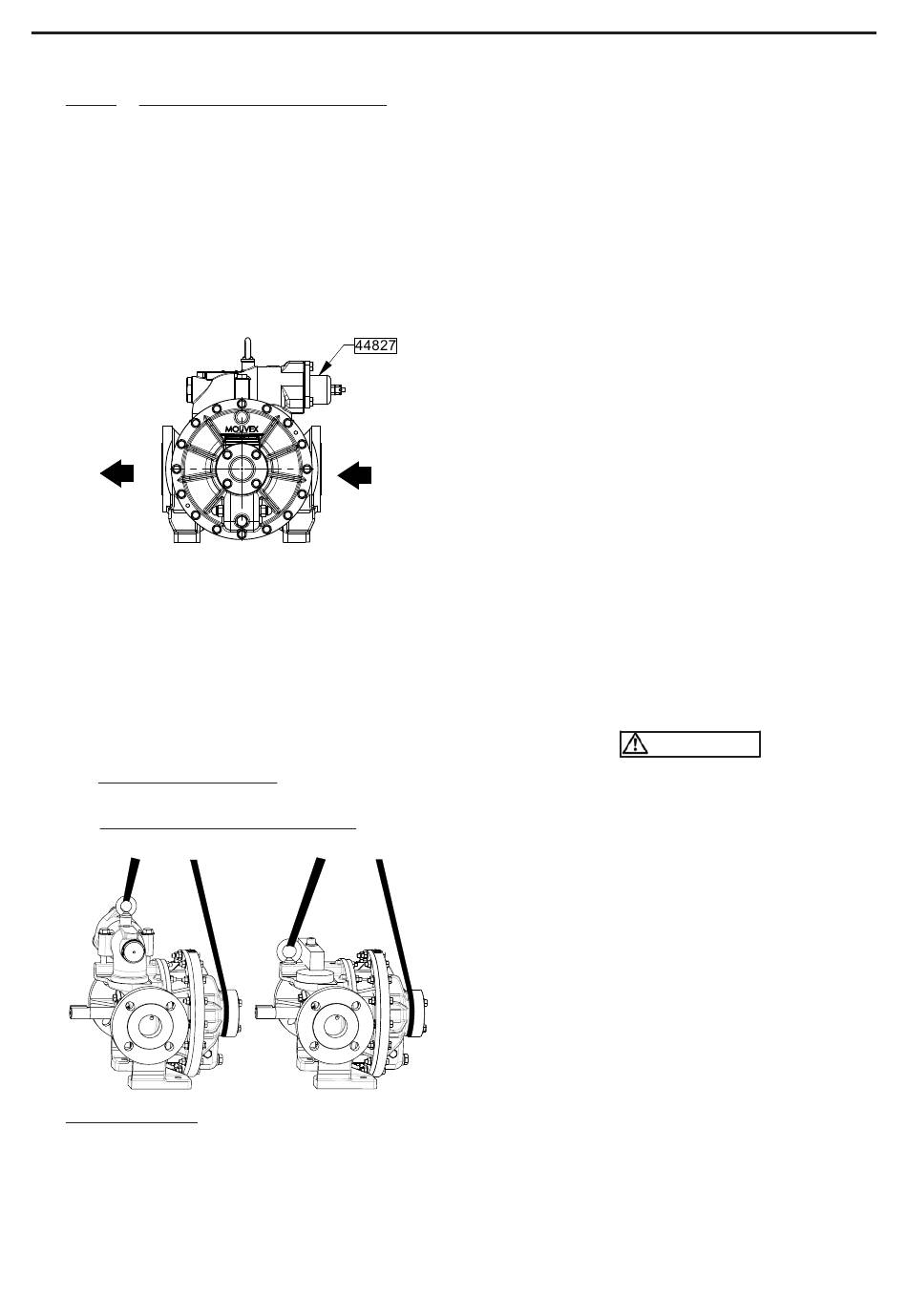

3.3.1.2 Ausrichtung des Überdruckventils
Im Gegensatz zum doppelten Überströmventil, das die
Pumpe in beiden Betriebsrichtungen schützt, sichert das
einfache Überströmventil die Pumpe nur in eine
Richtung ab. Es ist deshalb notwendig, die richtige
Einbaulage des Überströmventils zu kontrollieren,
indem überprüft wird, daß sich die Kappe 44827 auf der
Saugseite befindet. Falls das nicht der Fall ist, muß das
Überströmventil gedreht werden. Dies muß vor dem ers-
ten Starten der Anlage bzw. nach jeder Änderung am
Förderkreislauf oder nach Eingriffen am Pumpen-
Antrieb sichergestellt sein.
Druckseite
Diese Kontrolle ist für ein doppeltes Überströmventil
nicht notwendig, da die Pumpein diesem Fall in beiden
Betriebsrichtungen abgesichert ist.
Um die Einbaulage des Überdruckventils zu ändern,
siehe § Ü
BERDRUCKVENTIL

3.4 Hebezeug

Zum Heben eine Huböse verwenden, der am oberen Teil
der Pumpe befestigt ist.
• Pumpe mit Überströmventil : Gewindebohrung M10
auf das Überdruckventil.
• Pumpe mit Überströmventil-Abdeckung : Gewinde-
bohrung M12 am Pumpengehäuse.
Gewicht der Pumpe : siehe § T
NT 1012-B00 09 18 Pumpe A12 A g
3. INSTALLATION (For tsetzung)
Saugseite
.
D .
ECHNISCHE ATEN

3.5 Einbau des Aggregates

3.5.1 Verankerung der Aggregate

Die richtige
Grundvoraussetzung für dessen Funktionstüchtigkeit
und seine Lebensdauer.
Der Untergrund muss widerstandsfähig genug sein, um
die von dem Aggregat verursachten Beanspruchungen
ohne Schaden aufzunehmen.
Wenn das Aggregat mit Hilfe von Ankerschrauben oder
Bolzen befestigt wird, müssen diese sorgfältig festgezo-
gen werden, damit sich die Grundplatte nicht verzieht.
Ein Verziehen der Grundplatte würde schädliche
Belastungen für die Pumpe und ihren Antrieb sowie die
Pumpenanschlüsse hervorrufen, was zu Vibrationen,
Geräuschen und frühzeitigem Verschleiß führt.
Es ist darauf zu achten, dass die Grundplatte im Bereich
außerhalb der Auflageplatten nicht auf dem Boden aufliegt.
An der Grundplatte befindet sich ein Erdungsanschluss,
der für diesen Zweck zu verwenden ist.
Bei einer Monoblock-Grundplatte aus Formblech ist es
ratsam, auf beiden Seiten der Grundplatte in
Längsrichtung einen Freiraum von etwa 50 cm vorzuse-
hen, damit man eventuell an die Befestigungsmuttern der
Pumpe, des Zwischengetriebes oder des Motors gelangt.

3.5.2 Auswahl der Kupplung

Bei Differenzdrücken über 5 bar sollte die Pumpe über
eine Doppelkupplung verbunden werden.
3.5.3 Ausrichtung Motor / Pumpe oder
Zwischengetriebe / Pumpe
Nicht in Betrieb nehmen, bevor die Pumpe nicht wie-
der vollkommen montiert und die Schutzvorrichtungen
wieder angebracht worden sind.
Es ist wichtig, die Ausrichtung Motor/Pumpe und
Zwischengetriebe/Pumpe während jeder der nachfolgen-
den Installationsschritte zu kontrollieren, damit sicher-
gestellt gestellt ist, dass es in keiner Phase zu einer
Belastung des Aggregats oder der Pumpe kommt :
• nach der Befestigung auf dem Untergrund,
• nach der Befestigung der Leitungen,
• nachdem die Pumpe bei normaler Betriebstemperatur
gelaufen ist.
8/35
Befestigung eines Aggregates
HINWEIS
WARNUNG
ist
