MOUVEX -PRINZIP A12 A Betriebsanleitung Seite 18

5. ÖFFNEN DER PUMPE (For tsetzung)
Die Einheit Welle - Lagerdeckel - Lagergehäuse -
Dichtung - Lager - Gleitringdichtung - Kolbenlager
(12501 - 12503 - 12504 - 12511 - 12600 - 12627 -
(12641 - 12642) - 12701 - 12703 - 12704 - 12705 -
12706A - 12707 - 12708 - 12717 - 12733) vom Gehäuse
12101 entfernen.
Die Schraube 12706A abziehen.
Den Lagerdeckel 12705 abnehmen, wobei darauf
geachtet wird, die Lippendichtung 12707 nicht an den
Kanten der Keilnut zu beschädigen.
Den Zustand der Lippendichtung 12707 überprüfen.
Austauschen falls erforderlich.
Sollte der Lagerkäfig 12701 am Gehäuse 12101 haften
bleiben, wie folgt verfahren :
• Beachten Sie die Position der Schraube 12706A
(links oder rechts).
• Die Schraube 12706A abziehen.
• Den Lagerdeckel 12705 abnehmen, wobei darauf
geachtet wird, die Lippendichtung 12707 nicht an
den Kanten der Keilnut zu beschädigen.
• Die beiden Schrauben 12706 in die Gewindebohrungen
des Lagerkäfigs 12701 einsetzen. Die Schrauben 12706
eindrehen, wobei auf ein gleichmäßiges Eindrehen
zu achten ist, bis die Teile sich abgelöst haben.
Sobald der Lagerdeckel 12705 abgenommen ist, ist
die Welle nur noch durch das Lager gehalten und
kann daher herausfallen, was die Gleitringdichtung
beschädigen könnte. Deshalb die Welle 12501 und
das Lagergehäuse 12701 halten, um die Verkantung
des Lagers einzuschränken (zum Beispiel durch
Halten in vertikaler Position).
Sobald der Lagerdeckel 12705 abgenommen ist, ist das
Lager nicht mehr gegen Verunreinigungen geschützt.
Um jeglicher Verschmutzung des Lagerfetts vorzubeu-
gen, achten Sie darauf, es mit einer Schutzfolie zu
bedecken.

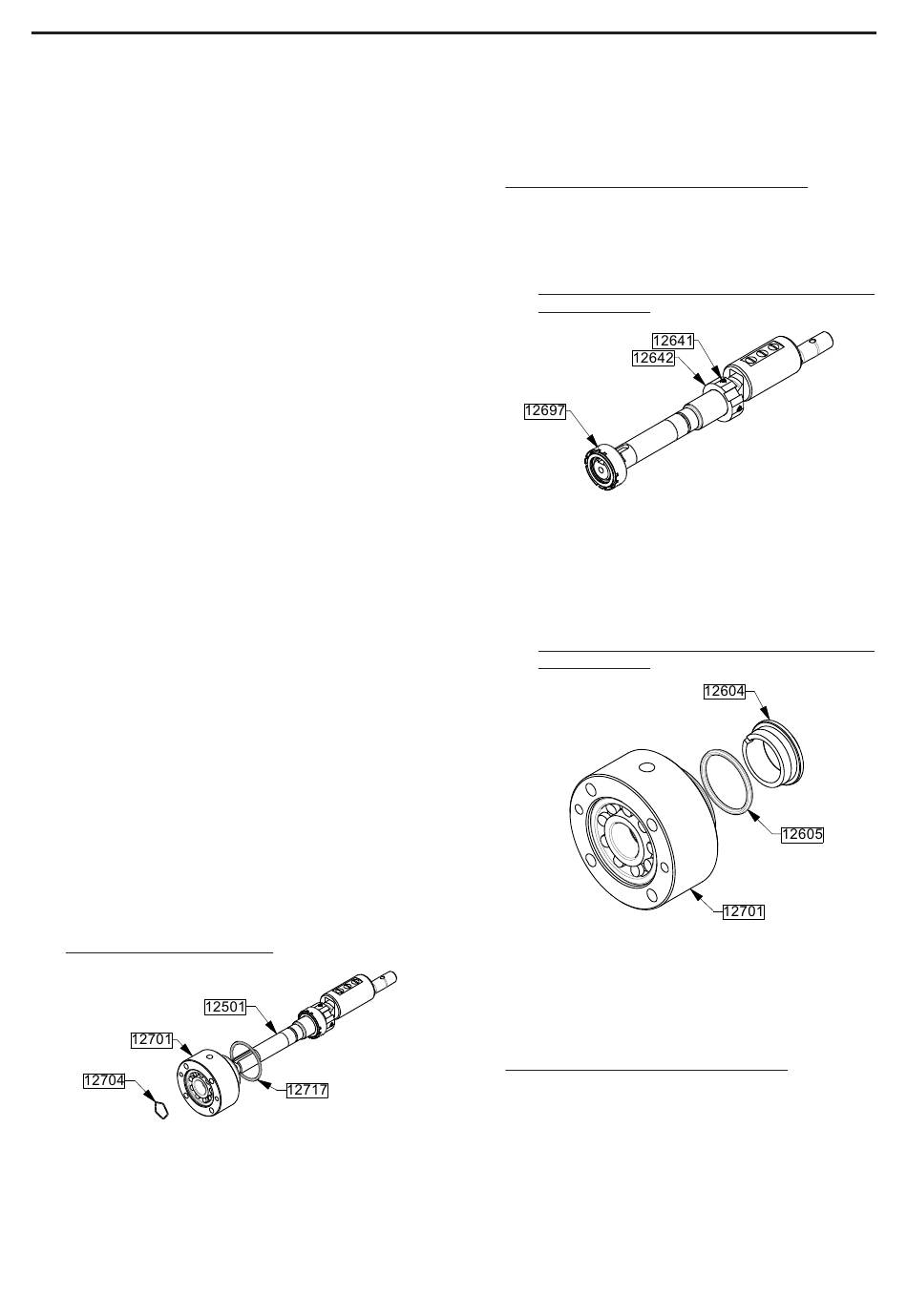

Ausbau des Lagergehäuses
Die Dichtung 12717 entnehmen und ihren Zustand über-
prüfen. Austauschen falls erforderlich.
Befestigungsring 12704 abziehen.
NT 1012-B00 09 18 Pumpe A12 A g
HINWEIS
HINWEIS
Die Einheit Lagergehäuse - Lager (12701 - 12703 - 12733 -
12627 und stehenden Gleitring der Gleitringdichtung) von
der Welle 12501 abziehen, dabei darauf achten, dass die
Nilos-Dichtung 12733 nicht beschädig wird.
Ausbau des Gleitringdichtungs MOUVEX
Gleitringdichtungsteile dürfen niemals ohne Schutzfolie
auf den Kontaktflächen abgelegt werden.
• Demontage des rotierenden Gleitringes der
Gleitringdichtung
Die Welle 12501 (Mitnehmer-Ring 12641 und seine
Schrauben 12642) vom rotierenden Gleitring 12697
abziehen. Dabei nicht zerkratzen!
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
• Demontage
Gleitringdichtung
Den stehender Gleitring 12604 und seine Dichtung
12605 abziehen.
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
Ausbau der Gleitringdichtung (andere)
Siehe Gebrauchsanleitung des Herstellers.
18/35
HINWEIS
des stehenden Gleitrings der
