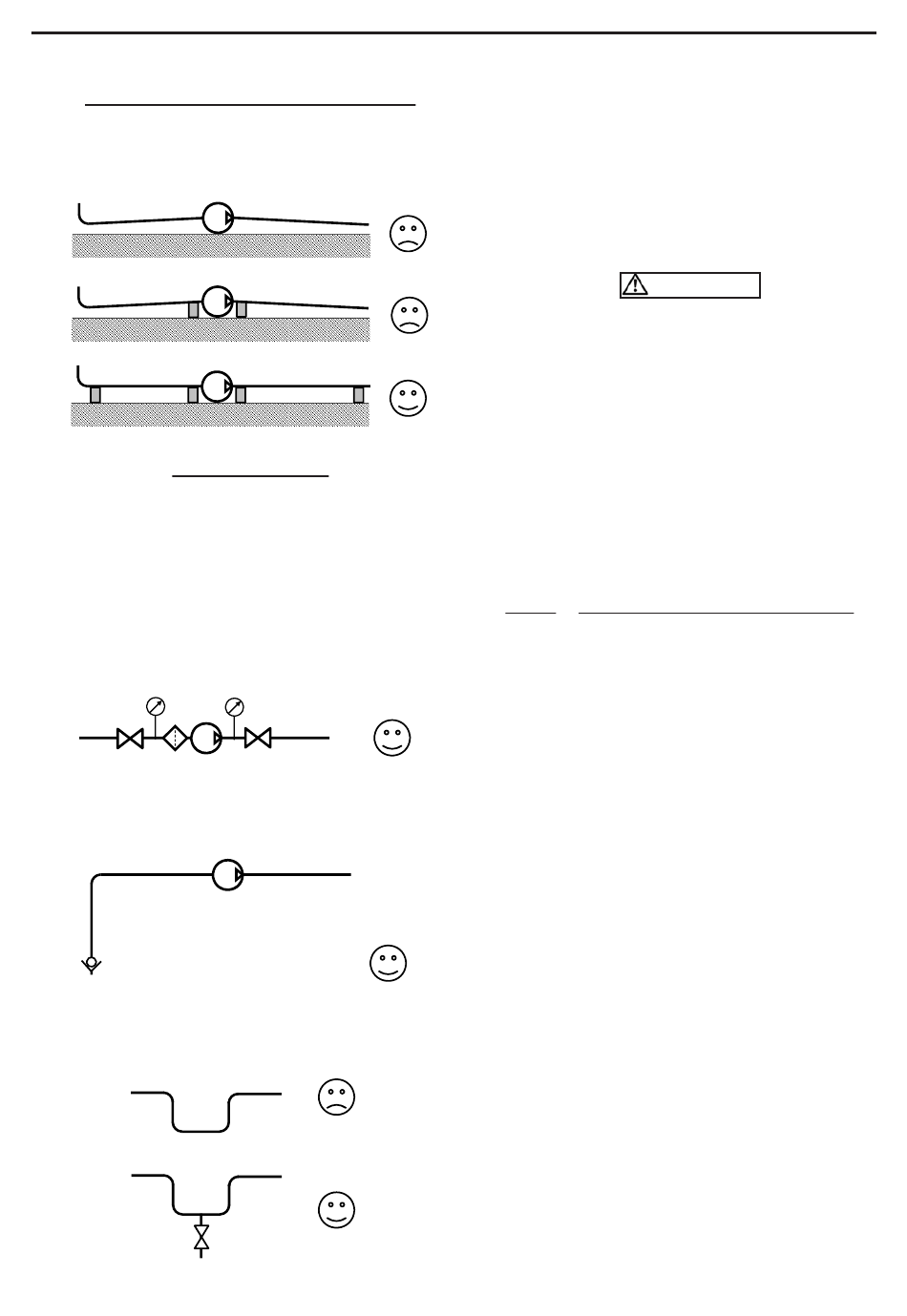

Ausrichtung und Auffangen der Rohrleitungen
Die Pumpe darf nicht die Rohrleitungen tragen und auch
keiner Spannung ausgesetzt werden, die vom Gewicht
der Rohrleitungen oder ihrer Ausdehnung bewirkt wer-
den. Für letztere Kompensatoren vorsehen.
Rohrleitungselemente
• Ventile nahe an der Pumpe anbringen, um bei
Wartungsarbeiten ein überflüssiges Entleeren der
Rohrleitung zu vermeiden. Vorzugsweise Absperrventile
oder Kugelhähne verwenden.
Anschlüsse auf der Saug- und Druckseite der Pumpe
für mögliche Kontrollinstrumente vorsehen.
Die Pumpe schützen, indem saugseitig ein MOUVEX-
Vorfilter verwendet wird. Sicherstellen dass die
Rohrleitungen, Behälter und anderen Geräte vor der
Montage sorgfältig gereinigt sind.
• Die MOUVEX-Pumpen sind selbstsaugend. Sollte jedoch
das Entleeren der Rohrleitung vermieden werden oder
wenn die Ansaughöhe groß ist, kann ein Fußventil
installiert werden.
• Wenn die gepumpte Flüssigkeit in den Leitungen ers-
tarren oder sich ausdehnen können, müssen
Tiefpunkte in der Rohrleitung vermieden oder mit
Ablassventilen ausgerüstet werden.
NT 1012-B00 09 18 Pumpe A12 A g

3. INSTALLATION (For tsetzung)

• Falls die Installation begleitbeheizt ist, muss ein Ableiten
der Ausdehnung in die Leitungen erfolgen können. Es
ist daher notwendig, dass das Produkt in den
Rohrleitungen vor dem in der Pumpe enthaltenen
Produkt erwärmt wird. Es muss ebenfalls darauf
geachtet werden, dass die zu erwärmende Pumpe
nicht durch geschlossene Ventile abgesperrt ist.

3.3 Schutz der Anlage und der Pumpe

Pumpe nicht in Betrieb nehmen, wenn kein Schutz
gegen Überdruck vorhanden ist.
Die Pumpe ist gegen Überdrücke abzusichern. Diese
Funktion kann ein internes Überströmventil oder ein
Druckschalter erfüllen.
Falls die Pumpe in beide Richtungen fördern soll, muss die
Pumpe auch in beiden Betriebsrichtungen abgesichert
werden.
3.3.1 Schutz durch integriertes Überströmventil
Ein pumpeninternes Überströmventil kann nicht ver-
wendet werden, um die Installation abzusichern.
3.3.1.1
Funktionsweise des Überströmventils
Das einstellbare Überströmventil arbeitet wie ein
Sicherheitsventil, das den Förderdruck automatisch auf
den eingestellten Wert begrenzt.
Wenn der Förderdruck den Federeinstellwert erreicht, hebt
sich das Klappenventil aus seinem Sitz und ermöglicht
dadurch das teilweise oder vollständige Rückströmen
des Mediums zur Saugseite.
Bei
geschlossener
Überströmventil einen nur geringen Überdruck gegenü-
ber dem eingestellten Druckwert. Dadurch kann der
Motor
ökonomisch
Leistungsmehrbedarf bereitstellen.
Es wird dennoch darauf hingewiesen, dass die Funktion
des Überströmventils darauf beschränkt ist, die Pumpe
gegen unvorhergesehene Überdrücke zu schützen.
Es ist notwendig, einen Überlastschutz für den Antrieb
vorzusehen. Dabei ist die erhöhte Leistungsaufnahme
durch den Überdruck bei Auslösen des Überströmventils
zu berücksichtigen (geschlossene Druckseite, kompletter
Volumenstrom fließt durch das Überströmventil bei max.
Bypass-Federeinstellung).
Das doppelte Überströmventil besteht aus zwei einfachen
Überströmventilen, die gegenläufig angebracht sind.
Dies schützt die Pumpe in beide Förderrichtungen ohne
weitere mechanische Komponenten. Die Funktionsweise
in beide Richtungen ist mit der oben beschriebenen
Funktion identisch. Die Einstellung der Überströmventile
hat für beide Förderrichtungen zu erfolgen.
7/35
WARNUNG
HINWEIS
Druckseite
erzeugt
den
entsprechenden
das
