R =
L =

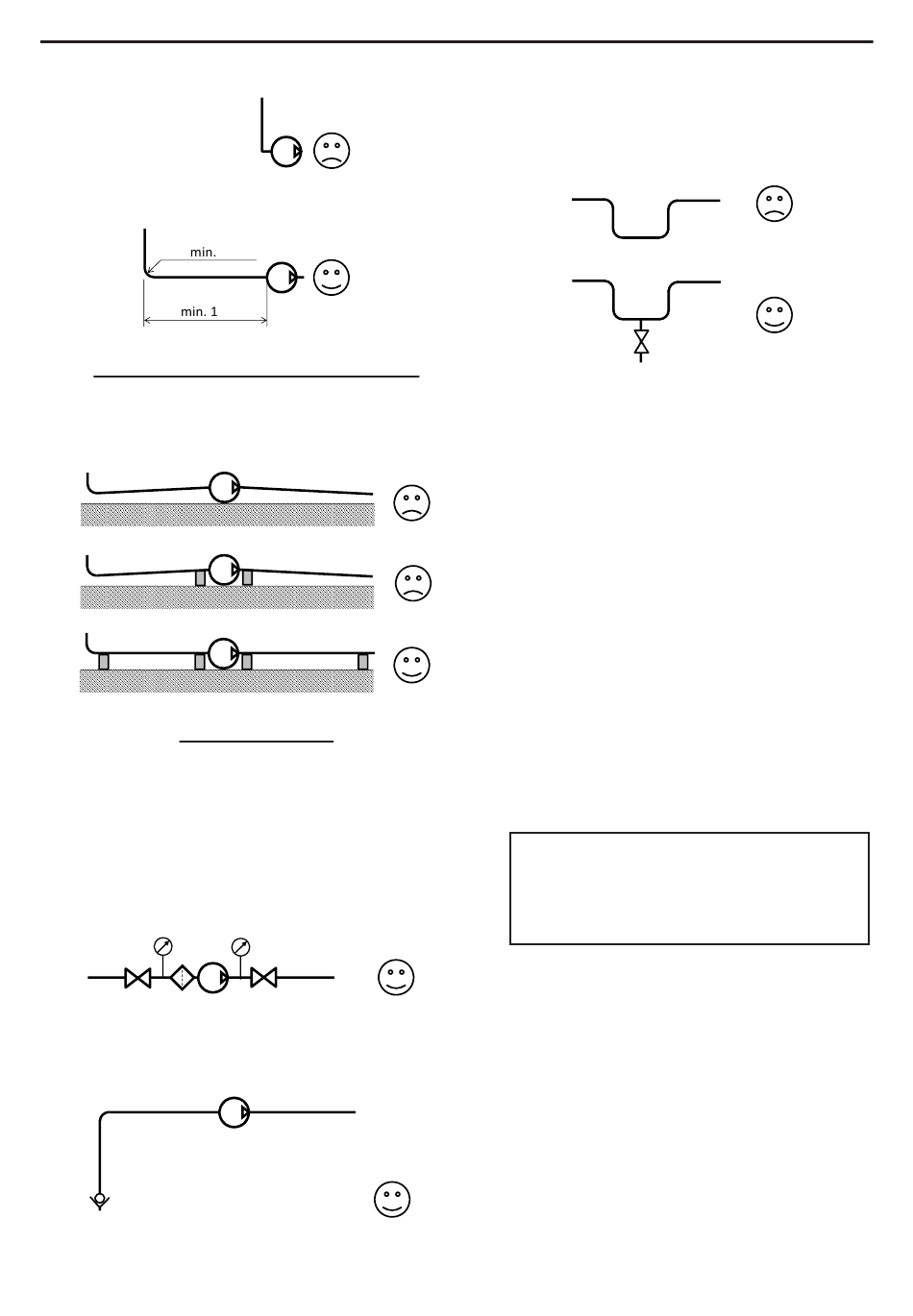

Ausrichtung und Auffangen der Rohrleitungen
Die Pumpe darf nicht die Rohrleitungen tragen und auch
keiner Spannung ausgesetzt werden, die vom Gewicht
der Rohrleitungen oder ihrer Ausdehnung bewirkt wer-
den. Für letztere Kompensatoren vorsehen.
Rohrleitungselemente
• Ventile nahe an der Pumpe anbringen, um bei
Wartungsarbeiten ein überflüssiges Entleeren der
Rohrleitung zu vermeiden. Vorzugsweise Absperrventile
oder Kugelhähne verwenden.
Anschlüsse auf der Saug- und Druckseite der Pumpe
für mögliche Kontrollinstrumente vorsehen.
Sicherstellen dass die Rohrleitungen, Behälter und
anderen Geräte vor der Montage sorgfältig gereinigt
sind.
• Die MOUVEX-Pumpen sind selbstsaugend. Sollte jedoch
das Entleeren der Rohrleitung vermieden werden oder
wenn die Ansaughöhe groß ist, kann ein Fußventil
installiert werden.
NT 1001-P00 02 19 Pumpen Micro C g
2. INSTALLATION (Forsetzung)
3 x D
0 x D
• Wenn die gepumpte Flüssigkeit in den Leitungen ers-
tarren oder sich ausdehnen können, müssen
Tiefpunkte in der Rohrleitung vermieden oder mit
Ablassventilen ausgerüstet werden.
• Falls die Installation begleitbeheizt ist, muss ein Ableiten
der Ausdehnung in die Leitungen erfolgen können. Es
ist daher notwendig, dass das Produkt in den
Rohrleitungen vor dem in der Pumpe enthaltenen
Produkt erwärmt wird. Es muss ebenfalls darauf
geachtet werden, dass die zu erwärmende Pumpe
nicht durch geschlossene Ventile abgesperrt ist.
Bei der Micro C-Pumpe handelt es sich um eine selbst-
ansaugende Verdrängerpumpe. Deshalb darf die
Pumpe nicht bei geschlossenen Absperrventilen betrie-
ben werden. Das betrifft sowohl die Saug- als auch die
Druckseite.
Die Pumpe ist dafür vorgesehen, an einen Motor ange-
flanscht zu werden. Bei Einbau der Kupplungen auf
wirksames und gesichertes Anzugsmoment achten.
2.2 Ausrichtung der Pumpenstutzen
Die Saug- und Druckstutzen können unterschiedlich
ausgerichtet werden.
Falls die Lage der Stutzen beim Einbau verändert wer-
den soll, siehe entsprechenden Abschnitt.
Entleeren der Micro C nur mit Saugeseite
oben
(Position 2) und Druckseite unten
(Position 4).
2.3 Drehrichtung
Bei Blickrichtung auf die Welle soll die Pumpe sich im
Uhrzeigersinn drehen. Der Pfeil auf der Laterne zeigt die
richtige Drehrichtung an.
Überprüfung der richtigen Drehrichtung :
Falls die Pumpe entgegengesetzt läuft, führt das zu kei-
ner Beschädigung der Pumpe.
13/28
