Buchse - MOUVEX -PRINZIP A12 A Betriebsanleitung

5. ÖFFNEN DER PUMPE (For tsetzung)

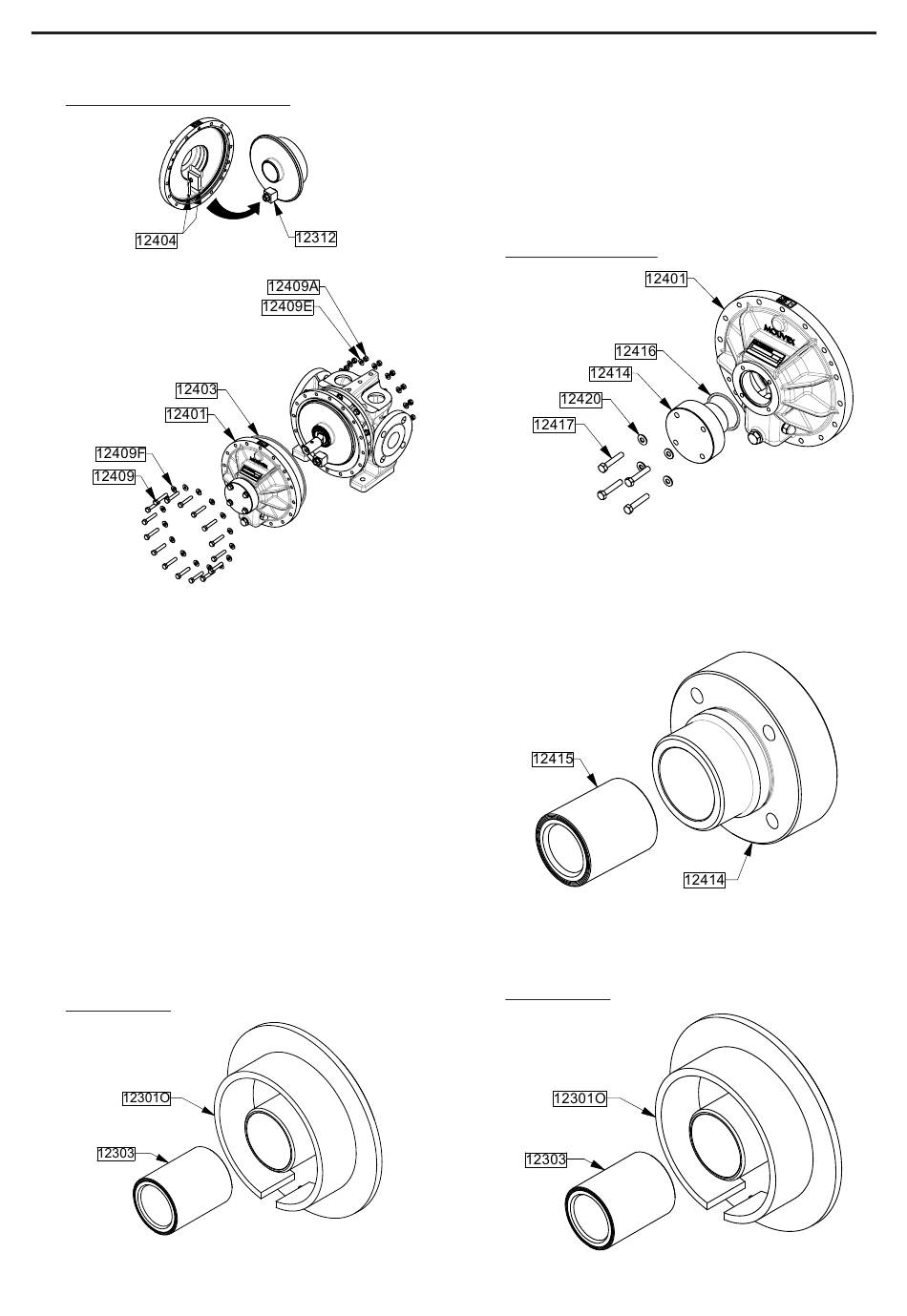

Montage des Gehäusedeckels
Den Dichtungssitz 12403 reinigen.
Die Dichtung 12403 auf den Zylinder 12201 montieren.
Den Gleitstein 12312 so ausrichten, dass er zwischen
die Platten 12404 passt.
Den Gehäusedeckel 12401 auf dem Zylinder 12403
montieren.
Darauf achten, dass Dichtung 12403 bei der Montage
nicht eingeklemmt wird.
Bei der Montage darauf achten, den Ring 12415 nicht zu
beschädigen.
Die Schrauben 12409 und die Muttern 12409A mit ihren
neuen gerippten, konischen Scheiben 12409E und 12409F
anbringen.

5.4 Buchse

5.4.1 Demontage
Folgen Sie den Anweisungen in § Z
Kolbenbuchse
NT 1012-B00 09 18 Pumpe A12 A g
- P .
YLINDER ISTON
16/35
Den Ring 12303 mit Hilfe einer Presse und eines
Zylinderstücks vom Kolben 12301O abziehen.
HINWEIS
Um Verformung des Kolbens zu vermeiden, Presskraft
auf die Stirnseite der Buchse ausüben.
Entfernen der Buchse vorzugsweise in der in der
Ansicht angezeigten Richtung.
Gehäusedeckellager
Die Schrauben 12417 und ihre Scheiben 12420 abziehen.
Die Einheit Frontdeckellager - Ring (12414 - 12415 -
12416) vom Gehäusedeckel 12401 entfernen.
Die Dichtung 12416 entnehmen und ihren Zustand über-
prüfen. Austauschen falls erforderlich.
Den Ring 12415 mit Hilfe eines Abziehers vom
Frontdeckellager 12414 entfernen.
5.4.2 Montage
Kolbenbuchse
