Lager - MOUVEX -PRINZIP A12 A Betriebsanleitung

5. ÖFFNEN DER PUMPE (For tsetzung)

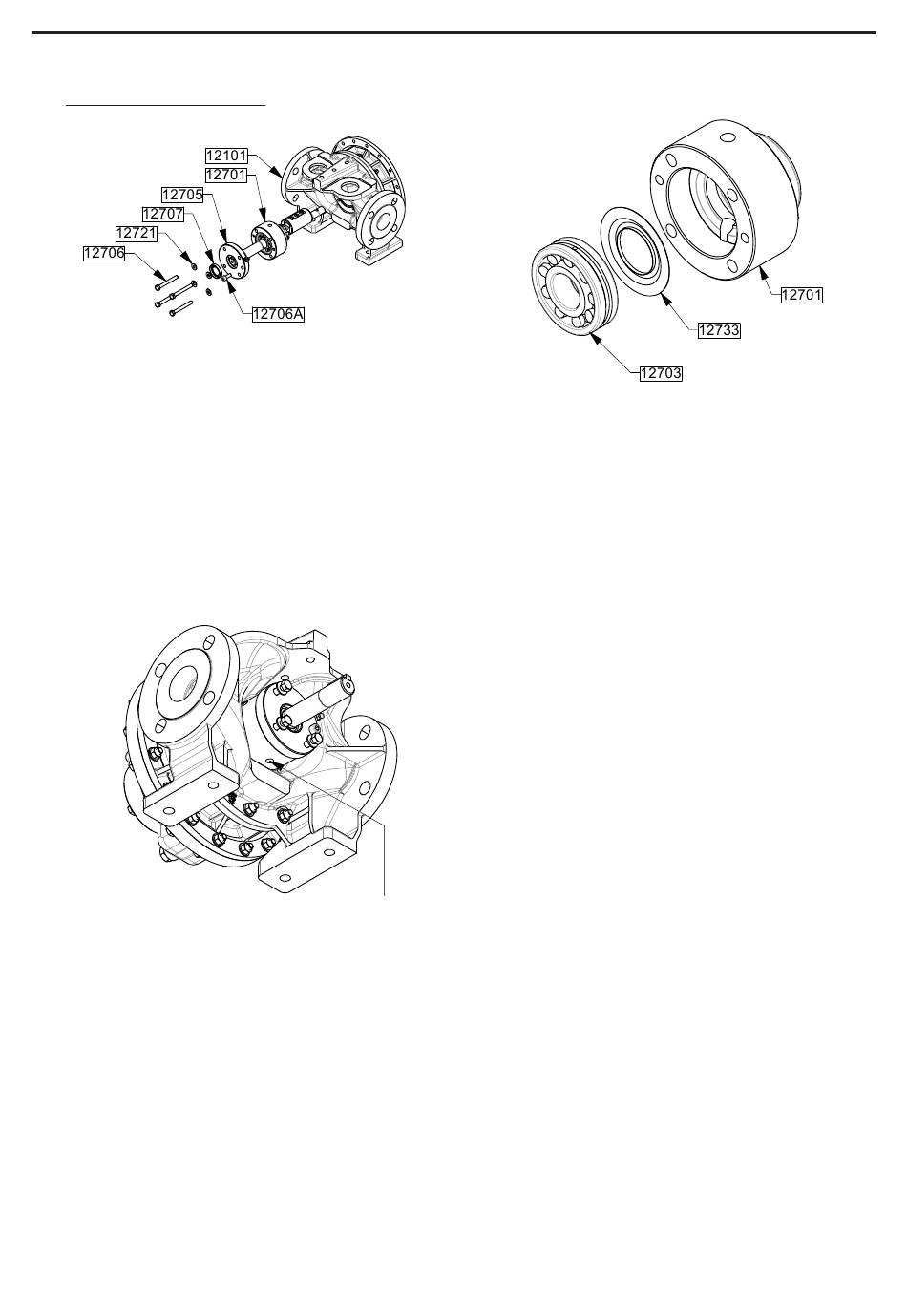

Montage des Lagerdeckels
Gegebenenfalls die Lippendichtung 12707 (Lippe nach
außen gerichtet) im Lagerdeckel 12705 montieren.
Lagerdeckel 12705 in das Lagergehäuse 12701 montieren.
Schraube 12706A montieren.
Die Wellen-Baugruppe in das Gehäuse 12101 einsetzen,
dabei auf folgendes achten :
• Die Schraube 12706A auf derselben Seite wie vor
dem Ausbau
Richtungsänderung der Pumpendrehung, siehe §
Ä H
NDERUNG DER AUPTDREHRICHTUNG
• Die Ablassöffnungen des Lagergehäuse 12701 in
vertikaler Position (nicht mit dem Loch des Arretierstifts
verwechseln) einsetzen.
Die Schrauben 12706 und ihre neuen, gerippten, koni-
schen Scheiben 12721 mit mittlerer Schraubensicherung
anbringen.
Gegebenenfalls das Lager schmieren, siehe § W
S .
CHMIERUNG
Folgen Sie den Anweisungen in § Z
die Montage zu beenden.
NT 1012-B00 09 18 Pumpe A12 A g
positionieren. Im Fall
;
Ablassöffnung
ARTUNG
- K
YLINDER OLBEN

5.6 Lager

5.6.1 Demontage
Folgen Sie den Anweisungen in § G
Nach dem Abmehmen des Lagergehäuses 12701 das
Lager 12703 aus dem Lagergehäuse 12701 mit Hilfe
der
einer Presse herausdrücken.
5.6.2 Montage
Den Lagerssitz 12703 reinigen.
Die Nilos-Dichtung 12733 in seinem Sitz montieren.
Lager 12703 in das Lagergehäuse 12701 mittels Presse
und einem Rohrstück eindrücken.
Folgen Sie den Anweisungen in § G
die Montage zu beenden.
-
um
20/35
.
LEITRINGDICHTUNG
um
LEITRINGDICHTUNG
