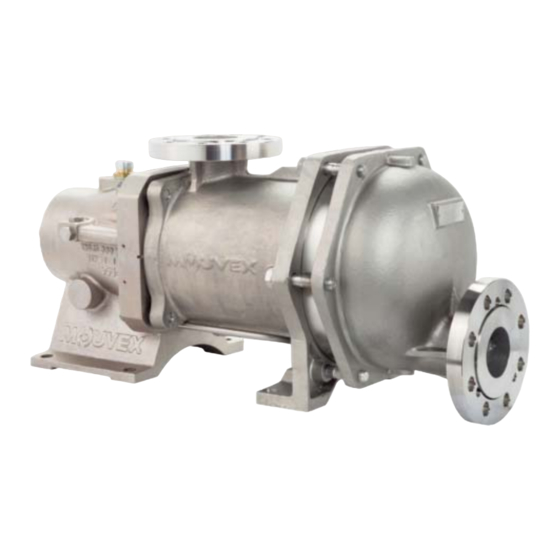

BETRIEBSANLEITUNG 1004-C00 g
Rubrik
1004
Gültig ab
März 2018
Ersetzt
Oktober 2016
Übersetzung der
Originalbetriebsanleitung
INSTALLATION
BETRIEB
WARTUNG
Ihr Händler :
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für MOUVEX SLC12 i
Inhaltszusammenfassung für MOUVEX SLC12 i
- Seite 1 GEWÄHRLEISTUNG : Pumpen der SL-Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen und ohne vorherige Zustimmung von MOUVEX erlischt die Gewährleistung. Ihr Händler : Z.I.
-
Seite 2: Inhaltsverzeichnis
15. KONFORMITÄTSERKLÄRUNG ....28 Kennzeichnung wichtiger und zu beachtender Anweisungen. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 2/28... -
Seite 3: Abmessungen
1. ABMESSUNGEN NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 3/28... -
Seite 4: Abmessungen (For Tsetzung)
1. ABMESSUNGEN (For tsetzung) NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 4/28... - Seite 5 1. ABMESSUNGEN (For tsetzung) NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 5/28...
- Seite 6 1. ABMESSUNGEN (For tsetzung) NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 6/28...
- Seite 7 1. ABMESSUNGEN (For tsetzung) NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 7/28...
- Seite 8 1. ABMESSUNGEN (For tsetzung) NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 8/28...
-
Seite 9: Installation
Die Abdichtungen überprüfen, um einen unbeabsichtig- ten Lufteintritt zu verhindern. Länge der Saugleitung Sie muss so kurz wie möglich sein. -------------------------------------------------------------------- NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 9/28... -
Seite 10: Installation (For Tsetzung)
Ansaughöhe groß ist, kann ein Fußventil ins- talliert werden. Falls die Pumpe entgegengesetzt läuft, führt das zu keiner Beschädigung der Pumpe, es erfolgt jedoch kein Druckaufbau. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 10/28... -
Seite 11: Schutz Der Anlage
BAUT WERDEN, KANN ES ZU MATERIEL- LEN SCHÄDEN ODER VERLETZUNGEN MIT EVENTUELLER TODESFOLGE KOMMEN. Gefährlicher Druck kann Körperverletzungen oder Sachschäden verursachen. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 11/28... -
Seite 12: Hebezeug
Pumpe demontiert werden kann (siehe Maßzeichnung). Zum Schutz von Personen und Material sollte der am Rahmen vorgesehene Erdungspunkt verwendet werden. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 12/28... -
Seite 13: Fluchtung Der Wellen Von Motor/ Pumpe Oder Reduziergetriebe/Pumpe
Der Einsatz von Elektromotoren ist weit verbreitet : jedo- ch kann nicht genug empfohlen werden, die entspre- chenden Betriebsanleitungen aufmerksam zu lesen. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 13/28... -
Seite 14: Kontrolle Der Drehrichtung
Montage in den Leitungen, Behältern usw. Verblieben sind, beseitigt werden. Für das Fördern von reinem Wasser während des Prozesses oder der Reinigung bitte vorher Mouvex konsultieren. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 14/28... -
Seite 15: Cip-Reinigung / Sip-Sterilisation
Reinigungen reduziert werden. Das Bypass-Ventil ist so einzustellen, dass je ein Teil des Volumenstromes durch die SL-Pumpe und die Bypassleitung fließt. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 15/28... -
Seite 16: Einbau Pumpe In Paralleler Anordnung
Max. Druck 6 barg Reinigung der Anlage : SLC-Pumpe SLC-Pumpe SL-Pumpe während dieser Phase nicht einschalten. Die SL-Pumpe wird während der Anlagenreinigung ges- toppt. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 16/28... -
Seite 17: Reinigungsphasen
• Schraubenschlüssel 13-32 mm • M16 : 90 Nm • Abziehvorrichtung • M24 : 200 Nm Schraubenschlüssel 70 mm oder verstellbarer • Schraubenschlüssel NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 17/28... -
Seite 18: Demontage Der Pumpe
• Deckel mit Druckanschluss 405A und O-Ring 205 abziehen. Ist die Rohrleitung förderseitig starr montiert, muss der Deckel 405A so gedreht werden, dass der Flansch freigelegt wird. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 18/28... -
Seite 19: Demontage Der Pumpe (For Tsetzung)
Selbst wenn Verschleißspuren sichtbar sind, auf keinen Fall die Oberflächen des Zylinders nacharbeiten, da dies zu einer Verringerung der Pumpenleistung bzw. -Standzeit führen kann. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 19/28... -
Seite 20: Montage Der Zylinder-/Kolben-Einheit
• Kolben 301 mit einem Schraubenschlüssel 70 mm oder einem verstellbaren Schraubenschlüssel aufsetzen Mutter 304 fest- schrauben und festhalten, O-Ring 305. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 20/28... -
Seite 21: Austausch Des Antriebes
243* oder gleichwertig) zu versehen und mit einem Drehmoment M16 von 90 Nm wie- der anzuziehen * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 21/28... -
Seite 22: Austausch Des Antriebes (For Tsetzung)
* Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage • Sprengring 725 ersetzen. erhältlich) : CS05 Lebensmittel- Synthetiköl CS23 Öl ohne Silikon für Antriebsblock * Von Kunden verwendete Öle. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 22/28... -
Seite 23: Lageänderung Der Stutzen
243* oder vergleichbarer Schraubensicherung versehen. • Lage Flansches entsprechend Gegenflanschposition einstellen (der Flansch muss sich frei drehen lassen). * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 23/28... -
Seite 24: Ölwechsel Des Antriebes
* Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage erhältlich) : CS05 Lebensmittel- Synthetiköl CS23 Öl ohne Silikon für Antriebsblock * Von Kunden verwendete Öle. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 24/28... -
Seite 25: Optionen
Aggregat so abgedeckt werden, daß direkte Sonneneinstrahlung und Wettereinwirkungen verhindert werden. Die Pumpenwelle sollte alle 2 Monate mit der Hand einige Umdrehungen gedreht werden. NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 25/28... -
Seite 26: Störungssuche
Pumpe ist verschlissen und die interne Abdichtung unzureichend (Kolbenlager oder Kolben/ Zylinder verschlissen, Radialfedern, verschlissene Zylinder-Trennwand oder Welle gebrochen). NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 26/28... -
Seite 27: Störungssuche (For Tsetzung)
Ursache für diese Störung kann auch einfach ein deutlich überhöhter Stromverbrauch wegen eines falschen Anschlusses des Motors sein (zum Beispiel Drehstrommotor, der nur auf 2 Phasen läuft). NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 27/28... -
Seite 28: Konformitätserklärung
15. KONFORMITÄTSERKLÄRUNG NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g 28/28...
