5. ÖFFNEN DER PUMPE (For tsetzung)
5.1.2 Anzugsdrehmomente
M6 ...........................5
M8 .......................... 11±5.5 N.m
M10 (Bolzen) ........... 35±8 N.m
M10 (andere)........... 20±6 N.m
G1/4 ....................... 3,5±1 N.m
G1/2 konisch ........... 6±2 N.m
5.1.3 Vorbereiten der Pumpe
Vor Arbeiten an der Pumpe :
Wurden giftige oder gefährliche Flüssigkeiten
gepumpt, muss die Pumpe entleeren, durchspülen
und entgiften bevor Servicearbeiten durchgeführt
werden.
Vor jeglichem Eingriff an der Anlage die Pumpe
abstellen um jegliche, selbst unbeabsichtigte
Inbetriebnahme zu verhindern.
Stoppen Sie die Pumpe und beugen Sie, auch einem
unbeabsichtigten Wiederanlaufen der Pumpe vor.
Abschalten der Anlage Druck entlasten.
Temperaturkontrolle der Bauteile.
Pumpe entleeren.

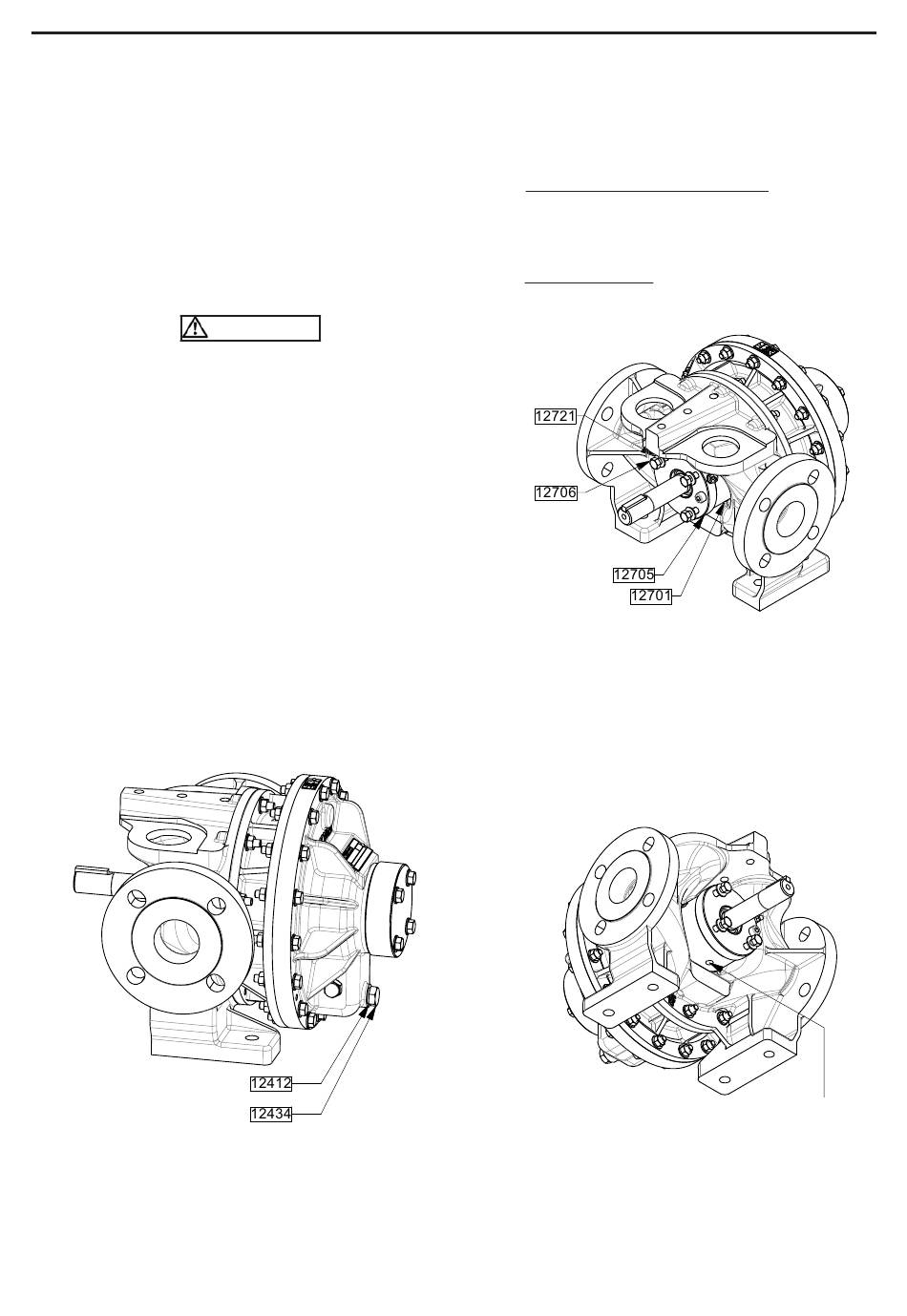

Achten Sie darauf, dass eventuell vorhandene Absperrventile
geschlossen sind, bevor Sie den Stopfen 12434 und dessen
Dichtung 12412 herausdrehen.
Die Dichtung 12412 entnehmen und ihren Zustand über-
prüfen. Austauschen falls erforderlich.
Sobald die Pumpe entleert ist, den Stopfen 12434 und
seine Dichtung 12412 wieder einschrauben.
NT 1012-B00 09 18 Pumpe A12 A g
±2 N.m
WARNUNG
5.2 Änderung der Hauptdrehrichtung
5.2.1 Demontage
Die Pumpe vom Motor trennen und die Kupplung entfernen.
• Kupplung von MOUVEX geliefert
Madenschraube herausdrehen, dann die Kupplung
entnehmen
Austauschen falls erforderlich.
• Andere Kupplung
Siehe Gebrauchsanleitung des Herstellers.
Die Schrauben 12706 und ihre Scheiben 12721 abziehen.
Ohne die Teile aus dem Gehäuse zu entfernen, die Einheit
Lagerdeckel 12705 - Lagerkäfig 12701 in die gewünschte
Position drehen (die Ablassöffnungen müssen in vertikaler
Position bleiben ; Nicht mit dem Loch des Arretierstifts
verwechseln).
Die Schrauben 12706 und ihre neuen, gerippten, koni-
schen Scheiben 12721 mit mittlerer Schraubensicherung
anbringen.
12/35
und
ihren
Zustand
überprüfen.
Ablassöffnung
