6.1 Schmierung

Außer in besonderen Fällen benötigt die MOUVEX-
Pumpe nur eine Schmierung des Lagers am
Welleneingang.
Verwenden Sie Kugellagerfett.
Diese Schmierung ist alle 1000 Betriebsstunden bzw.
ein Mal pro Jahr oder im Fall der versehentlichen
Verschmutzung des Fettes vorzunehmen.
In diesem letzteren Fall, das Lager und seine Kammer
reinigen, bevor neu eingefettet wird.
Die Menge des aufzutragenden Fetts beträgt 17 cm
nicht übersteigen.
Für Pumpen im HT-Bereich (in der Regel ab 100°C), ein
Fett mit hohem Tropfpunkt verwenden.
Es sind Schmiermittel zu bevorzugen, die nicht im geför-
derten Medium löslich sind und bei heißen Medien bei
Betriebstemperatur eine gute Viskosität beibehalten.
Die anderen Baugruppen des Pumpenaggregats
(Motor, Reduziergetriebe) sind gemäß ihrer eigenen
Betriebsanleitungen zu warten.
6.2 Überprüfung der Verschleißteile
Die nachstehend aufgelisteten Fehler erfordern den
Austausch der Teile.
6.2.1 Buchse (12303 - 12415)
Innendurchmesser größer als :
- Kolbenbuchse 12303 ...............44,25 mm
- Gehäusedeckelbuchse 12415..28,90 mm

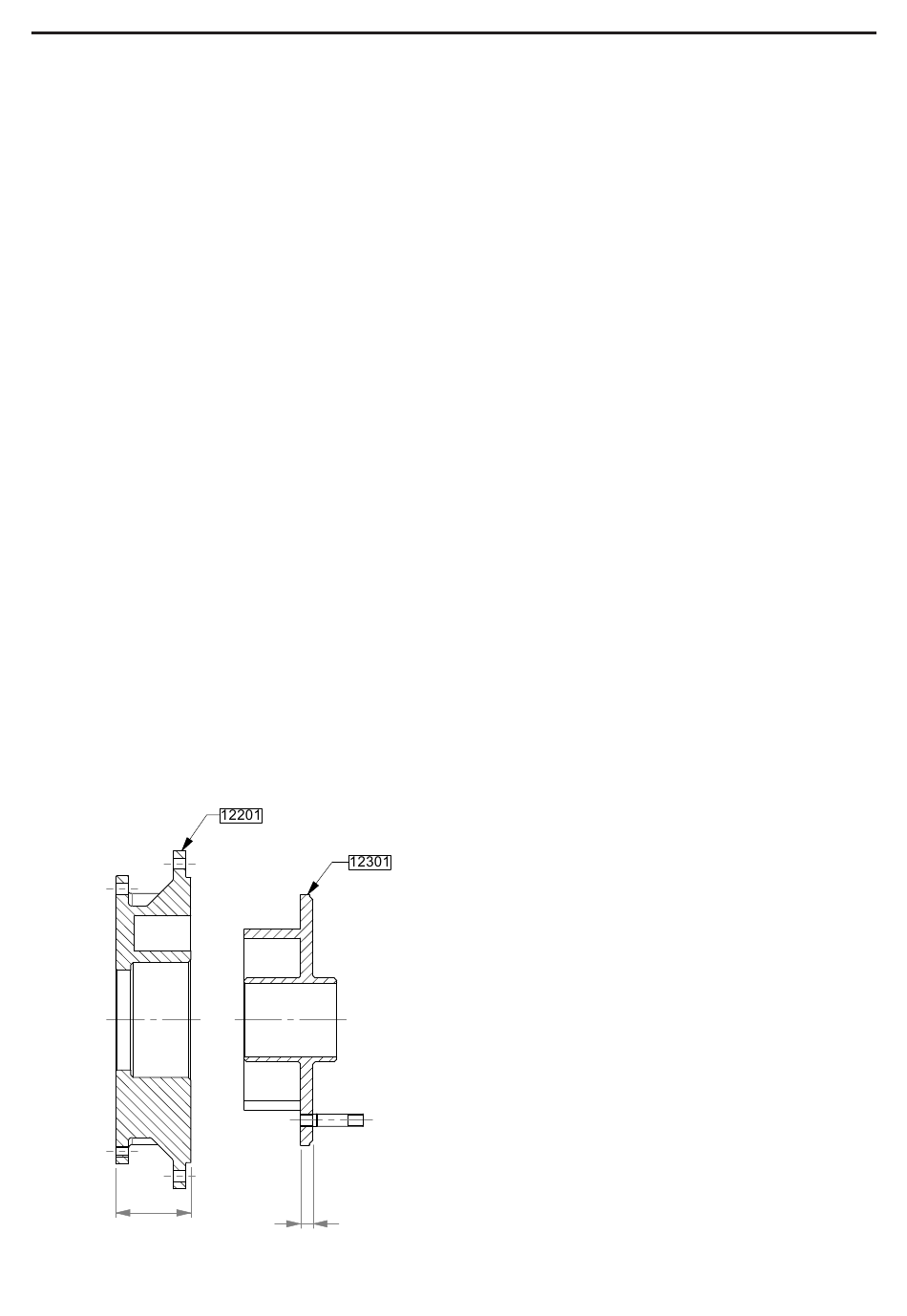

6.2.2 Zylinder und Kolben (12201 - 12301)
Dickenmass kleiner als :
- Kolben 12301 ........................... 8,0 mm
- Zylinder 12201 .........................57,3 mm
NT 1012-B00 09 18 Pumpe A12 A g

6. WARTUNG

Für das Erreichen der Förderparameter müssen Kolben
und Zylinder aufeinander abgestimmte Maße haben.
Der Austausch des Zylinders oder des Kolbens erfor-
dert daher den Austausch der kompletten Zylinder/
Kolben-Einheit.
6.2.3 Gleitstein (12312)
- Dickenmass kleiner als 27,87 mm
- Innen-Ø größer als 16,04 mm
6.2.4 Gleitsteinbuchse (12306)
3
- Außendurchmesser kleiner als 15,90 mm
6.2.5 Kolbenführungen (12404)
- Dickenmass kleiner als 9,45 mm
6.2.6 Kolbenlager (12503)
- Außen-Ø kleiner als 42,75 mm
6.2.7 Wellenführung (12521)
- Außen-Ø kleiner als 27,80 mm
6.2.8 Welle (12501)
- Ø an der Lippendichtung kleiner als 24,85 mm
- Ø am O-Ring der Gleitringdichtung kleiner als
6.2.9 Federn (12310 - 12504)
- Federachse nicht geradlinig
- Feder 12310 : freie Höhe kleiner als 31 mm
- Feder 12504 : freie Höhe kleiner als 16,60 mm
6.2.10 Dichtungen
- Kratzer
- Brüche
- Löcher
- bleibende Verformungen der Dichtung
6.2.11 Lager (12703)
- Anzahl
- "Harte Stelle" im Lager während des manuellen
- Ungewöhnliches
Die für das Lager angegebene Lebensdauer ist eine
theoretische, die entsprechend den Anforderungen
der Norm ISO 281 berechnet wurde.
Diese Berechnung wurde bei den maximal zulässigen
Drehzahlen und Differenzdrücken mit einer zulässigen
Fehlerquote von 10% durchgeführt.
27/35
HINWEIS
29,90 mm
der Betriebsstunden
(Lebensdauer : 20 000 Stunden)
Drehens spürbar
Geräusch
Pumpenbetriebs (Quietschen...)
HINWEIS
überschritten
während des
