2.7 Betrieb bei Vakuum auf der Saugseite
Aufgrund des Betriebsprinzips der Pumpe führt ein
Betrieb der Pumpe bei Saugdruck unter dem atmosphä-
rischen Druck je nach Anwendungsbedingungen
(Schlauchmaterial, Drehzahl, Temperatur...) zu einem
mehr oder weniger erheblichen Volumenstromverlust.
Damit die Pumpe den normalerweise zu erwartenden
Volumenstrom erzeugen kann, empfiehlt MOUVEX den
Aufbau
eines
optionalen
Pumpengehäuse.
Bei Nutzung eines Vakuumkits darf der Saugdruck kei-
nesfalls -0,9 barg (-13 psig) unterschreiten.
Sollte kein Vakuumkit in eine ABAQUE-Pumpe einge-
baut werden, die mit einem Saugdruck unter dem
atmosphärischen Druck arbeitet, kann MOUVEX keine
Gewährleistung für die Pumpenleistung übernehmen.

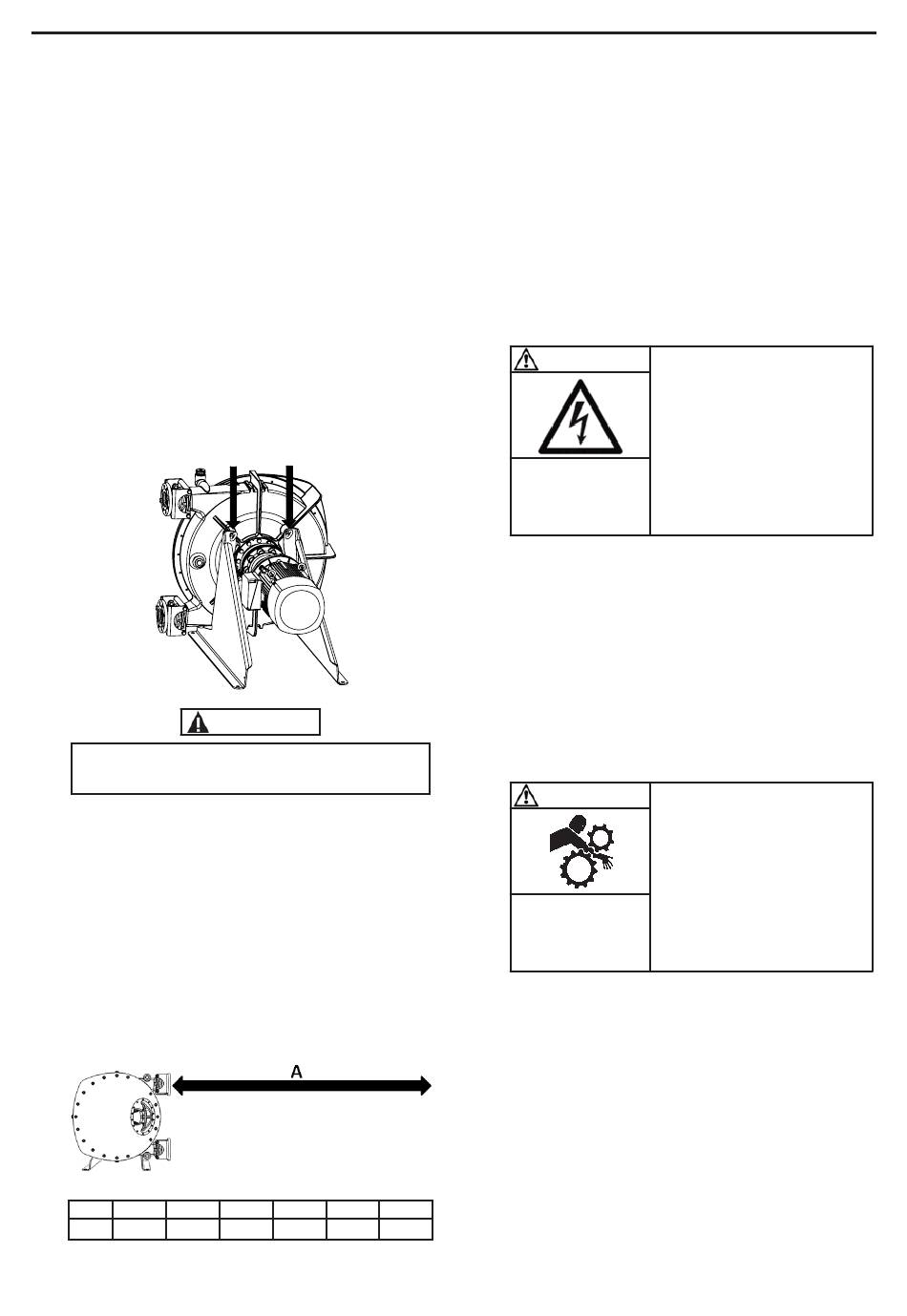

2.8 Heben
NUR UNBESCHÄDIGTE HEBEMITTEL BENUTZEN.
DIE DAFÜR VORGESEHENEN ÖSEN VERWENDEN.
Einen Gurt zwischen Pumpe und Getriebe ziehen und
einen zweiten zwischen Getriebe und Motor. Die beiden
Gurte zusammen an einem Haken befestigen.
Maximalgewicht der Pumpe : siehe § A
2.9 Pumpenaufstellung
Für ausreichenden Platz für die Wartung der Pumpe sor-
gen.
Vor allem für ausreichenden Platz beim Schlauchwechsel
sorgen, der Abstand von den Flanschen bis zu einem
Hindernis muss das Herausziehen gemäß Bild ermögli-
chen :
HD50
HD65
mm
1400
1400
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
2. INSTALLATION (For tsetzung)
Vakuumkits
auf
ACHTUNG
BMESSUNGEN
Abstand A :
HDX65
HDX80
HD80
1600
1600
2000
2.10 Verankerung des Aggregates
Die
richtige
Grundvoraussetzung für dessen Funktionstüchtigkeit
und seine Lebensdauer.
Der Untergrund muss widerstandsfähig genug sein, um
die von dem Aggregat verursachten Beanspruchungen
ohne Schaden aufzunehmen.
Wenn das Aggregat mit Hilfe von Ankerschrauben oder
das
Bolzen befestigt wird, müssen diese sorgfältig festgezogen
werden, damit sich die Stahlplatte dabei nicht verzieht.
2.11 Elektromotoren
Gefährliche Spannung
kann zu Verletzungen
oder Tod führen.
Überprüfen Sie, ob die Versorgungsspannung mit den
Angaben auf dem Typenschild des Motors überein-
stimmt.
Montieren Sie die Leitungen gemäß dem Schaltplan,
verwenden Sie der Leistung angepasste Kabel und
behandeln Sie die Anschlüsse, die fest anzuziehen sind,
mit großer Sorgfalt.
Die Motoren sind über Schutzschalter und Sicherungen
ausreichend zu schützen. Sorgen Sie für die vorge-
schriebene Erdung.
Kontrolle der Drehrichtung :
.
Nicht ohne
installierten
Schutz arbeiten.
Diese Kontrolle der Pumpe hat ohne Medium bei offenen
Ventilen auf der Saug- und Druckseite, um z. B. einen
unerwartenden Druckanstieg zu vermeiden. Die Pumpe
leer starten, um den korrekten Sitz der Anschlüsse zu
überprüfen und die für den Anschluss an die Saug- und
Druckseite richtige Drehrichtung zu kontrollieren.
Falls die Drehrichtung geändert werden muss, sind nach-
stehende Anweisungen zu befolgen :
• Dreiphasiger Motor : 2 stromzuführende Kabel tauschen.
• Zweiphasiger Motor : beide Kabel der gleichen Phase
tauschen.
HD100
• Einphasiger Motor : den Anweisungen der dem Motor
2800
beiliegenden Bedienungsanleitung folgen.
12/25
Befestigung
eines
WARNUNG
VOR DER DURCHFÜHRUNG VON
SERVICEARBEITEN STROMVERSOR-
GUNG UNTERBRECHEN.
WARNUNG
BETRIEB OHNE WELLENSCHUTZ KANN
SCHWERE KÖRPERVERLETZUNGEN,
HOHE SACHSCHÄDEN ODER TOD
VERURSACHEN.
Aggregates
ist
