5. ÖFFNEN DER PUMPE (For tsetzung)

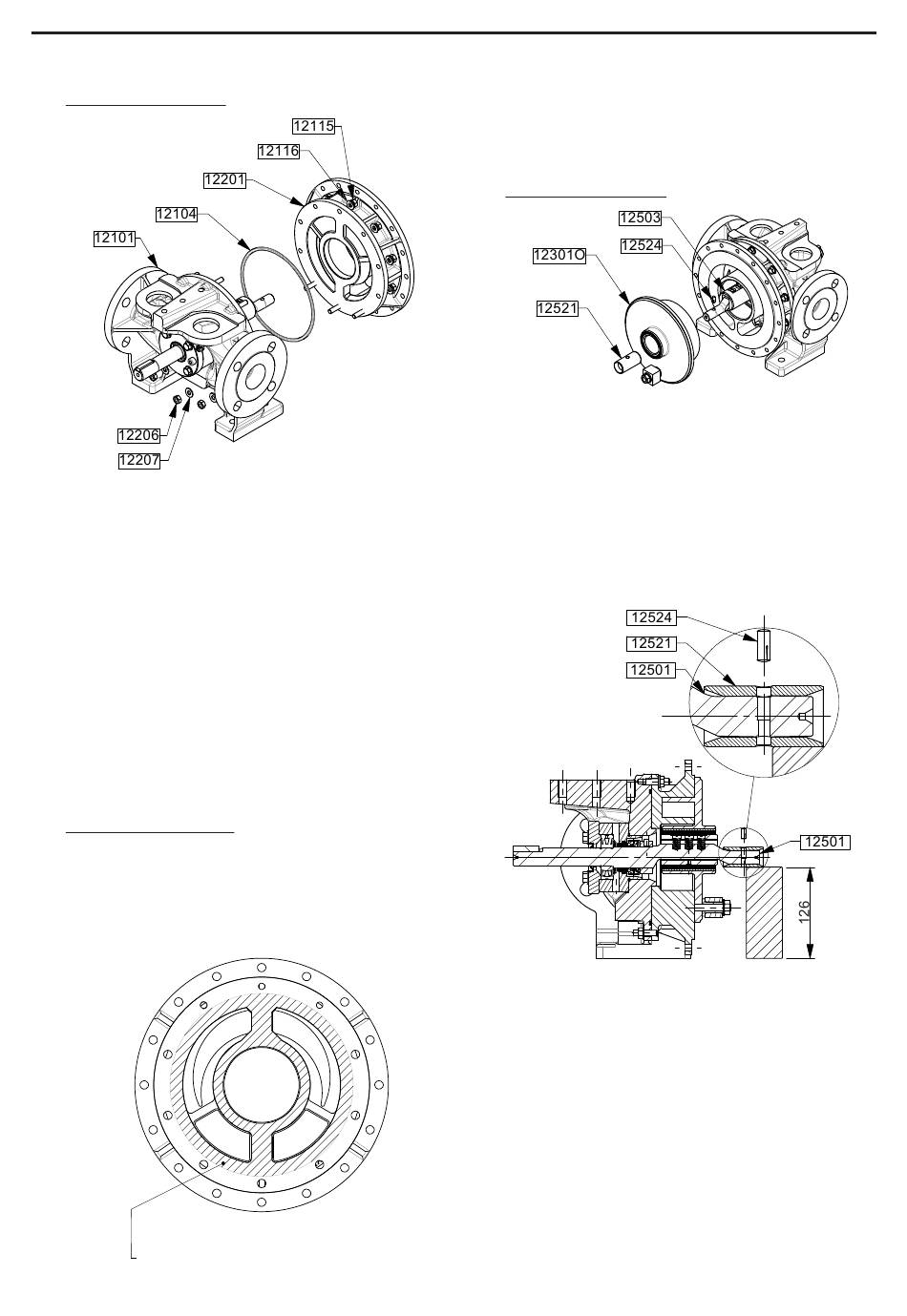

Ausbau des Zylinders
Die Muttern 12206-12115 und ihre Scheiben 12207-
12116 abziehen.
Den Zylinder 12201 mit einem Gummihammer vom
Gehäuse 12101 ablösen und die Dichtung 12104 ent-
nehmen und ihren Zustand überprüfen. Austauschen
falls erforderlich.
Den Zustand des Zylinders 12201 überprüfen. Austauschen
falls erforderlich.
Für das Erreichen der Förderparameter müssen Kolben
und Zylinder aufeinander abgestimmte Maße haben.
Der Austausch des Zylinders oder des Kolbens erfor-
dert daher den Austausch der kompletten Zylinder/
Kolben-Einheit.
5.3.2 Montage
Montage des Zylinders
Den Dichtungssitz 12104 reinigen.
Die Dichtung 12104 in der Gehäuse 12101 montieren.
Zwischen den Seiten des Gehäuses 12101 und des
Zylinders 12201 ein Dichtungsmittel auftragen (siehe §
V ).
ORBEREITEN
Auftragsfläche für das Dichtungsmittels
NT 1012-B00 09 18 Pumpe A12 A g
HINWEIS
Die Muttern 12206 und 12215 mit ihren neuen gerippten,
konischen Scheiben 12207 und 12116 anbringen.
Darauf achten, dass Dichtung 12104 bei der Montage
nicht eingeklemmt wird.
Montage des Kolbens
Die Kontaktflächen des Kolbens 12301O mit einem
Mittel schmieren, das mit der gepumpten Flüssigkeit
kompatibel ist.
Den Kolben 12301O auf sein Kolbenlager 12503 mon-
tieren.
Die Wellenführung 12521 auf der Welle 12501 montieren.
Den Stift 12524 montieren (bis zum Anschlag bringen)
wobei darauf geachtet wird, die Wellenführung nicht zu
beschädigen.
Um das Beschädigen der Dichtungen während dieser
Arbeit zu vermeiden, muss die Welle durch einen Vierkant
gestützt werden (ein weiches Material wählen, um die
Wellenführung nicht zu beschädigen).
