5. ÖFFNEN DER PUMPE (For tsetzung)

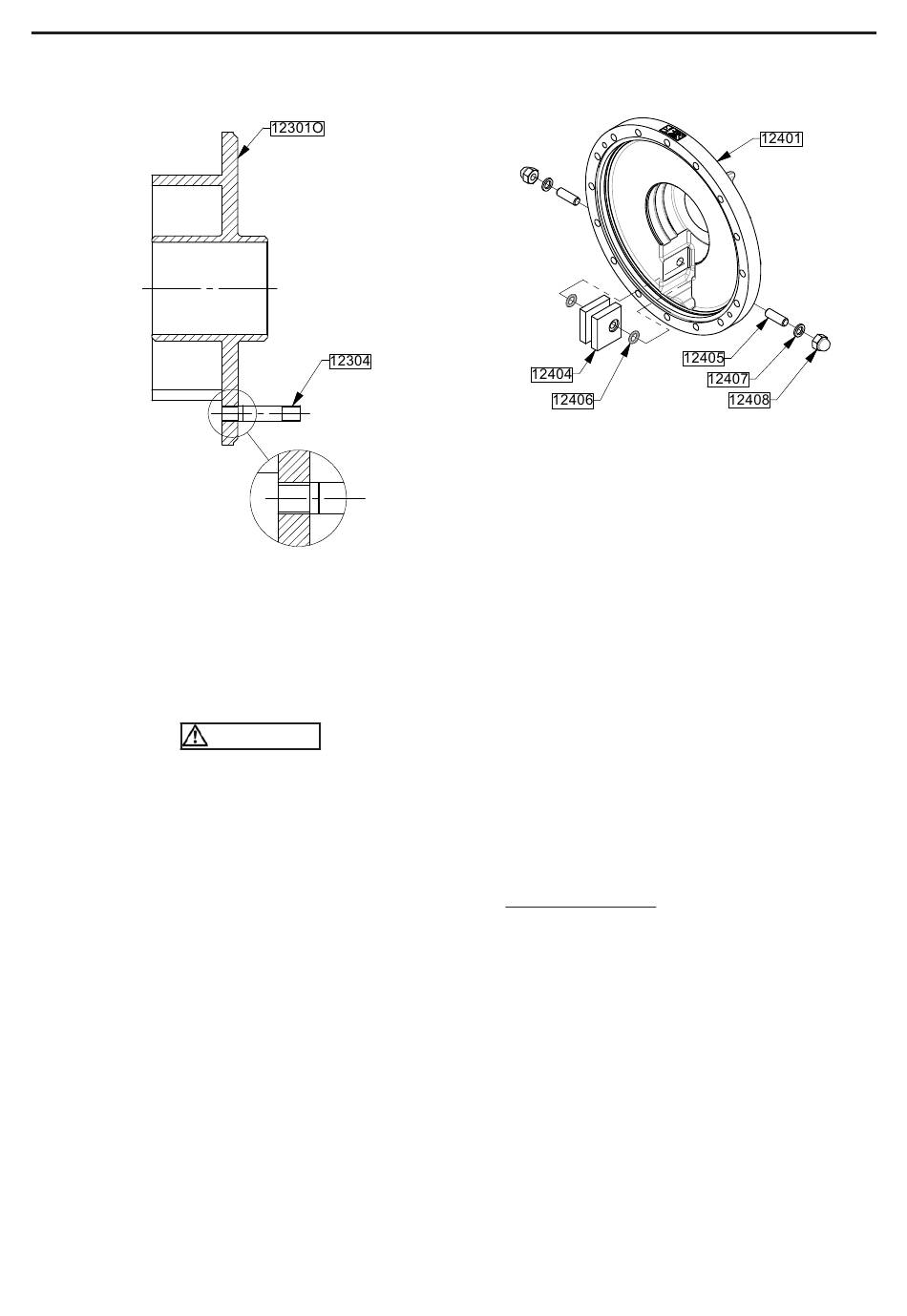

5.9 Gleitstein-Stift

5.9.1 Demontage
Folgen Sie den Anweisungen in § G
Den Gleitstein-Stift
Befestigungsmittel zu zerstören, wobei darauf zu achten
ist, dass der Kolben nicht verformt wird.
Gleitstein-Stift 12304 abziehen.
Temperaturkontrolle der Bauteile vor Demontage.
5.9.2 Montage
Reinigen Sie das Gewinde im Kolben 12301.
Den Gleitsteinstift 12304 mit dem Befestigungsmittel am
Anschlag montieren. Die Markierungskehle muss zum
Kolben gerichtet sein.
Den Gleitsteinstift 12304 mit der Kolbenseite 12301 aus-
richten, wobei der von der Oberfläche vorstehende Teil
abgefeilt wird. Mit feinem Schleifpapier endbearbeiten.
Die Kolbenfläche darf keine Kratzer aufweisen.
Folgen Sie den Anweisungen in § G
Montage zu beenden.
NT 1012-B00 09 18 Pumpe A12 A g
.
LEITSTEIN
12304 erhitzen, um
WARNUNG
um die
LEITSTEIN
5.10 Kolbenführungen
5.10.1 Demontage
Folgen Sie den Anweisungen in § Z
Die Muttern 12408 und ihre Dichtungen 12407 abzie-
hen. Überprüfen Sie den Zustand der Dichtungen und
falls erforderlich, austauschen.
Die Kolbenführung 12404 mit ihren Bolzen 12405 und
ihren Dichtungen 12406 entnehmen. Überprüfen Sie den
Zustand der Teile und falls erforderlich, austauschen.
5.10.2 Montage
das
Die Bolzen 12405 in die Kolbenführungen 12404 mit
Gewindedichtungsmittel montieren.
Die Dichtungen 12406 auf die Bolzen 12405 schieben
wobei darauf geachtet wird, die Dichtungen 12406 an
den Bolzengewinden 12405 nicht beschädigt werden.
Die Einheit Kolbenführungen (12404 - 12405 - 12406) in
den Gehäusedeckel 12401 montieren.
Die Muttern 12408 mit ihren Dichtungen 12407 montieren.
Folgen Sie den Anweisungen in § Z
die Montage zu beenden.
Pumpe mit Heizmantel :
Die Stopfen 12462 abnehmen, um die Muttern 12405
zugänglich zu machen. Siehe § B
22/35
- K .
YLINDER OLBEN
- K um
YLINDER OLBEN
V .
ESONDERE ARIANTEN
