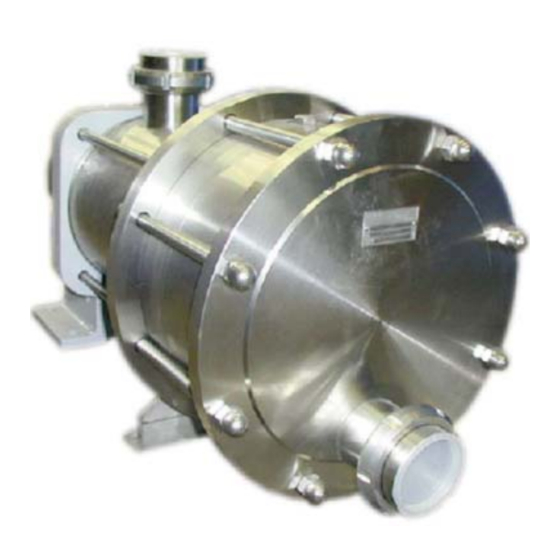

SLS24 i - SLS36 i
Pumpen der SL‐Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen
Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen und ohne
vorherige Zustimmung von MOUVEX erlischt die
Z.I. La Plaine des Isles - F 89000 AUXERRE - FRANCE
Tel. : +33 (0)3.86.49.86.30 - Fax : +33 (0)3.86.49.87.17
contact@mouvex.com - www.mouvex.com
PUMPEN
GEWÄHRLEISTUNG :
Gewährleistung.
BETRIEBSANLEITUNG 1004-H00 g
Rubrik
1004
Gültig ab
September 2018
Ersetzt
Oktober 2017
Übersetzung der
Originalbetriebsanleitung
INSTALLATION
BETRIEB
WARTUNG
Ihr Händler :
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für MOUVEX SLS24 i
Inhaltszusammenfassung für MOUVEX SLS24 i
- Seite 1 September 2018 Ersetzt Oktober 2017 Übersetzung der Originalbetriebsanleitung PUMPEN SLS24 i - SLS36 i INSTALLATION BETRIEB WARTUNG GEWÄHRLEISTUNG : Pumpen der SL‐Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen und ohne vorherige Zustimmung von MOUVEX erlischt die Gewährleistung.
-
Seite 2: Inhaltsverzeichnis
14. STÖRUNGSSUCHE ......27 Kennzeichnung wichtiger und zu beachtender Anweisungen. 15. KONFORMITÄTSERKLÄRUNG ....29 NT 1004-H00 09 18 SLS24 i - SLS36 i g 2/29... - Seite 3 NT 1004-H00 09 18 SLS24 i - SLS36 i g 3/29...
-
Seite 4: Abmessungen
1. ABMESSUNGEN (For tsetzung) NT 1004-H00 09 18 SLS24 i - SLS36 i g 4/29... - Seite 5 1. ABMESSUNGEN (For tsetzung) NT 1004-H00 09 18 SLS24 i - SLS36 i g 5/29...
- Seite 6 1. ABMESSUNGEN (For tsetzung) NT 1004-H00 09 18 SLS24 i - SLS36 i g 6/29...
- Seite 7 1. ABMESSUNGEN (For tsetzung) NT 1004-H00 09 18 SLS24 i - SLS36 i g 7/29...
-
Seite 8: Installation
Sie muss so kurz wie möglich sein. -------------------------------------------------------------------- Durchmesser der Saugleitung Der Durchmesser sollte mindestens dem Anschlussmaß der Pumpe entsprechen bzw. größer sein, wenn die 3 x D Förderbedingungen dies verlangen. 0 x D NT 1004-H00 09 18 SLS24 i - SLS36 i g 8/29... -
Seite 9: Installation (For Tsetzung)
Saug- oder Druckseite geöffnet zu hal- ten, um ein Ausdehnen oder Zusammenziehen beim Erhitzen oder Abkühlen des Mediums auszugleichen. Bei Nichtbeachtung kann es zu Schäden am Faltenbalg und der Anlage kommen. NT 1004-H00 09 18 SLS24 i - SLS36 i g 9/29... -
Seite 10: Hebezeug
Spannung kann zu VERURSACHEN. Gefährlicher Druck Verletzungen oder kann Tod führen. Körperverletzungen oder Sachschäden Für den einwandfreien Betrieb und die Lebensdauer verursachen. eines Aggregates ist die Aufstellfläche von grundlegen- der Bedeutung. NT 1004-H00 09 18 SLS24 i - SLS36 i g 10/29... -
Seite 11: Fluchtung Der Wellen Von Motor/ Pumpe Oder Reduziergetriebe/Pumpe
Verletzungen oder Tod führen. NIE EIN AGGREGAT MIT MANGELHAFT GEFLUCH- TETER KUPPLUNG STARTEN. DAS SETZT DIE GARANTIE AUSSER KRAFT. ACHTUNG : Kupplung nie zum Kompensieren einer mangelhaften Fluchtung verwenden. NT 1004-H00 09 18 SLS24 i - SLS36 i g 11/29... -
Seite 12: Kontrolle Der Drehrichtung
Anweisungen zu befolgen : Dreiphasiger Motor : 2 stromzuführende Kabel tauschen. Zweiphasiger Motor : beide Kabel der gleichen Phase tauschen. Einphasiger Motor : den Anweisungen der dem Motor beiliegenden Bedienungsanleitung folgen. NT 1004-H00 09 18 SLS24 i - SLS36 i g 12/29... -
Seite 13: Betrieb
Verschmutzungen, die eventuell während der Montage in den Leitungen, Behältern usw. Verblieben sind, beseitigt werden. Für das Fördern von reinem Wasser während des Prozesses oder der Reinigung bitte vorher Mouvex konsultieren. NT 1004-H00 09 18 SLS24 i - SLS36 i g 13/29... -
Seite 14: Cip-Reinigung / Sip-Sterilisation
Volumenstromes durch die SLS-Pumpe und die Reinigungsmenge beträgt 40 - 45 m Bypassleitung fließt. Diese Reinigungsmenge bezieht sich auf schwierige Reinigungen (klebrige und zähflüssige Produkte) und kann bei einfacheren Reinigungen reduziert werden. NT 1004-H00 09 18 SLS24 i - SLS36 i g 14/29... -
Seite 15: Einbau Pumpe In Paralleler Anordnung
Wir empfehlen in diesem Fall eine niedrige Drehzahl für die SLS-Pumpe. Max. Druck 6 barg Reinigung der Anlage : SLS-Pumpe SLS-Pumpe SLS-Pumpe während dieser Phase nicht einschalten. Die SLS-Pumpe wird während der Anlagenreinigung gestoppt. NT 1004-H00 09 18 SLS24 i - SLS36 i g 15/29... -
Seite 16: Reinigungsphasen
• Steckschlüssel 24 mm • M8 : 18 Nm • Schraubenschlüssel 13-32 mm • M16 : 100 Nm • Abziehvorrichtung • M24 : 200 Nm Schraubenschlüssel 85 mm oder verstellbarer • Schraubenschlüssel NT 1004-H00 09 18 SLS24 i - SLS36 i g 16/29... -
Seite 17: Demontage Der Pumpe
• Pumpe von der druckseitigen Verrohrung trennen • Die 8 Hutmuttern 106 lösen und die 8 Stiftschrauben 105 und 107 herausziehen. • Distanzstück 402 und O-Ringe 205 abziehen. NT 1004-H00 09 18 SLS24 i - SLS36 i g 17/29... -
Seite 18: Demontage Der Pumpe (For Tsetzung)
Zylinders und die Abdeckschraube in die der Huböse schrauben. • Kolben 301 mit Hilfe einer Abziehvorrichtung demontieren. • Zylinder 201 sowie die O-Ringe 113 und 306 abnehmen. NT 1004-H00 09 18 SLS24 i - SLS36 i g 18/29... -
Seite 19: Überprüfung Der Bauteile
Das trifft insbesondere für Förderprozesse mit abrasiven oder sehr dünnflüssigen Produkten zu : • Dreieckiger Steg auf dem Kolbenring (A), • Kleine Stufen am Boden der Kolbenscheibe (B). NT 1004-H00 09 18 SLS24 i - SLS36 i g 19/29... -
Seite 20: Montage Der Zylinder-/Kolben-Einheit
® 243* oder gleichwertig) auf das Gewinde des Antriebs 596 aufbringen. WARNUNG VORSICHT BEIM BEWEGEN VON SCHWE- REN TEILEN. Warnung vor Quetschgefahr. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-H00 09 18 SLS24 i - SLS36 i g 20/29... -
Seite 21: Austausch Des Antriebes
Stifte 117 und 513 achten. Die 4 Hutmuttern M16 115 sind mit Schraubensicherung (Loctite ® 243* oder gleich- wertig) zu versehen und mit einem Drehmoment von 100 Nm wieder anzuziehen. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-H00 09 18 SLS24 i - SLS36 i g 21/29... -
Seite 22: Austausch Des Antriebes (For Tsetzung)
Ersatz-Antriebsblöcke werden mit einem Schaumstoffschutz für den Faltenbalg geliefert. Wir empfehlen, diesen Schutz bis zur Montage des Gehäuses nicht zu entfernen. ACHTUNG : SCHUTZ VOR MONTAGE DES ZYLINDERS ABZIEHEN. NT 1004-H00 09 18 SLS24 i - SLS36 i g 22/29... -
Seite 23: Austausch Der Lippendichtung
(in einem Öl- oder HF-Bad). * Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage erhältlich) : CS05 Lebensmittel- Synthetiköl CS23 Öl ohne Silikon für Antriebsblock * Von Kunden verwendete Öle. NT 1004-H00 09 18 SLS24 i - SLS36 i g 23/29... -
Seite 24: Lageänderung Der Stutzen
• Die 8 Stiftschrauben 107 wieder einsetzen und die Hutmuttern 106 festschrauben. • Auf korrekten Sitz der Dichtung 205 achten. Dichtungen vorher einfetten (Fett muß kompatibel zum Fördermedium sein). NT 1004-H00 09 18 SLS24 i - SLS36 i g 24/29... -
Seite 25: Ölwechsel Des Antriebes
* Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage erhältlich) : CS05 Lebensmittel- Synthetiköl CS23 Öl ohne Silikon für Antriebsblock * Von Kunden verwendete Öle. 12. OPTIONEN 12.1 Faltenbalgüberwachung Siehe Betriebsanleitung 1011-S00. NT 1004-H00 09 18 SLS24 i - SLS36 i g 25/29... -
Seite 26: Lagerung
Wenn die Lagerung im Gebäude nicht möglich ist, muss das Aggregat so abgedeckt werden, daß direkte Sonneneinstrahlung und Wettereinwirkungen verhindert werden. Die Pumpenwelle sollte alle 2 Monate mit der Hand einige Umdrehungen gedreht werden. NT 1004-H00 09 18 SLS24 i - SLS36 i g 26/29... -
Seite 27: Störungssuche
Pumpe zieht Luft (Deckeldichtungen, Flanschdichtungen… überprüfen). 3-2-2 b. die Pumpe ist verschlissen und die interne Abdichtung unzureichend (Kolbenlager oder Kolben/ Zylinder verschlissen, Radialfedern, verschlissene Zylinder-Trennwand oder Welle gebrochen). NT 1004-H00 09 18 SLS24 i - SLS36 i g 27/29... -
Seite 28: Störungssuche (For Tsetzung)
Pumpenanschlüssen, "Fressen"...). Ursache für diese Störung kann auch einfach ein deutlich überhöhter Stromverbrauch wegen eines falschen Anschlusses des Motors sein (zum Beispiel Drehstrommotor, der nur auf 2 Phasen läuft). NT 1004-H00 09 18 SLS24 i - SLS36 i g 28/29... -
Seite 29: Konformitätserklärung
15. KONFORMITÄTSERKLÄRUNG NT 1004-H00 09 18 SLS24 i - SLS36 i g 29/29...
