Ersetzen Den Dichtungen - MOUVEX -PRINZIP A12 A Betriebsanleitung

5. ÖFFNEN DER PUMPE (For tsetzung)
Feder 3 bar

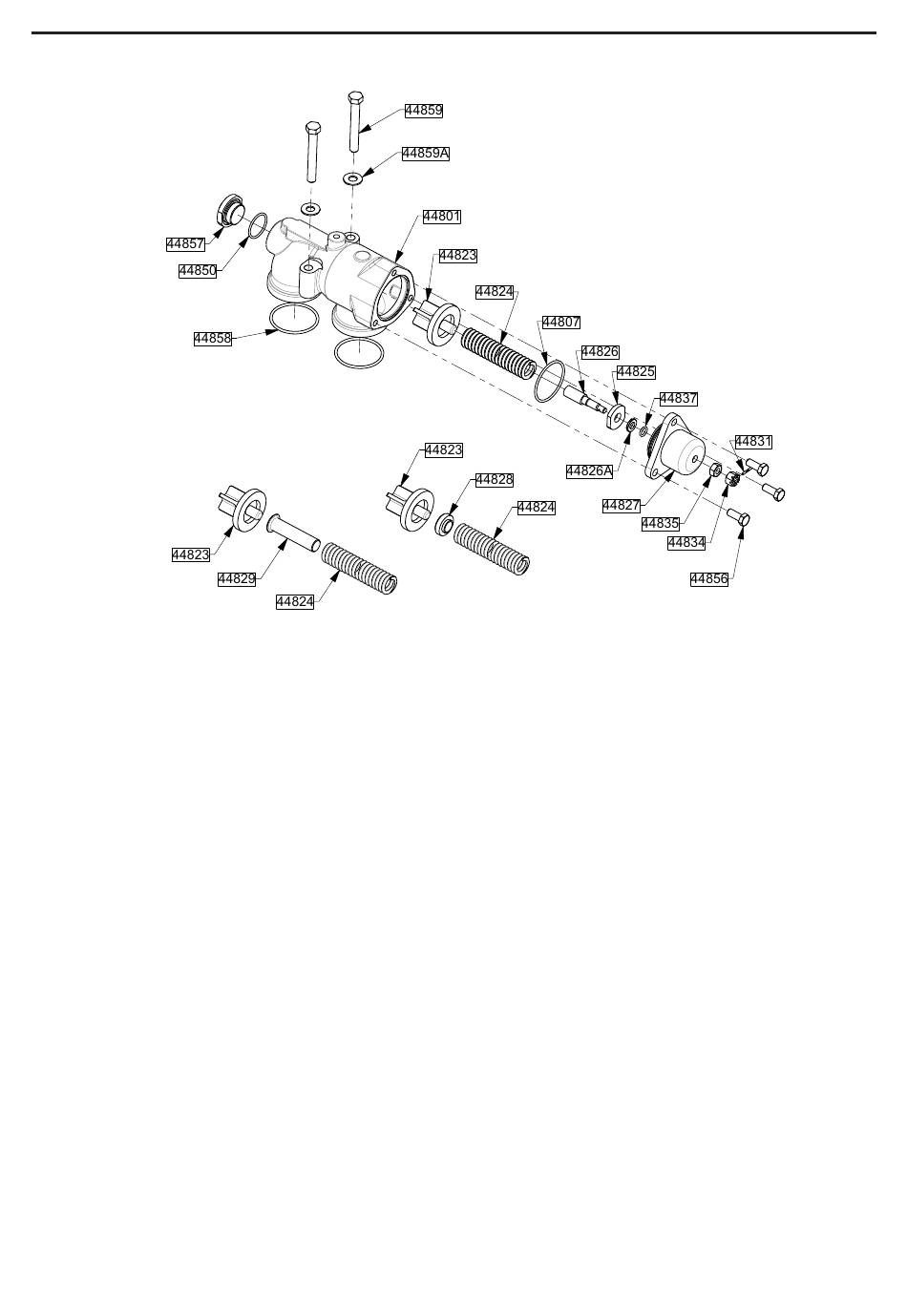

5.13 Ersetzen den Dichtungen

5.13.1 Demontage
Folgen Sie den Anweisungen in § Ü
E F .
RSETZEN DER EDER
Das Demontieren der Stellschrauben wie folgt durchführen.
Stift 44831 abziehen.
Die Sicherungsmutter 44834 und ihre Mutter 44835
abziehen.
Die Stellschraube 44826 und ihre Teilgruppe (44825 -
44826A - 44837) abziehen.
Die Dichtung 44837 entnehmen und ihren Zustand über-
prüfen. Austauschen falls erforderlich.
Stopfen 44857 abziehen.
Die Dichtung 44850 entnehmen und ihren Zustand über-
prüfen. Austauschen falls erforderlich.
NT 1012-B00 09 18 Pumpe A12 A g
Feder 10 bar
-
BERDRUCKVENTIL
25/35
Feder 6 bar
Feder 9 bar
5.13.2 Montage
Die Dichtung 44850 einsetzen.
Stopfen 44857 anbringen.
Der Federführung 44825 auf die Stellschraube 44826
(Linksgewinde) montieren.
Die Scheibe 44826A und die Dichtung 44837 auf die
Stellschraube 44826 positionieren.
Die Gruppe in die Kappe 44827 montieren.
Die Mutter 44835 und ihre Sicherungsmutter 44834
montieren.
Stift 44831 in die Stellschraube 44826 montieren.
Folgen Sie den Anweisungen in § Ü
E F um die Montage zu beenden.
RSETZEN DER EDER
-
BERDRUCKVENTIL
