Stützscheibe; Überströmventil; Einstellung Des Öffnungsdrucks - MOUVEX -PRINZIP A12 A Betriebsanleitung

5. ÖFFNEN DER PUMPE (For tsetzung)

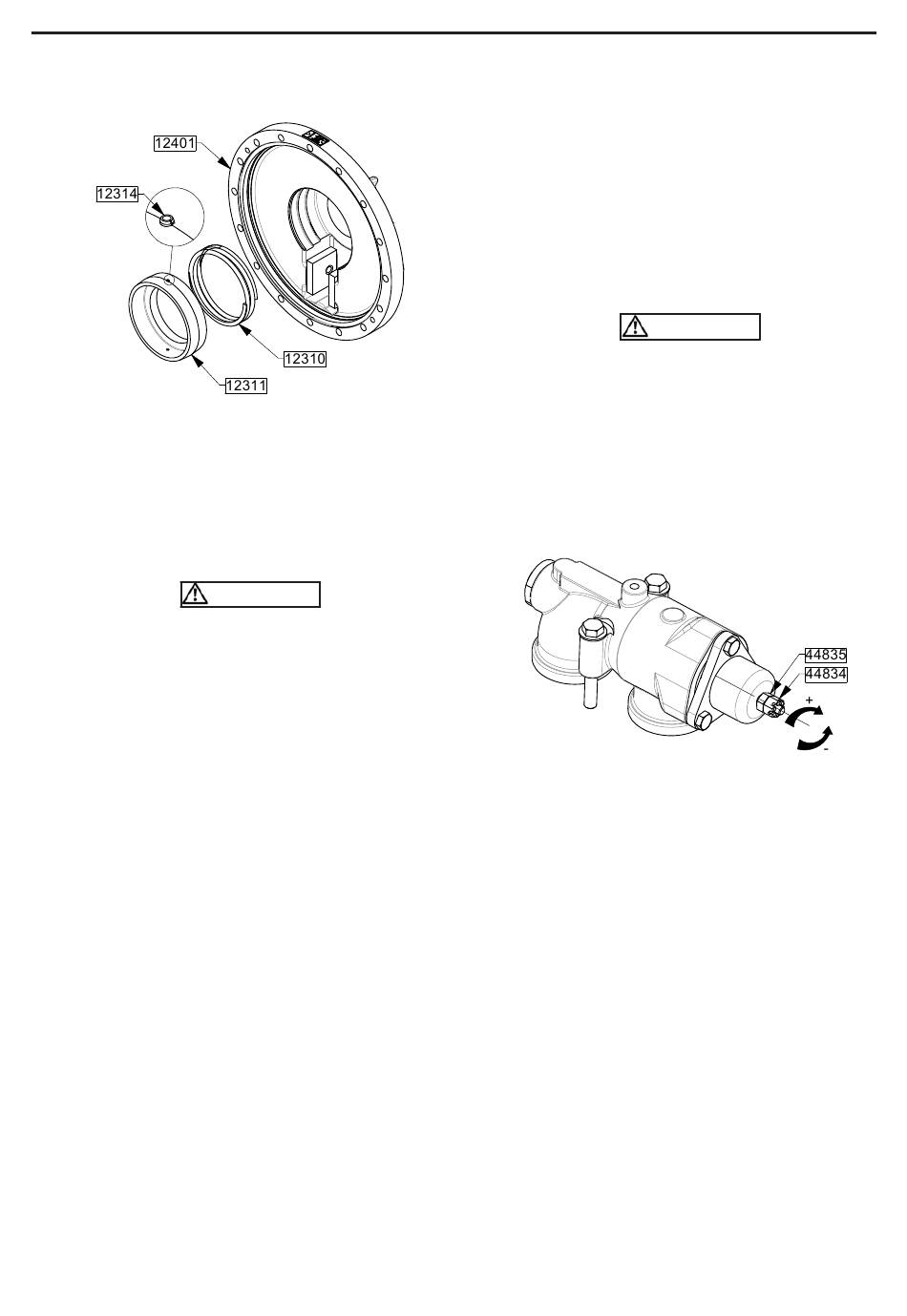

5.11 Stützscheibe
5.11.1 Demontage
Folgen Sie den Anweisungen in § Z
Den Stützring 12311 des Kolbens entnehmen, indem er
gedreht wird, um die Arretierstifte 12314 von der Kehle
freizusetzen.
Feder 12310 abziehen. Überprüfen Sie den Zustand
und falls erforderlich, austauschen.
Achtung : Die Feder ist immer noch etwas zusammen
gedrückt.
5.11.2 Montage
Feder 12310 in den Gehäusedeckel 12401 einsetzen.
Stützring in den Gehäusedeckel 12401 montieren indem
er gedreht wird, um die Arretierstifte 12314 in seiner
Kehle zu positionieren.
Folgen Sie den Anweisungen in § Z
die Montage zu beenden.
NT 1012-B00 09 18 Pumpe A12 A g
- K
YLINDER OLBEN
WARNUNG
- K
YLINDER OLBEN
5.12 Überströmventil
5.12.1 Einstellung des Öffnungsdrucks
Vor jeglichem Eingriff an der Einstellung folgendes über-
prüfen :
• das Vorhandensein eines Messinstruments auf der
Druckseite der Pumpe ;
• den maximal zulässigen Druck pro Förderkreis.
Dieser Druck entspricht dem niedrigsten, maximal
zulässigen Druckwert der Installationselemente auf
der Druckseite.
Während den Einstellungsarbeiten muss der Bediener
sicherstellen, dass der maximal zulässige Druck vom
Förderkreis nie überschritten wird.
Die Sicherungsmutter 44835 lösen.
.
Die Stellmutter 44834 zum Erhöhen des Förderdrucks
im Uhrzeigersinn und zum Verringern des Drucks gegen
den Uhrzeigersinn drehen.
Nach Beendigung der Einstellarbeiten, die Sicherungsmutter
44835 wieder festziehen.
Die Einstellung ist richtig, wenn die Fördermenge der
vorgesehenen Menge entspricht und wenn der Motor
den beim Schließen des Druckkreises entstehenden
um
Überdruck
Belastungsanstieg ohne Probleme verkraftet. Auf diese
Weise werden
Pumpenaggregate entsprechend Informationen des
Technischen Kundendienstes eingestellt.
Die mit freiem Wellenende gelieferten Pumpen haben
eine Standardeinstellung, die entsprechend den genauen
Installations- und Betriebsbedingungen nachgestellt wer-
den muß.
23/35
WARNUNG
und den damit
die Überströmventile
verbundenen
