5. ÖFFNEN DER PUMPE (For tsetzung)

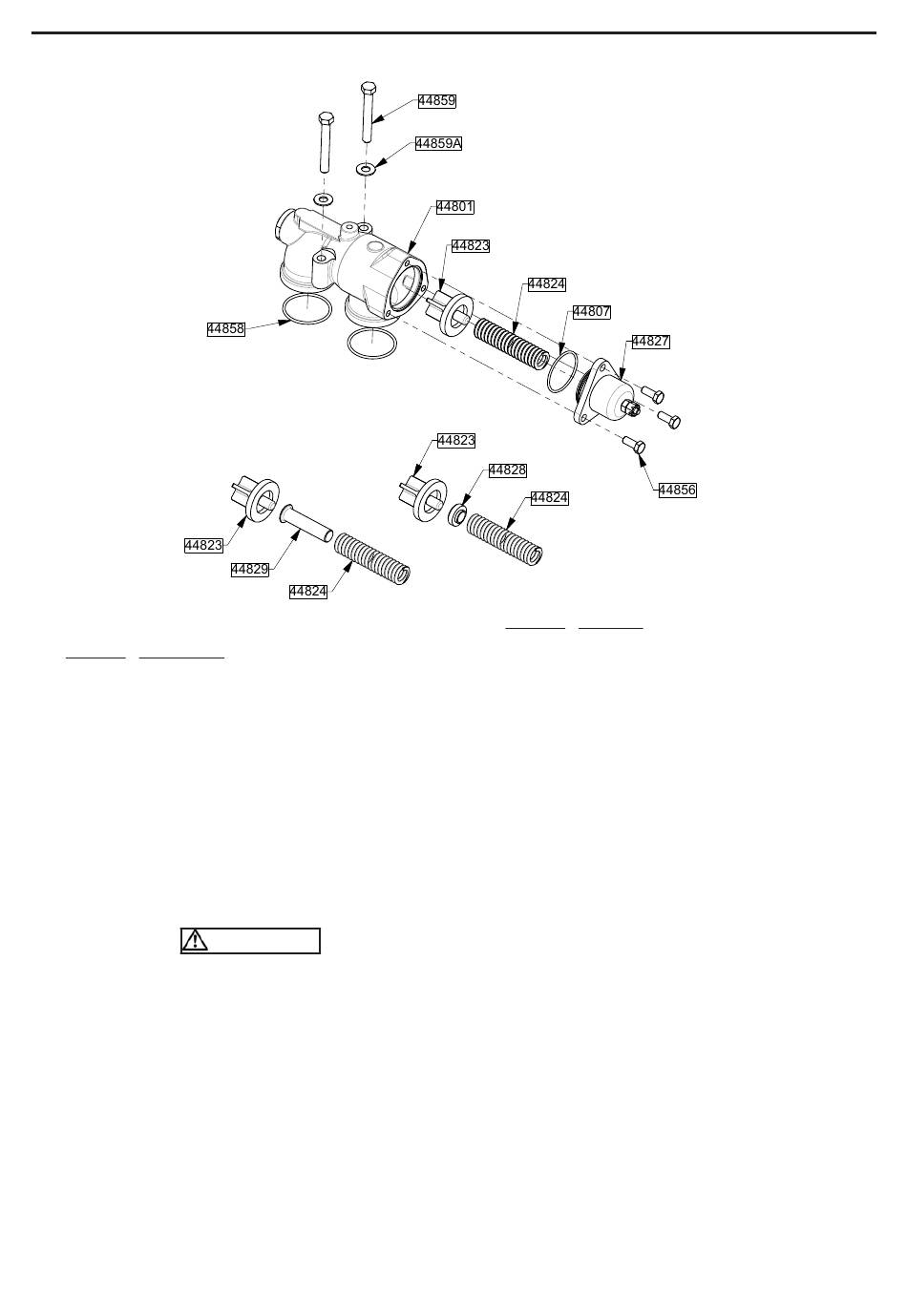

Feder 3 bar

5.12.2 Ersetzen der Feder

5.12.2.1 Demontage
Die Schrauben 44859 und ihre Scheiben 44859A abziehen.
Die Dichtungen 44858 entnehmen und ihren Zustand
überprüfen. Sie austauschen falls erforderlich.
Das Überströmventil abbauen, und auf eine Werkbank
oder eine ebene und freie Fläche ablegen.
Den Öffnungsdruck des Überströmventils auf sein
Minimum stellen (siehe § Ü
Ö
DES FFNUNGSDRUCKS
Das Überströmventil während der restlichen Arbeiten
senkrecht halten.
Die 6 Schrauben 44856 nach und nach lösen.
Achtung : Die Feder ist immer noch etwas zusammen
gedrückt.
Die Kappe des Überströmventils 44827 mit allen seinen
Druckschrauben (44825 - 44826 - 44826A - 44831 -
44834 - 44835 - 44837) abnehmen.
Die Dichtung 44807 entnehmen und ihren Zustand über-
prüfen. Austauschen falls erforderlich.
Die Feder 44824 aus dem Überströmventil (und seiner
Federführung 44829 im Falle einer Feder 3 bar ; und
sein Zwischenstück 44828 im Falle einer Feder 10 bar)
nehmen.
NT 1012-B00 09 18 Pumpe A12 A g
- E
BERDRUCKVENTIL INSTELLUNG
).
WARNUNG
Feder 6 bar
Feder 9 bar
Feder 10 bar
5.12.2.2 Montage
Das Überströmventil während der restlichen Arbeiten
senkrecht halten.
Die Feder 44824 in das Überströmventil (und seiner
Federführung 44829 im Falle einer Feder 3 bar ; und sein
Zwischenstück 44828 im Falle einer Feder 10 bar) führen.
Sichergehen, dass die Stellung des Ventils 44823 richtig
ist. Es muss flach auf seiner Auflagefläche liegen und frei
in seiner Lagerung gleiten.
Die Dichtung 44807 einsetzen.
Die Kappe des Überströmventils 44827 mit allen seinen
Druckschrauben (44825 - 44826 - 44826A - 44831 -
44834 - 44835 - 44837) wieder aufsetzen.
Die 6 Schrauben 44856 nach und nach anschrauben,
dabei auf gleichmäßiges Anziehen achten.
Es ist notwendig, die Feder leicht zusammen zu drücken,
bevor man schrauben kann.
Die Dichtungen 44858 in ihre Rillen einsetzen.
Das Überströmventil wieder an der Pumpe anbringen,
wobei die Montagerichtung eingehalten werden muss (die
Bypass-Hutmutter 44827 muss auf der Saugseite sein)
Darauf achten, dass Dichtung 44858 bei der Montage
nicht eingeklemmt wird.
Die Schrauben 44859 und ihre neuen, gerippten, koni-
schen Scheiben 44859A anbringen. Die Schrauben
anziehen, dabei auf gleichmäßiges Anziehen achten,
damit das Überströmventil senkrecht steht.
Den Förderdruck des Überströmventils auf den gewünschten
Wert stellen (siehe § Ü
Ö
FFNUNGSDRUCKS
