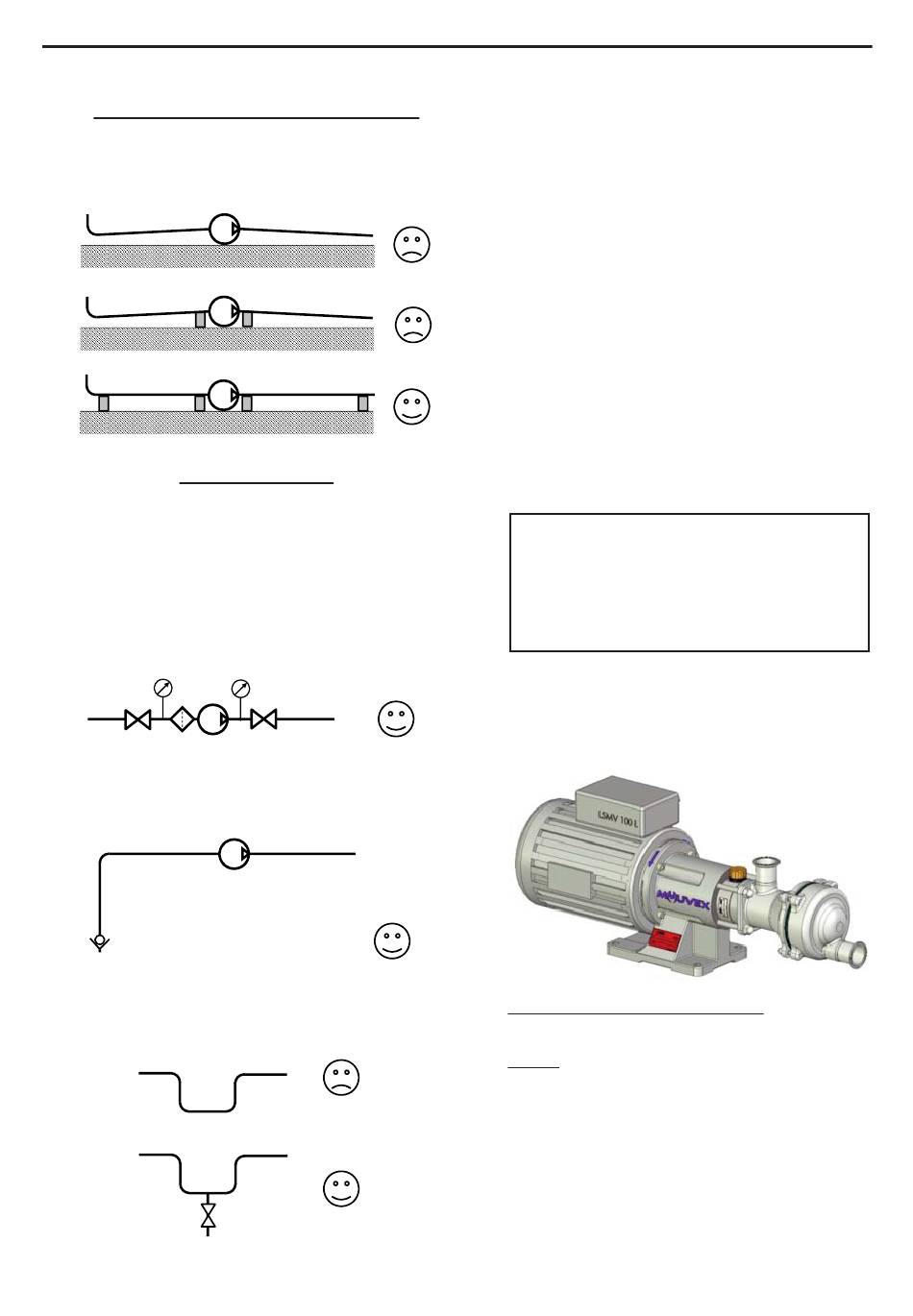

Ausrichtung und Auffangen der Rohrleitungen
Die Pumpe darf nicht die Rohrleitungen tragen und auch
keiner Spannung ausgesetzt werden, die vom Gewicht
der Rohrleitungen oder ihrer Ausdehnung bewirkt wer-
den. Für letztere Kompensatoren vorsehen.
Rohrleitungselemente
• Ventile nahe an der Pumpe anbringen, um bei
Wartungsarbeiten ein überflüssiges Entleeren der
Rohrleitung zu vermeiden. Vorzugsweise Absperrventile
oder Kugelhähne verwenden.
Anschlüsse auf der Saug- und Druckseite der Pumpe
für mögliche Kontrollinstrumente vorsehen.
Sicherstellen dass die Rohrleitungen, Behälter und
anderen Geräte vor der Montage sorgfältig gereinigt
sind.
• Die MOUVEX-Pumpen sind selbstsaugend. Sollte jedoch
das Entleeren der Rohrleitung vermieden werden oder
wenn die Ansaughöhe groß ist, kann ein Fußventil
installiert werden.
• Wenn die gepumpte Flüssigkeit in den Leitungen ers-
tarren oder sich ausdehnen können, müssen
Tiefpunkte in der Rohrleitung vermieden oder mit
Ablassventilen ausgerüstet werden.
NT 1004-A00 09 18 Pumpen SLC1 i - SLC2 i - SLC3 i g
2. INSTALLATION (For tsetzung)
• Falls die Installation begleitbeheizt ist, muss ein Ableiten
der Ausdehnung in die Leitungen erfolgen können. Es
ist daher notwendig, dass das Produkt in den
Rohrleitungen vor dem in der Pumpe enthaltenen
Produkt erwärmt wird. Es muss ebenfalls darauf
geachtet werden, dass die zu erwärmende Pumpe
nicht durch geschlossene Ventile abgesperrt ist.
Bei der SLC-Pumpe handelt es sich um eine selbstansau-
gende Verdrängerpumpe. Deshalb darf die Pumpe nicht
bei geschlossenen Absperrventilen betrieben werden.
Das betrifft sowohl die Saug- als auch die Druckseite.
Die Pumpe ist dafür vorgesehen, an einen Motor ange-
flanscht zu werden. Bei Einbau der Kupplungen auf
wirksames und gesichertes Anzugsmoment achten.
2.2 Ausrichtung der Pumpenstutzen
Die Saug- und Druckstutzen können unterschiedlich
ausgerichtet werden.
Falls die Lage der Stutzen beim Einbau verändert wer-
den soll, siehe § AUS-/WIEDEREINBAU DER PUMPE.
Die Pumpen SLC können unabhängig von
der Position der Ansaugöffnung entwässert
werden, jedoch muss dazu der Druckstutzen
unten liegen (Position 4).
2.3 Drehrichtung
Bei Blickrichtung auf die Welle soll die Pumpe sich im
Uhrzeigersinn drehen. Der Pfeil auf der Laterne zeigt die
richtige Drehrichtung an.
Überprüfung der richtigen Drehrichtung :
Die Pumpe mit niedriger Drehzahl laufen lassen.
Hinweis : Falls die Pumpe entgegengesetzt läuft, führt
das zu keiner Beschädigung der Pumpe.
14/33
